Заправка картриджа Xerox 106R01048 для принтера Xerox WorkCentre M20, M20i, Xerox CopyCentre C20

*Наличие и стоимость картриджа уточняйте у менеджера сервисного центра.

Совместимые принтеры

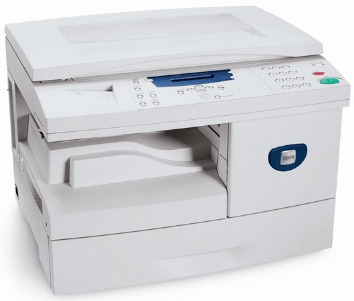

WC M20	WC M20i, CC C20

Инструменты

1. 1 отвертка крестовая;
2. 2 новый чип 24C04 (если не проводилась прошивка принтера Xerox);
3. 3 тонерный пылесос;
4. 4 сухие салфетки и ватные палочки;
5. 5 ULC или другое средство для чистки картриджей.

Чем заправить картридж Xerox 106R01048?

• Tomoegawa (Япония) серии P8ex;
• SC (США) для линейки ML-1210.

Мы настоятельно рекомендуем не экспериментировать с универсальными тонерами или пытаться подобрать тонерный порошок случайным образом. Обе марки тонера, указанные в списке, совместимы с принтерами WC M20, M20i и факсом CC C20. Перед началом заправки необходимо полностью удалить остатки оригинального порошка. О том, как очистить лазерный принтер, можно ознакомиться в одном из наших материалов.

Заправка картриджа Xerox 106R01048 для принтеров WorkCentre M20, M20i, CopyCentre C20 – инструкция

1. Открутите два винтика, расположенные с торца картриджа. Они фиксируют бункер с отработанным тонером, который нужно отсоединить от основной части корпуса.

2. Снимите шестеренку с оси, чтобы не потерять. Очень аккуратно потяните защитную планку вверх. Держать ее нужно четко по центру. Аккуратным движением отвертки высвободите планку из пазов, а потом потяните ее в сторону по направлению стрелки.

Примечание! Не теряйте мелкие элементы. Если это произошло, можете попробовать найти ЗИП в интернете или купить картридж на принтер по выгодной цене в нашем сервисном центре.

3. Теперь необходимо открутить элемент вала проявки.

4. С противоположной стороны картриджа открутите три винта. Снимите боковую панель и извлеките чип.

5. Удалите черную конусообразную шестерёнку, а затем снимите оставшиеся.

6. Следующий шаг – извлечение вала проявки. Но перед этим нужно открутить фиксирующую планку. Она расположена со стороны шестереночного блока. Ролик необходимо протереть салфеткой, смоченной в специальном средстве. Намочите ушную палочку и протрите кромку дозирующего лезвия – металлическая планка, которая расположена под роликом проявки.

7. Для Xerox M20 заправка невозможна без тщательной очистки. Откройте пробку бункера и вытрусите тонер. Пропылесосьте отсек при помощи пылесоса 3M.

8. Установите на место ролик, прикрутите боковую планку.

9. Установите шестерёнки в правильной последовательности. Для этого воспользуйтесь картинкой ниже. Замените чип, если не проводилась прошивка принтера.

10. Для принтера Xerox M20i заправка картриджа не занимает много времени, но требует наличия тонерного пылесоса и определенной сноровки. Чтобы сэкономить время и силы, рекомендуем вызвать мастера на дом и доверить эту работу специалисту. Прикрутите панель шестереночного блока, а с противоположной стороны установите крепление проявочного ролика.

11. Вставьте защитную планку в пазы. Засыпьте в бункер около 250 грамм тонера.

12. Закройте отверстие пробкой. Убедитесь в герметичности картриджа. В случаях, когда принтер печатает точками, необходимо лишний раз проверить герметичность соединений. Очистите бункер с отработкой через технологическое отверстие. Прикрутите его на место.

Внимание! Убедитесь, чтобы отсек для отработанного тонера правильно «сел» на свое посадочное место. От этого зависит работоспособность картриджа.

Полезная информация

Картридж Xerox 106R01048, заправка которого в мастерской TonFix длится не более 15 минут, имеет достаточно сложную конструкцию. Пользователи, которые пытаются самостоятельно заправить принтер WC M20 или WC M20i, нередко сталкиваются с такими дефектами печати:

• принтер печатает пустые страницы;
• грязная печать;
• полосы;
• точки при печати и пр.

Чтобы исправить проблемы с печатью, рекомендуем ознакомиться с нашими материалами. Если же попытки самостоятельно диагностировать и устранить причину дефектов печати не увенчались успехом, вызовите мастера.

Также необходимо своевременно выполнять обслуживание драм-юнита: заменять фотобарабан, смазывать токопроводящие контакты, очищать детали от тонерной пыли. Услуги по заправке и ремонту принтеров в Киеве можно заказать в нашем сервисном центре. Предлагаем выгодные цены, гарантию качества от сервиса и оперативный выезд мастера на дом или в офис.
