Заправка картриджа Xerox 106R02304 для принтера Xerox Phaser 3320

Совместимые принтеры

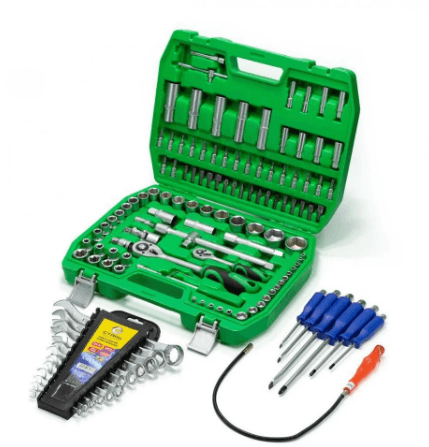

Инструменты

1. 1 тонерный пылесос;
2. 2 отвертка плоская и крестовая;
3. 3 сухие салфетки;
4. 4 токопроводящая смазка;
5. 5 изопропил;
6. 6 канцелярский нож;
7. 8 чип (если принтер не прошит);
8. 9 дрель или шуруповерт;
9. 10 сверло на 2 мм.

Примечание! Дрель, нож и сверла нужны для удаления пластиковых заклепок. Если это не первая заправка картриджа Xerox 106R02304, то эти инструменты вам не потребуются.

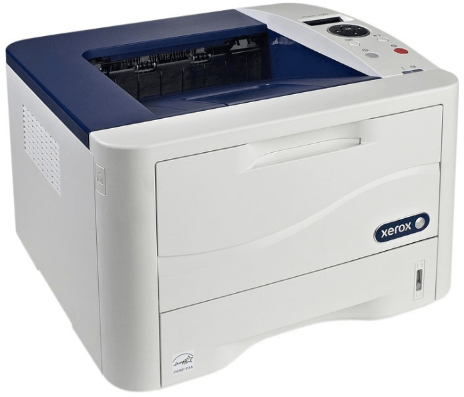

Чем заправить принтер Xerox Phaser 3320

• Mitsubishi;
• IPM (TSX80R);
• SCC (TRSUNIV-80B-P).

Полезные советы

1. 1 Не забывайте своевременно проводить восстановление картриджа. Когда ресурс фотобарабана на исходе, то ухудшается качество печати. Не допускайте этого.
2. 2 Прошивка принтера Samsung – это отличный вариант сэкономить на печати. Данная процедура проводится один раз и позволяет забыть про необходимость менять чипы после каждой заправки. Прошивку принтера можете заказать в нашем сервисе. Качество гарантируем.
3. 3 Чтобы увеличить срок службы печатной техники, проводите профилактику принтера.
4. 4 Не экономьте на тонере. Дешевый тонерный порошок может стать причиной дефектов, когда принтер печатает с фоном, с точками или блекло.
5. 5 Используйте резиновые перчатки и респиратор. Соблюдайте технику безопасности.

Заправка картриджа Xerox 106R02304 для принтера Phaser 3320 – инструкция

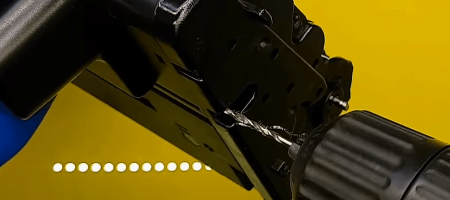

1. Подденьте плоской отверткой шестерню привода, расположенную с торца корпуса. Снимите ее. При помощи дрели или шуруповерта просверлите отверстия в местах пластиковых заклепок.

2. Повторите эту процедуру с противоположной боковушкой. На одной стороне три заклепки, на другой еще две. Срежьте лишний пластик в местах заводской пайки.

3. Пластик нужно срезать в том случае, если планируется установка винтов для лучшей фиксации боковушек. Отщелкните со всех сторон фиксаторы боковых панелей.

4. Снимите боковушки. Отдельное внимание уделите контактной панели. Отогните контакт вала первичной зарядки (PCR). На него указывает красная стрелка. Проверьте наличие токопроводящей смазки. Отвертка указывает на контакт фотобарабана. Он должен выпирать на несколько миллиметров. В противном случае на фотовал не поступает ток, а принтер печатает пустые страницы. Снимите защитную крышку фотобарабана.

5. С двух сторон отщелкните ушки тонерного блока и разделите картридж на две половины. Извлеките магнитный вал, пропылесосьте его поверхность и протрите начисто салфеткой, смоченной изопропилом.

6. Открутите лезвие дозирования. Протрите кромку ушной палочкой, которую предварительно нужно смочить спиртом 99,9%. Не используйте грубые щетки для чистки лезвия и помните, что оно легко гнется. Изогнутая кромка приводит к ухудшению качества печати – принтер печатает волнами, полосами или с фоном.

7. Заправка Xerox 3320 должна проходить в соответствии с технологией, которая включает в себя чистку драма. Извлеките фотобарабан и PCR. Вытрусите остатки тонера из бункера с отработкой. Пропылесосьте контейнер.

8. Очистите фотобарабан сухой салфеткой. Протрите вал первичного заряда. Установите обе детали на место. Если на фотобарабане есть повреждения, потертости, замените его. Ресурс данной детали ограничен и при сильном износе во время печати появляются полосы. Соедините две части картриджа. Установите защитную крышку фотовала.

9. Защелкните левую крышку. Откупорьте пробку бункера.

10. Для картриджа Xerox 3320 заправка осуществляется через технологическое отверстие. Достаточно засыпать 120 грамм тонера для ресурса в 5000 страниц. Закройте пробку. Проверьте ее герметичность.

11. Закройте вторую крышку. Убедитесь в том, чтобы сработали все защелки. Если фиксаторы сломаны или не держат боковушки, то можно вкрутить винты в те места, где раньше были заклепки. Прокрутите несколько раз по часовой стрелке приводную шестеренку фотовала.

12. Если принтер не прошит, замените чип. Для этого канцелярским ножом удалите пластик вокруг микросхемы. Проклейте посадочное место чипа. Для этих целей подойдет любой клей. Если не проклеить пластик, то в дальнейшем от туда может высыпаться тонер. Вставьте новый чип.

Дополнение

Заправка картриджа Xerox 106R02304 в сервисном центре Тонфикс осуществляется с соблюдением технологии. Мы гарантируем нашим клиентам качественную печать до окончания ресурса или до месяца. Заправляем лазерные принтеры в мастерской и на выезде. Время заправки занимает не более 15 минут. Если после самостоятельной заправки вы столкнулись с дефектами печати, вызовите мастера для проведения диагностики и устранения причины ухудшения качества печати.
