Що таке ракель (ракельний ніж) у лазерному картриджі

Ракель, він же ракельний ніж, очисне лезо або Wiper Blade, — одна з тих деталей лазерного картриджа, про яку користувач згадує лише тоді, коли аркуші виходять зі смугами та сірим фоном. Водночас саме ракель відповідає за те, щоб кожен новий оберт фотобарабана починався з «чистого аркуша» без залишкового тонера.

Якщо говорити мовою інженерів з ремонту оргтехніки, ракель — це тонкий, але дуже відповідальний скребок, який працює на межі двох завдань: акуратно знімати відпрацьований тонер, тобто він чистить картридж, щоб різне сміття не переносилося на аркуш паперу, і при цьому жодного разу не дряпає крихкий фотобарабан. Є поняття чищення картриджа, а є інше — коли майстер чистить картридж, попередньо розібравши його, і зокрема чистить і очисне лезо.

Що таке ракель і де він стоїть у картриджі

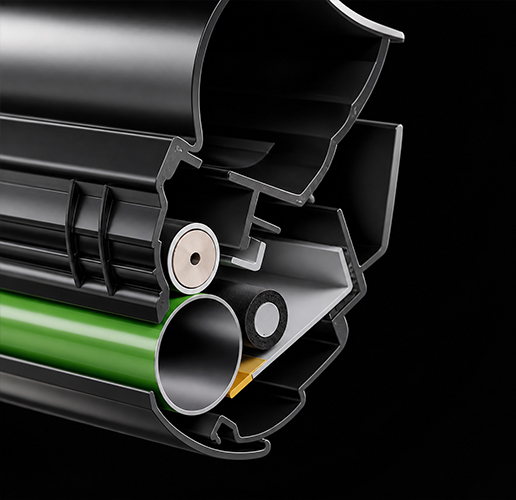

Конструктивно ракельний ніж — це металева планка складної форми, до якої приклеєно еластичне поліуретанове лезо. Метал задає жорсткість і геометрію, а поліуретан забезпечує щільний, але дбайливий контакт із поверхнею барабана.

Ракель встановлюється всередині картриджа вздовж фотобарабана і притискається до нього з точно розрахованим зусиллям. Коли барабан обертається, робоча кромка леза буквально зрізає тонер, який не встиг перейти на папір, і відправляє його в бункер відпрацювання. Якби ракельного ножа не було, залишки тонера переносилися б на наступну копію, перетворюючи зображення на кашу із сірих плям або точок під час друку.

Як зазвичай називають ракель у різних матеріалах:

• очисне лезо фотобарабана;
• ракельний ніж лазерного картриджа;
• поліуретановий скребок або Wiper Blade;
• лезо очищення барабана.

По суті це одна й та сама деталь, просто в різних інструкціях і мануалах використовується своя термінологія.

Як ракель бере участь у циклі лазерного друку

Щоб зрозуміти, наскільки критична роль ракеля, достатньо пройтися як працює лазерний картридж, або по одній «революції» фотобарабана. Спочатку барабан заряджається, лазер формує на ньому приховане зображення, магнітний вал подає тонер, а термоблок закріплює його на папері. І лише після того, як аркуш вийшов із зони друку або дуплексу, це вже не має значення, і в справу вступає ракельний ніж.

На барабані все одно залишається певна кількість тонера і мікропилу. Ракель, спираючись кромкою на фотошар, знімає цей залишок і скидає його в бункер відпрацювання. Якщо кромка зношена або деформована, частина тонера залишається на барабані, повертається в зону проявки і врешті дає «брудний» відбиток.

Важливі моменти для розуміння роботи ракеля:

• ракель має однаково щільно прилягати до всього циліндра, інакше по осі аркуша з’являться сірі або чорні смуги;
• зазор між лезом і барабаном вимірюється в частках міліметра і задається конструкцією корпуса картриджа;
• на кромці завжди є тонка «подушка» з тонера, яка зменшує тертя і захищає і барабан, і поліуретанове лезо від сухого контакту.

Саме тому під час відновлення картриджів досвідчені майстри не протирають кромку насухо, а перед першим запуском злегка припудрюють її тонером або старт-пудрою.

Будова ракельного вузла та його ресурс

Якщо розібрати лазерний картридж, ракельний вузол майже завжди виглядає однаково: металевий каркас, поліуретанове лезо, ущільнювачі по краях і кілька кріпильних гвинтів. У дорожчих моделях додатково встановлюють демпфувальну прокладку, яка зменшує вібрації та шум.

Ресурс ракеля безпосередньо залежить від кількох факторів: довжини барабана, якості тонера, але, наприклад, коли ми заправляємо картриджі для принтерів, то використовуємо Static Control — топовий тонер, також потрібно враховувати температури всередині принтера та умови експлуатації. У середньому в офісному навантаженні на будь-якому монохромному принтері якісне лезо без проблем переживає один-два ресурси по тонеру, якщо:

• бункер відпрацювання регулярно очищають під час заправки картриджа;
• використовується тонер із контрольованою фракцією, а не «no-name» тонер;
• картридж не зазнавав грубого розбирання та збирання з перекосами корпуса.

Під час відновлення картриджів інженер оцінює не лише стан фотобарабана, а й стан робочої кромки ракельного ножа. Якщо на ній видно мікротріщини, задири або ділянки «зажованого» поліуретану, такий елемент міняють без варіантів, інакше будь-який новий фотобарабан буде зіпсований за лічені тисячі сторінок.

Які дефекти друку дає зношений ракель

За відбитком досвідчений майстер часто вгадує стан ракеля ще до розбирання картриджа. У зношеного або пошкодженого леза є дуже характерні «підписи» на папері.

Типові симптоми проблем із ракельним ножем:

• Тонка вертикальна смуга по всій довжині аркуша. Майже завжди свідчить про локальний скол кромки. У місці сколу тонер просто не зчищається, а переноситься на кожен наступний оберт барабана.
• Регулярні плями з кроком, що збігається з окружністю барабана. Якщо брудна пляма повторюється через однакову відстань, значить, на барабані залишається «шматок» тонера або сміття, який ракель не може зрізати.
• Сірий фон по всій сторінці. Лезо втратило еластичність, «задубіло» або відійшло від барабана; частина тонера стікає вниз, але помітна частка залишається на фоторецепторі й потрапляє на папір.
• Гучний скрип, хрускіт або різке потемніння одного краю аркуша. Класична ознака того, що ракель «завернуло» або під нього потрапило велике сміття. У такому випадку подальший друк небезпечний для фотобарабана і всього вузла проявки.

Важливо не плутати дефекти друку, пов’язані з ракельним ножем, із проблемами дозувального леза, магнітного вала або термоблока. У сервісному центрі завжди є можливість надрукувати тестову сторінку, порівняти малюнок дефектів і точно визначити, який вузол винен.

Чому ракель виходить з ладу раніше строку

Оригінальні лазерні картриджі проєктують так, щоб ресурс барабана і ракеля був співставним. Але на практиці ракельний ніж нерідко «помирає» значно раніше паспортного строку, особливо якщо картридж заправляли кілька разів у непрофесійних умовах.

Основні причини передчасного зносу ракеля:

1. 1 Переповнений бункер відпрацювання. Коли бункер забитий по вінця, тонеру нікуди діватися, і він починає підпирати лезо знизу. Кромка деформується, з’являються «хвилі» і ділянки неплотного прилягання.
2. 2 Грубий, абразивний тонер. Дешеві порошки з великою фракцією та домішками поводяться як дрібний наждак — вони сточують поліуретан кожен оберт барабана.
3. 3 Сміття в тракті друку. Скоби, частинки скотчу, уривки щільного паперу, що потрапили в зону барабана, миттєво вирізають на кромці ракеля глибокі борозни.
4. 4 Неправильне складання після заправки. Якщо корпус картриджа перекошений, гвинти ракеля затягнуті нерівномірно або лезо встановлене під неправильним кутом, навантаження по довжині розподіляється нерівномірно, і один із країв почне руйнуватися в рази швидше.
5. 5 Перегрів принтера. Постійний друк великих тиражів без пауз підвищує температуру всередині корпуса, коли принтер сильно гріється. Поліуретан втрачає еластичність, стає крихким і починає кришитися.

Коли в сервіс приносять картридж, «вбитий» дешевою заправкою, майстер за відбитком часто бачить одразу кілька факторів: і порізану кромку, і переповнений бункер, і сліди тонера навколо ущільнювачів.

Заміна ракеля та відновлення картриджа в сервісному центрі

З точки зору ремонту лазерної оргтехніки заміна ракельного ножа є частиною процедури відновлення картриджа. Дії залежать від конкретної моделі, але загальний підхід виглядає так.

1. 1 Картридж повністю розбирають, відокремлюючи тонерний бункер від блоку з фотобарабаном і бункером відпрацювання.
2. 2 Спецпилососом вичищають бункер відпрацювання, знімають старе лезо очищення, перевіряють стан фоторецептора й ущільнювачів.
3. 3 Встановлюють новий якісний ракель, виставляють правильний притиск по всій довжині барабана та змащують кромку старт-пудрою або тонером.
4. 4 За потреби одночасно міняють фотобарабан та інші витратні матеріали (вал первинного заряду, магнітний вал, дозувальне лезо).
5. 5 Картридж збирають, засипають свіжий тонер, після чого друкують тестові сторінки та перевіряють відсутність фону, ліній і повторюваних дефектів.

Для власника принтера це зазвичай виглядає як «відновлення картриджа» з гарантією на друк. У низці випадків така процедура вигідніша, ніж купівля нового оригіналу, особливо для дорогих моделей, де ціна картриджа співставна з вартістю принтера, ну а якщо вам потрібно обрати МФУ для дому кольорове, ми із задоволенням підкажемо, як це зробити.

Коли достатньо замінити ракель, а коли картридж краще списати

Іноді клієнтів цікавить просте запитання: чи варто робити відновлення заради одного леза, чи простіше купити новий картридж. Відповідь залежить від віку витратника і стану решти «заліза» всередині.

Найчастіше ракель має сенс міняти, якщо:

• корпус картриджа цілий, без тріщин і «розбитих» посадкових місць;
• фотобарабан ще живий, на ньому немає глибоких борозен і плям вироблення по центру;
• картридж не пережив десятки кустарних заправок із грубим втручанням.

Якщо ж пластик втомився, шестерні хитаються, а барабан весь у рисках і проплешинах, заміна одного ракеля проблему не вирішить. У таких випадках розумніше разом із майстром порівняти вартість відновлення та купівлі нового або якісного сумісного картриджа і, за потреби, підібрати картридж, який дасть прогнозовану якість друку та ресурс.

Самостійне «підкручування» ракеля і чому це погана ідея

В інтернеті вистачає порад рівня «трохи відігнути ракель» або «протерти кромку спиртом, і все мине». На практиці такі маніпуляції майже завжди призводять до погіршення ситуації: лезо починає прилягати нерівномірно, а спирт вимиває залишки мастила й пересушує поліуретан.

Ще одна популярна помилка — спроба прокрутити фотобарабан рукою через вікно картриджа, коли він упирається в ракель. Так легко отримати еліпс замість рівного циліндра, подряпати фотошар і поламати кромку леза в кількох місцях одразу.

Якщо на відбитках уже з’явилися характерні «ракельні» дефекти, найкращий варіант — не мучити картридж, а одразу віднести його до нас у майстерню Тонфікс. Там або обмежаться заміною ракеля і профілактикою принтера, або чесно скажуть, що ресурс корпуса й барабана вичерпано.

FAQ: відповіді на часті запитання про ракельний ніж

1. Чи можна просто почистити ракель і не міняти його?
Якщо лезо лише забите м’яким нальотом тонера, обережне очищення іноді допомагає. Але якщо на кромці є задири, тріщини або загини, жодне чищення ресурс не поверне — такий ракель підлягає лише заміні.

2. Від чого найбільше залежить ресурс ракельного ножа?
Від якості тонера, регулярного очищення бункера відпрацювання та температури всередині принтера. Чим чистіший тонер і чим рідше картридж перегрівається під час тривалих тиражів, тим довше живуть і фотобарабан, і ракель.

3. Чи можна ставити «універсальний» ракель замість рідного?
Універсальні леза допустимі лише в тому разі, якщо вони підібрані під конкретну серію картриджів і мають правильну геометрію та жорсткість. Випадковий аналог «за довжиною» часто дає перекоси й прискорений знос барабана.

4. Якщо з’явилися смуги, то винен одразу ракель?
