Заправка картриджа Samsung ML-D3470A для принтера Samsung ML-3470d, ML-3471nd

Заправка картриджа Samsung ML-D3470A
Ціна: 475.00 грн.
Артикул
z-ML-D3470A
Є в наявності
Замовити

Технічні характеристики

Ресурс 4000
Технології Лазерний
Сумісні принтери Samsung ML-3470d, ML-3471nd
Час заправлення 15 хв.

Опис картриджа Samsung ML-D3470A та заправка для принтерів ML-3470d, ML-3471nd

МОДЕЛЬ КАРТРИДЖУ МОДЕЛЬ АПАРАТУ ЦІНА
Samsung ML-D3470A ML-3470d, ML-3471nd
Заправка картриджа тонер: Hanp (США) 475 грн.
Відновлення картриджа заміна деталі (фотобарабан) та заправка 675 грн.
СУМІСНІ ПРИНТЕРИ НЕОБХІДНІ ІНСТРУКЦІЇ
Samsung ML-3470d, ML-3471nd
  • плоска та хрестова викрутка;
  • сервісний пилосос 3M або аналог;
  • серветки без ворсу;
  • ізопропіл;
  • сумісний чіп AT88SC0204C,СА;
  • мастило для контактів;
  • скотч;
  • два шурупи 2.5x10.

Поради щодо заправки картриджа Samsung ML-D3470A

  1. 1 Не заощаджуйте на тонері.
  2. 2 Не змішуйте тонер різних виробників. Тонерні порошки можуть вступити в реакцію між собою, що негативно вплине на якість друку.
  3. 3 Якщо після заправки картриджів з'явилися дефекти друку, викличте майстра.
  4. 4 Фотобарабан чутливий до сонячного світла. Зважайте на цей факт при виборі робочого місця.
  5. 5 Пам'ятайте про техніку безпеки. Використовуйте респіратор та рукавички. Або відразу довірте заправку принтера досвідченим майстрам.

Заправка картриджа Samsung ML-D3470A для принтерів ML-3470d, ML-3471nd – інструкція

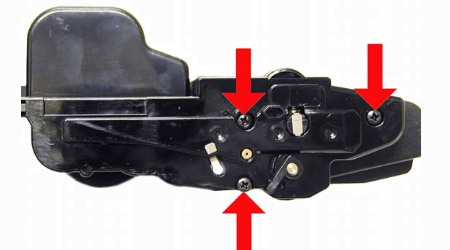

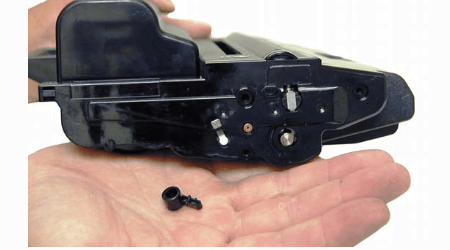

1. Відкрутіть з лівого торця три гвинти. Видаліть втулку фотовалу.

Заправка картриджа Samsung ML-D3470A Samsung ML-D3470A заправка картриджа

2. Зробіть цю ж маніпуляцію з протилежного боку картриджа. Відкладіть гвинти та втулки, не загубіть їх.

Samsung ML-D3470A заправка Заправка Samsung ML-D3470A

3. Вимкніть боковушки. Зніміть їх.

Заправка картриджа ML-D3470A Заправка ML-D3470A

4. Приберіть убік захисну шторку фотобарабана, підчепивши клямки. Можна розділити картридж на дві половини, попередньо знявши вушка з петель.

ML-D3470A заправка картриджа ML-D3470A заправка

5. Плоский викрутку відкоркуйте заглушку тонерного блоку. Висипте залишки порошку. Зі зворотного боку зніміть шестерню магнітного валу. Інші шестерні рекомендуємо просто заклеїти скотчем. Якщо зубчики шестерні забруднені тонером, очистіть їх.

Samsung ML-D3470A заправка інструкція Заправка Samsung ML-D3470A інструкція

6. Натисніть на клямку і зніміть фіксатор девелопера, не втратите пружинку.

Як заправити картридж Samsung ML-D3470A Samsung ML-D3470A чим заправити

7. Акуратно дістаньте магнітний вал. Протріть сухою серветкою і відкладіть убік. Відкрутіть лезо для дозування.

Samsung ML-3470d заправка Samsung ML-3470d заправка принтера

8. Пропилісосьте контейнер, очистіть ущільнювач під лезом. Намочіть серветку ізопропіловим спиртом і протріть лезо. Прикрутіть планку та встановіть на місце магнітний вал.

Заправка принтера Samsung ML-3470d інструкція заправка Samsung ML-3470d

9. Клацніть фіксатор магнітного ролика. Важливо поставити пружину у правильне положення. Уважно подивіться на фотографії знизу та зарядіть пружинний механізм.

Samsung ML-3471nd заправка Samsung ML-3471nd заправка принтера

10. Поверніть на місце шестерню приводу, видаліть скотч з решти шестерень. Зтрусіть банку з тонером і за допомогою лійки засипте через технологічний отвір 120 г тонера. Якщо ви заправляєте принтери ML-3470 та ML-3471, використовуючи картридж підвищеної ємності ML-D3470B, то вам знадобиться 240г тонера. Якщо перевищити дозування тонера, лазерний принтер Samsung забруднює сторінки.

заправка принтера Samsung ML-3471nd 21

11. На цьому заправка принтера Samsung ML-3471nd не завершена. Переходимо до другої частини картриджа. Зніміть металеве кільце. Потягніть металевий стрижень фотобарабану у вільний бік. Після цього можна зняти оболонку. Зверніть увагу до її стан. Потертості та подряпини свідчать про те, що пора відновити картридж. Для цього потрібно замінити фотобарабан. Ви можете зробити це самі або звернутися за допомогою до нас.

22 23

12. Дістайте вал первинної зарядки (PCR), відкрутіть лезо очищення. Вона кріпиться до корпусу двома гвинтами. Ретельно видаліть відпрацювання і протріть край леза, щоб на ньому не залишилося тонера, що налип.

24 25

13. Змастіть контактні пази PCR. Прикрутіть лезо та встановіть ролик. Біле пластикове кільце повинне знаходитися по ліву руку від вас.

26 27

14. Встановіть фотобарабан. Просуньте вісь крізь оболонку фотобарабану. Нанесіть мастило на його видиму частину.

28 29

15. Встановіть Е-подібне кільце. З'єднайте дві половини картриджа, зачепивши вушка тонерного блоку за спеціальні виступи на корпусі драм-юніту.

30 31

16. Вдягніть захисну шторку фотобарабану. Клацніть бічні кришки з двох боків і прикрутіть їх.

32 33

17. Надягніть на вісь фотобарабану пластикові втулки. Замініть чіп на картриджі Samsung ML-D3470A. Для цього зріжте пластикові заклепки, поміняйте мікросхему та прикрутіть її двома маленькими шурупами.

34 35

Про прошивку та дефекти картриджа Samsung ML-D3470A

Досить прошити принтер, щоб не змінювати чіп після кожної заправки. Ви можете замовити цю послугу у сервісному центрі TonFix. Після заправки можуть виникнути дефекти. Це відбувається з кількох основних причин: природне зношування деталей, неправильно підібраний тонер, порушення технології заправки.

Зверніть увагу на характер дефектів. Якщо вони повторюються вздовж сторінки з однаковим інтервалом, то справа в одному з роликів. Заміряйте відстань між точками або смугами та порівняйте з наведеними нижче даними:

  • верхній ролик пічки – 77.8мм;
  • фотобарабан (OPC) – 75.5мм;
  • нижній притискний вал – 62.8мм (на задній стороні листа);
  • вал заряду (PCR) 37.7мм;
  • девелопер – 35.2мм.

Якщо вам потрібна якісна заправка принтера за розумною ціною або потрібний терміновий ремонт лазерного принтера, зателефонуйте нам. Обслуговуємо клієнтів по всьому Києву, гарантуємо якість, створюємо комфортні умови для співпраці.
