Заправка картриджа Samsung MLT-D111S для принтера SAMSUNG SL-M2020W, SL-M2020, SL-M2070, SL-M2070W, SL-M2070FW

МОДЕЛЬ КАРТРИДЖУ	МОДЕЛЬ АПАРАТУ	ЦІНА
Samsung MLT-D111S	SL-M2020W, SL-M2020, SL-M2070, SL-M2070W, SL-M2070FW
Заправка картриджа	тонер: Hanp (США)	375 грн.
Відновлення картриджа	заміна деталі (фотобарабан) та заправка	575 грн.
Додат. послуги	Заміна чіпа / прошивка принтера	350/890грн.

Заправка картриджа Samsung MLT-D111S – це непросте завдання, особливо якщо цю процедуру здійснює недосвідчений користувач. Саме тому ми пропонуємо до Вашої уваги докладну інструкцію щодо проведення поповнення бункера новим тонером.



Перед тим, як перейти до виконання маніпуляцій з принтером, ми рекомендуємо ознайомитися з порадами інженерів нашої майстерні, щоб досягти максимально якісного підсумкового результату.

Що потрібно знати перед заправкою картриджа MLT-D111S?

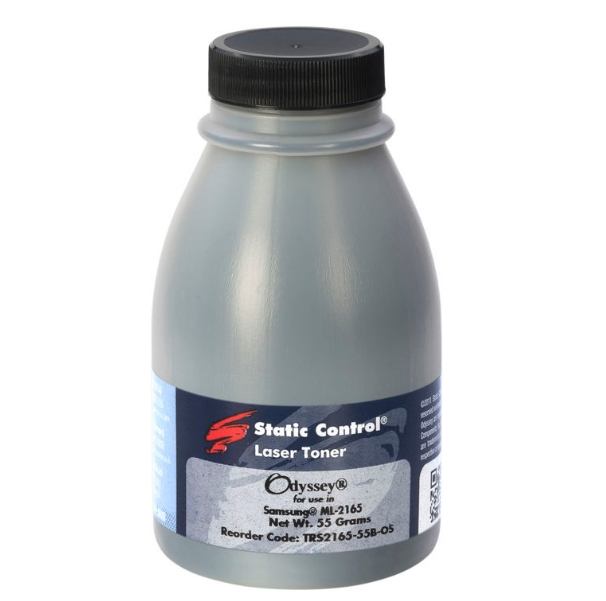

1. Вибір сумісного тонера. Дрібнодисперсний порошок, який використовується в картриджах для друкувальних апаратів Samsung M2020 та M2070, має особливі хімічні властивості та фізичні характеристики. Тому слід ретельно підбирати барвник, який буде засипаний в бункер пристрою. MLT-d111s – тонер для заправки. Для цієї моделі чудово підходить порошкоподібна фарба - тонер TRS2165-55B-OS відомого бренду SCC вагою 55 гр. Цієї кількості достатньо, щоб відновити роботу копіювального агрегату, а завдяки своїй високій якості він практично не відрізняється від оригіналу.

В якості альтернативи можна використовувати «порошковий тонер» від фірми Hanp, яка також підходить для роботи вказаних вище принтерів.

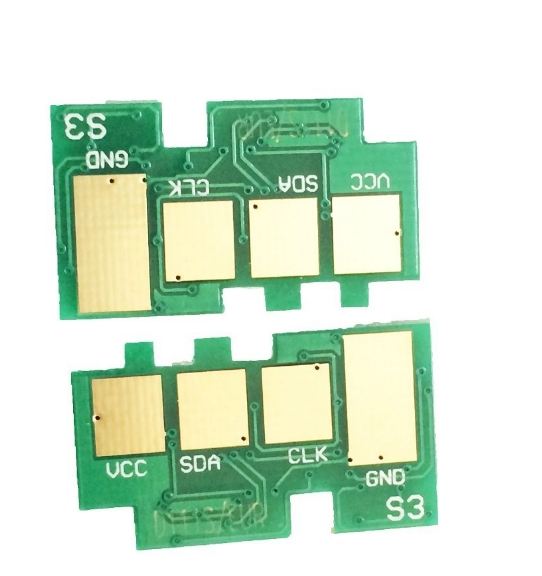

2. Чип. Спеціальна мікросхема використовується для захисту картриджів від повторного заправлення, тому варто придбати SAM111CP-SEE у спеціалізованому магазині. Також існує перевірений спосіб відновлення працездатності офісної техніки без заміни даної деталі. прошивка принтерів Samsung.



Заправка картриджа MLT-D111S з наступною перепрошивкою системи здійснюється нашими спеціалістами по всій території Києва. Ця послуга дозволяє раз і назавжди забути необхідність змінювати чіпи, що значно спрощує процедуру заправки.

3. Арсенал заправника. Перед початком робіт переконайтеся, що є всі необхідні інструменти, які вказані нижче:

• Набір викруток;
• Литієве мастило та вушні палички;
• Тонерний пилосос;
• Чиста тканина;
• Гумові рукавички та респіратор;
• Ніж;
• Дрель і свердло діаметром 2-3 мм;
• Сім маленьких шурупів;

4. Попередження! Якщо Ви здійснюєте самостійне заправлення картриджа MLT-D111S вперше і сумніваєтеся у своїх силах або не маєте під рукою потрібного інвентарю, то найкраще звернутися до нашого сервісу. Це заощадить не тільки час і нерви, а й ваші заощадження, оскільки в майстерні Тонфікс найдемократичніші ціни на всі послуги з обслуговування оргтехніки.

Технічна характеристика продукту

• Найменування – mlt-d111s;
• Ресурс – 1000 стор.
• Тип – лазерний;
• Колір – чорний/black; монохромний;
• Сфера застосування – є чудовим рішенням для домашнього друку.

Сумісні пристрої (принтера, МФУ)





1) Samsung SL-M2020,
2) Samsung SL-M2020W, 3) Samsung SL-M2070, 4) Samsung SL-M2070W, 5) Samsung SL-M2070FW

Покрокова інструкція із заправки картриджа Samsung MLT-D111S

1. Вийміть пристрій із пазів копіювального обладнання.

2. За допомогою канцелярського ножа зріжте 7 пластикових заклепок з обох боків картриджа.





3. Акуратно просвердліть неглибокі отвори у всіх зазначених точках і вкрутіть туди шурупи, щоб нарізати різьблення. Закручуйте їх до упору, але слідкуйте за тим, щоб не тріснула кришка.





4. Видаліть шурупи і зніміть боковушки, скориставшись плоскою викруткою.



5. Тепер можна розібрати апарат на дві частини.

>

6. Візьміть до рук драм-картридж і дбайливо зніміть світлочутливий барабан. Для цього потягніть вісь убік і підніміть механізм вгору.

Примітка! Деталь покрита фоточутливим шаром, тому уникайте прямого потрапляння сонячних променів. Зверніть увагу до його стан. Якщо видно потертості, а перед початком процедури було помічено дефекти під час роздрукування документів, то, швидше за все, потрібна заміна фотобарабану або повноцінне відновлення картриджа Samsung.

7. Підтягніть валик заряду, вийміть його з кріплень, протріть сухою серветкою та відкладіть убік.

8. Відкрутіть два шурупи, щоб витягти лезо очищення. Очистіть його від пилу.

9. Пропилісосьте відсік для відпрацьованого тонера, який не повинен бути переповнений, інакше може статися прокидання порошку.

10. Поверніть лезо у вихідну позицію. Не забудьте його прикрутити.

11. Встановіть валик, переконавшись, що втулки розташовані на своїх місцях. на крайніх металевих осях.

12. Зафіксуйте у початковому положенні фотобарабан.

13. Переходимо до тонер-картриджу. Зніміть чорну шестерню.

14. З протилежного боку викрутіть шуруп та видаліть платформу-кріплення, яка вказана на зображенні.

15. Вийміть вал перенесення. За допомогою вакуумного пилососа очистіть робочі поверхні.

16. Зніміть лезо підбору, попередньо відкрутивши два гвинти.

17. Відкрийте пробку. Очистіть бункер від залишків фарбувального порошку.

18. Тупим предметом спушіть ущільнювачі.

19. Зберіть цю частину картриджа у зворотній послідовності: металева пластина, ролик.

20. Нанесіть струмопровідну мастило на вказану ділянку механізму перенесення тонерної фарби.
Закрутіть гвинт, що кріпить.

21. Заправка картриджа Samsung MLT-D111S майже закінчена. Засипте порошок через спеціальний отвір. Його маса не повинна перевищувати 80 грам, інакше можуть передчасно вийти з ладу «мішалки».

22. Зберіть дві половинки модуля та закріпіть їх з лівого боку, закрутивши ліву кришку.

23. Якщо прошивка принтера не була виконана, здійсніть заміну чіпа, орієнтуючись на покрокові картинки нижче.

24. Помажте контакти.

25. Одягніть пластикову боковушку і зафіксуйте її.

26. Заправка картриджа MLT-D111S завершена.

Доповнення

По закінченні робіт перевірте якість проведеної операції. Для цього надрукуйте кілька сторінок із текстом. Якщо відбитки виходять чіткими, а колір насичений, значить, Ви виконали всі дії правильно.

Якщо з'явилися побічні вади у вигляді смуг, бляклості або симетричних точок – заправлення картриджа Samsung MLT-D111S було проведено неправильно. У цьому випадку рекомендуємо викликати майстра додому або офісу, з метою проведення діагностики та усунення дефектів. Можливо, знадобиться перезаправка принтера, дивіться подробиці про заправку картриджів для принтерів від Тонфікс.
