Заправка картриджа Samsung MLT-D117S для принтера Samsung SCX-4650N, SCX-4655FN

Сумісні апарати

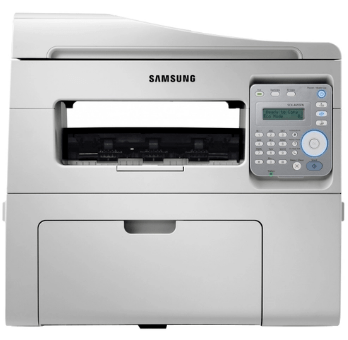

SCX-4650N	SCX-4655FN

Необхідні інструменти

• банк сумісного тонера;
• лійка;
• сухі серветки;
• токопровідне мастило;
• канцелярський ніж;
• сервісний пилосос;
• спирт 99,9%;
• новий чіп (якщо принтер не прошитий).

Заправка картриджа MLT-D117S для принтера SCX-4650N, SCX-4655FN – покрокова інструкція

Примітка! Перевірте, щоб на поверхню, де планується проводити розбирання картриджа, не потрапляли прямі сонячні промені. Вони можуть вивести з ладу фоточутливий барабан.

1. Витягніть картридж із відсіку друку. Розташуйте його на рівній поверхні рукояткою до себе. Праворуч ви побачите два фіксувальні гвинти. Видаліть їх і дбайливо зніміть бічну панель, потягнувши її у вільний бік. Можливо, потрібно трохи підколупати боковушку викруткою до початку руху.

2. Далі викрутіть ще два гвинти, які кріплять бункер з відпрацьованим тонером до основи картриджа.

3. Підніміть бункер з відпрацюванням та вийміть його, пересунувши зубчик по напрямній у вільний бік. Продовжуємо роботу з цією частиною пристрою.

4. Щоб заправка картриджа Samsung MLT-D117S пройшла успішно, необхідно детально очистити контейнер від відпрацювання – це дозволить запобігти пробудженню тонера всередині картриджа. Для цього відкрутіть два гвинти та зніміть лезо очищення.

5. Видаліть тонер за допомогою спеціального пилососа з вакуумною системою всмоктування. Встановіть лезо, прикрутивши два гвинтики. Переходимо до основної частини картриджа.

Увага! Тонер є дрібнодисперсним порошком, який створений хімічним шляхом і містить у складі важкі метали, шкідливі для організму людини. Використання домашніх пилососів категорично ЗАБОРОНЯЄТЬСЯ, оскільки тонерний пил просочується через фільтри агрегату, осідає в приміщення і може потрапити в дихальні шляхи. Для роботи використовуйте тонерний пилосос будь-якої марки та моделі.

6. З торця основного блоку відкрутіть два гвинти. Зніміть боковушку.

7. MLT-D117S, заправка якого реалізується в даний момент, складається з безлічі деталей, чутливих до агресивних хімічних речовин та механічним ушкодженням. Тому витягайте магнітний ролик дбайливо та обережно – потягніть праворуч, а потім вгору. Очистіть поверхню валу сухою серветкою.

8. Далі ви побачите перед собою світлочутливий вал. При виявленні пошкоджень верхнього шару деталь замінюється. Якщо проблем із печаткою немає, а вал виглядає добре, то просто вийміть його.

Примітка! Оригінальний фотобарабан до MLT-D117S має хороші показники зносостійкості, проте навіть він підлягає заміні після кількох заправок. Ви можете замовити в нашому сервісному центрі послугу під назвою відновлення лазерних картриджів – вона включає повноцінну заправку принтера та заміну фоточутливого елемента.

9. Зніміть весь шестерний комплект.

10. За допомогою канцелярського ножа підріжте пластик біля пробки і відкоркуйте її. Висипте весь тонер.

11. Видаліть роликові фіксатори, використовуючи зображення нижче:

12. Видаліть проявний ролик.

13. Відкрутіть лезо дозування та відсуньте пружинку.

14. Видаліть лезо і дбайливо протріть його спиртом – цей крок дозволить уникнути появи смуг після заправки. Пропилісосьте вміст контейнера для тонера.

15. Прикрутіть лезо і зарядіть пружинку.

16. Поверніть у вихідне положення ролик проявлення.

17. Встановіть пластину та поверніть пружину у правильне положення.

18. Помістіть фотобарабан у відповідні пази.

19. Встановіть 4 шестерні. Звірте положення шестеренок із картинкою, розташованою нижче:

20. Нанесіть краплю літієвого мастила на контакт валу зарядки.

21. Акуратно встановіть ролик первинного заряду.

22. Картридж Samsung MLT-D117S має ресурс у 2.5K сторінок. Засипте в бункер 80-90 г тонера. Ви можете використовувати тонерний порошок Hanp Cyben 1000г (UTS1610-1). Якщо якість друку не має принципового значення, можете скористатися більш бюджетним варіантом Patron Samsung ML-1210/1710.

23. Закрийте кришку та прикрутіть її.

24. Встановіть блок з відпрацюванням, одягнувши зубчики через напрямні та закуривши 2 гвинти.

25. Замініть мікросхему, керуючись наступними фотографіями:

26. Закрутіть панель захисту. Заправка картриджа MLT-D117S завершена.

Доповнення

Сподіваємося, що цей посібник із заправки картриджа Samsung MLT-D117S виявився корисним для вас. Якщо з яких-небудь причин кінцевий результат не задовольнив вас, зверніться до нашого сервісу TonFix і викличте майстра додому чи офісу. Працівник нашого СЦ прибуде на замовлення у найкоротші терміни, заправка картриджів Samsung не займе більше 20 хвилин, а після завершення роботи майстер вручить гарантійний талон, що діє до закінчення ресурсу.
