Заправка картриджа Brother TN-2421 для принтера HL: L2312, L2352, L2372, DCP: L2512D, L2532DW, MFC: L2712DN,L2732DW

Сумісні принтери

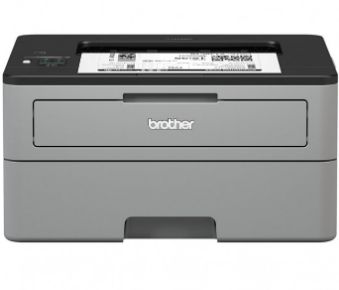

HL: L2312/L2352/L2372	DCP: L2512D/L2532DW	MFC: L2712DN/L2732DW

Необхідний інструмент

• тонерний пилосос;
• банк тонера;
• чіп;
• маленька плоска викрутка;
• хрестоподібна викрутка;
• літієве мастило;
• серветки або чиста тканина без ворсу;
• ізопропіловий спирт або засіб для очищення картриджів.

ПРИМІТКА! Використовуйте респіратор, окуляри та гумові рукавички, щоб захистити себе від впливу тонера. Він є небезпекою для здоров'я людини, поки не вдрукований у папір. Якщо ви виконуєте заправку стартового картриджа, вам необхідно придбати прапорець скидання, що складається з шестірні та пружини.

Заправка картриджа Brother TN-2421 для принтерів HL: L2312, L2352, L2372, DCP: L2512D, L2532DW та MFC: L2712DN, L2732DW

1. Вийміть картридж і помістіть його перед собою. Відкрутіть три гвинти та зніміть бічну кришку. У стартових тонер-картриджах Brother TN-2421 бічна кришка трохи відрізняється. У процесі заправки боківка буде замінена на робочу шестерню скидання.

2. Відкрутіть ще один гвинт і зніміть кришечку, що захищає вісь магнітного ролика від тонерного та паперового пилу. Видаліть стопорне Е-подібне кільце з осі магнітного валу. Для цього скористайтесь плоскою викруткою.

3. Тепер можна зняти пластикову планку. Після цього витягніть магнітний ролик. Видаліть залишки тонера, протріть поверхню серветкою, змоченою спеціальним розчином. Можна заправити картридж TN-2421 без очищення деталей, але в цьому випадку підвищується ймовірність появи дефектів друку. .

4. Протріть край леза. Сьогодні залишіть сліди налиплого (закоксованого) тонера на лезі, що дозує, – завтра принтер друкує смугами. Знімати лезо не рекомендується, оскільки можуть виникнути проблеми з його позиціонуванням. Також необхідно очистити бункер від тонера та приділити увагу ущільнювачам. Вони повинні бути чистими та не приплюснутими.

5. Для TN-2421 заправка картриджа проводиться через щілину бункера. Засипте близько 100-120 г тонера TRBUNIVHD-100B-P торгової марки Static Control Components. У стартовий картридж рекомендується засипати трохи більше 60 грам. Компанія SCC має банку з такою фасовкою – B1110-60B.

6. Встановіть магнітний ролик, попередньо змастивши контактний майданчик літієвим мастилом.

7. Встановіть майданчик, надягніть стопорне кільце та пластиковий ковпачок.

8. Вкрутіть гвинт. Підготуйте боковушку разом із лічильником сторінок. На зображенні нижче ви можете побачити, як виглядає заряджена пружина.

9. Прикрутіть лічильник сторінок. Скидання лічильника картриджа TN-13 (TN-2421) виконується так само, як і його установка. Пружинка заряджається у вихідне положення при кожній заправці. Не забудьте замінити чип. Інакше принтер не почне друкувати.

Заправка картриджа Brother TN-2421 – інструкція зі скидання

Для модельного ряду Brother MFC/DCP/HL виконайте такі дії:

1. 1 натисніть «Меню»;
2. 2 натисніть «ОК», щоб зайти в «Загальні налаштування» (general setups);
3. 3 стрілками вгору/вниз виберіть «Замінити тонер» (replace toner);
4. 4 натисніть «ОК», а потім виберіть «Продовжити» (continue);

На цьому для Brother HL L2312D заправка завершена. Ви можете використовувати тонер-касету та друкувати необхідні документи. Ми рекомендуємо вам не забувати своєчасно проводити профілактику принтерів, щоб продовжити термін служби друку. Якщо у вас виникли проблеми із заправкою, ви можете скористатися послугами нашого сервісного центру. Згодом вам необхідно буде замінити фотобарабан у драм-юніті та почистити відсік із відпрацьованим тонером. У СЦ ТонФікс ця послуга називається відновлення картриджа. Бережіть себе та свою техніку!

З повагою, команда сервісу ТонФікс.
