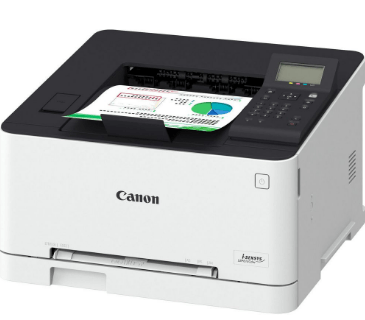

Заправка картриджа Canon 045 yellow (1239C002) жовтий для принтера CANON LBP611Cn, LBP613Cdw, MF631Cn, MF633Cdw, MF635Cx

Сумісні апарати

LBP611Cn	LBP613Cdw	MF631Cn	MF633Cdw	MF635Cx

Інструменти

• серветки;
• літієве мастило;
• клей-пістолет;
• канцелярський ніж;
• комплект викруток;
• спеціальний сервісний пилосос із вакуумною технологією всмоктування;
• чіп;
• сумісний тонер для кольорових картриджів;
• плоскогубці.

Заправка картриджа Canon 045 yellow (1239C002) жовтий для принтера CANON LBP611Cn, LBP613Cdw, MF631Cn, MF633Cdw, MF635Cx – інструкція для заправників-початківців

1. Після видалення картриджа необхідно видалити пружинний механізм, розташований з торця пристрою. Рекомендуємо використовувати викрутку з плоским шліцем.

2. Злегка посуньте бічну панель за допомогою плоскої викрутки.

3. Тепер, коли у боковушки з'явився вільний хід, вставте викрутку в положення, яке показано на малюнку нижче. У такій позиції ймовірність пошкодження кришки зводиться до мінімуму, але дотримуватися обережності все ж таки необхідно.

4. Зніміть захисну панель і приберіть її вбік.

5. Поділіть розхідник на дві половинки. Переконайтеся, що язичок фоточутливого валу не заважає розкриттю.

6. Видаліть світлочутливий барабан і зарядний валик. Фоторецептор протріть сухою серветкою, якщо на його поверхні є пошкодження або потертості – замініть. Вал заряду можна очистити за допомогою ізопропілового спирту та спонжу.

7. Видаліть ракель, попередньо відкрутивши 2 гвинтики.

8. Витрусіть залишки відпрацьованого тонера і пропилососьте ємність. Важливо, щоб ущільнювальні лінії залишилися чистими.

9. Почніть зворотне складання драм-блоку. Прикрутіть вайпер.

10. Змастіть посадковий паз ролика первинної зарядки та встановіть на місце сам вал.

11. Заправка картриджа Canon 045 yellow (1239C002) складається з кількох важливих заходів, виконання яких гарантує стабільну роботу лазерного принтера . Одним із них є очищення тонерного блоку від залишків порошку. Для початку відкрутіть кришку шестерного приводу.

ОБЕРЕЖНО! Редуктор, розташований відразу за кришкою, більше нічим не кріпиться до основи корпусу. Обережно зніміть його, щоб не втратити.

12. Зніміть шестірні.

13. Видаліть білу пластикову платформу.

14. Приберіть з осьових штирів ще дві шестерні, які можуть зіскочити під час заправки.

15. Видаліть вал прояву та ретельно очистіть його за допомогою спиртового розчину та серветки.

16. Зніміть Doctor Blade. Для виключення ймовірності зміщення леза, що дозує, гвинти картриджа Canon 045 yellow (1239C002) мають різнобічне різьблення. Врахуйте цей факт під час вилучення металевої пластини.

17. Очистіть бункер за допомогою тонерного пилососа.

18. Засипте 40 грам сумісного порошку.

19. Встановіть лезо дозування на місце. Прикрутіть його, зберігаючи зазор 1,1 мм.

20. Встановіть вал перенесення зображення та проконтролюйте, щоб на його кінцях були надіті втулки.

21. Надягніть 2 шестерні, пластикову платформу і шестерні, що залишилися.

22. Встановіть редуктор так, щоб білий язичок дивився нагору.

23. Закрийте боковушку та прикрутіть гвинти.

24. Зріжте пластик, видаліть старий чіп і встановіть новий. Якщо цього не зробити, підвищується ймовірність розкалібрування кольорів.

25. Встановіть фоточутливий рецептор.

26. Об'єднайте між собою дві половинки картриджа. Прослідкуйте, щоб язичок потрапив у відповідний паз.

27. Капніть термоклей на внутрішній бік кришки. Місце зазначено на зображенні нижче:

28. Прикріпіть боковушку. Натягніть пружинку. На цьому заправка закінчена.

Доповнення

Сподіваємося, що ця інструкція із заправлення картриджа Canon 045 yellow (1239C002) була корисною для вас. Ви можете замовити у нашому сервісному центрі «TonFix» спеціальну послугу з виїзду майстра додому чи офісу. Ми допоможемо вам максимально швидко відновити процес друку. Наші майстри дотримуються техніки безпеки, використовують найефективніше методики заправки та високоякісні марки сумісного тонера. Ціни на наші послуги представлені у прайс-листі – ми використовуємо прозору систему співробітництва. Якщо кількість картриджів, що заправляються, більше 5 шт., ви отримаєте знижку. Також вам може знадобитися прошивка принтера в Києві – спеціальна послуга, яка дозволяє забути про необхідність заміни чіпа при кожній заправці.
