Заправка картриджа Canon 047 (2164C002) для принтера i-sensys LBP112, LBP113w, MF112, MF113w

Відновлення картриджатонер + заміна фотобарабан595 грн.

*уточнюйте ціну у оператора-консультанта

Сумісні апарати

LBP112	LBP113w	MF112	MF113w

Набір інструментів для заправки Canon 047

• плоска та хрестова викрутки;
• літієве мастило;
• тонерний порошок;
• сервісний пилосос;
• вимірювальні щупи;
• чисті серветки або тканину.

Заправка картриджів Canon 047 (2164C002) для принтера i-sensys LBP112, LBP113w, MF112, MF113w

1. Витягніть тонер-картридж із відсіку друкувального обладнання. Відкрутить два гвинтики, які розташовані з лівого торця.

2. З цього ж боку підтягніть бічну панель за допомогою викрутки та видаліть її.

Увага! Якщо заправка картриджа здійснюється вперше, то під час від'єднання кришки повинна надламатися заводська пайка – місце, в якому панель припаяна до основи картриджа. Будьте обережні та розподіляйте зусилля з розумом. Пошкодження кришки приведе до необхідності придбати новий картридж для принтера або сумісну модель.

3. Місце надлому виглядає так:

4. Підсуньте будь-яким тонким предметом девелопер вал і вийміть його.

5. Протріть ролик чистою серветкою.

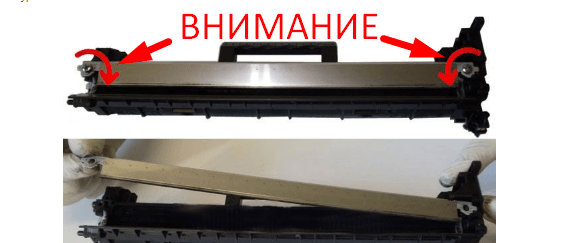

6. Відкрутіть лезо очищення та зніміть його.

Увага! Обидва гвинти мають різностороннє різьблення. Правий гвинтик відкручується за стандартною схемою проти годинникової стрілки. Щоб відкрутити лівий гвинт кріплення, повертайте ручку хрестоподібної викрутки за годинниковою стрілкою.

7. Скористайтеся тонерним пилососом та видаліть залишки тонера з бункера. Даний крок дозволить уникнути конфлікту тонерів, який часто призводить до появи дефектів друку. Якщо пилосос присмоктав якийсь поліетиленовий пакетик, то знайте, що це не сміття. Картридж Canon 047 (2164C002) оснащений спеціальною мішалкою із щільного поліетилену – він запобігає злипанню тонера всередині відсіку.

8. Через щілину контейнера засипте близько 60 грамів сумісного порошку. Найкращим рішенням для картриджа Canon 047, заправка якого здійснюється в даний момент, є тонер торгової марки Static Control серії TRHM102.

Примітка! Не засипайте занадто великий об'єм тонера. У цьому випадку підвищується ризик прокидання тонеру під час друку та ймовірність того, що незабаром буде потрібно ремонт принтера. Також надмірна кількість порошку, що фарбує, неминуче призведе до прискорення зносу лазерного картриджа.

9. Прикрутіть лезо очищення двома гвинтами. Щоб уникнути появи сірого фону на аркушах паперу та запобігти ситуації, коли принтер забруднює папір, необхідно виставити правильну відстань між кромкою леза та основою картриджа. Зазор повинен становити від 0,8 до 10 мм. Відстань можна виміряти за допомогою щупів або інших пристроїв.

10. Змастіть магнітний вал, як показано на зображенні нижче.

11. Зберіть вал проявлення і встановіть його на борту картриджа, переконавшись, що вісь у формі півмісяця розташована з правильного боку і увійшла до відповідного пазу.

12. Встановіть боковушку та зафіксуйте її двома гвинтиками.

Примітка! Перевірте правильність складання картриджа. Для цього переверніть вал перенесення зображення – тонер повинен лягати на поверхню ролика рівномірним шаром без пагорбів і проріх.

13. Замініть чіп. Canon 047 завершено.

До уваги користувачів принтерів Canon

Ця інструкція із заправлення картриджа Canon 047 (2164C002) має ознайомлювальний характер і може використовуватися як наочний приклад для орієнтування в послідовності дій. Якщо ви в ході виконання самостійної заправки припустилися помилки або нехтували порадами інженерів, то зрештою може спостерігатися погіршення якості друку.

Щоб запобігти або виправити подібну ситуацію, достатньо звернутися на наш сервіс-центр. Наш майстер оперативно приїде на виклик у межах Києва та виконає всю роботу за 10-15 хвилин. Після завершення роботи наш співробітник залишить після себе порядок, а також вручить вам гарантійний талон, що підтверджує якість реалізованої послуги. СЦ TonFix – бережіть себе та свою техніку.
