Заправка картриджа Canon 051H для принтера LBP162dw, MF264dw, MF267dw, MF269dw

Сумісні принтери та БФП

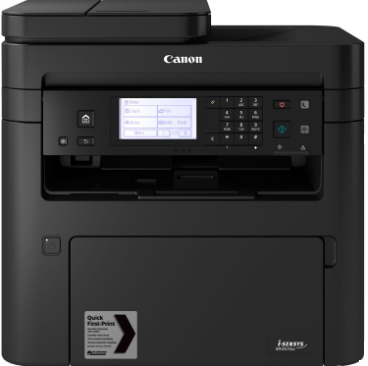

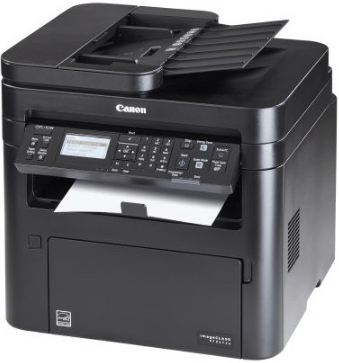

LBP162dw	MF264dw	MF267dw	MF269dw

Вам необхідно підготувати

• спеціальний тонерний пилосос;
• банк тонера;
• дриль або шуруповерт;
• дві викрутки: хрестоподібна та плоска;
• ніж;
• клапоть чистої скані;
• ізопропіловий спирт.

Заправка картриджа Canon 051H для принтера LBP162dw, MF264dw, MF267dw, MF269dw – докладний мануал для новачків

Примітка! Для лазерного картридж Canon 051H аналогом є HP CF230X, тому як приклад була обрана модель компанії Hewlett-Packard. Інструкція може бути використана як для заправки картриджа Canon 051H, так і для заправки HP CF230X.

1. Вийміть картридж із картриджа. За допомогою хрестоподібної викрутки видаліть два бічні гвинти.

2. Зверніть увагу на зображення нижче. На ньому відмічено місце, де боковушка з'єднана з основою картриджа заводською пайкою.

3. Скористайтеся дрилем або шуруповертом, щоб зробити отвір глибиною до 3 мм в області кріплення. Якщо картридж вже заправлявся раніше, ви можете пропустити цей пункт.

Примітка! Не тисніть на дриль і не працюйте на великій швидкості, щоб у вас була можливість контролювати процес свердління. За кришкою боковушки розташований шестерний блок – його пошкодження призведе до виходу з експлуатації картриджа Canon 051H. Ось як виглядає готовий отвір:

4. За допомогою ножа або викрутки з прямим шліцом від'єднайте кришку і повністю її зніміть.

5. Обережно видаліть вал прояву, що складається з прогумованої оболонки та магнітного стрижня. Очистіть верхню частину тонера за допомогою тканини, змоченої спиртом.

6. Вийміть дозувальне лезо (Doctor Blade), попередньо викрутивши бічні гвинти.

Увага! Правий гвинт має правостороннє різьблення, тому щоб його відкрутити необхідно обертати ручку викрутки за годинниковою стрілкою. Не забувайте про це, адже якщо відбудеться зрив різьблення, то лезо нерівномірно розподілятиме порошок на валику, що призведе до появи дефектів друку. Якщо ваш принтер друкує зі смугами, то можете звернутися до сервісного центру «ТонФікс», і наші майстри швидко та ефективно допоможуть вирішити проблеми з якістю друку.

7. Видаліть залишки тонерного порошку з кромки леза.

8. Переверніть картридж і, провертаючи шестерню проти годинникової стрілки, витрусіть тонер, що залишився в контейнері. Якщо ви пропустите цей крок, то через конфлікт тонерів погіршиться якість відбитків. Щоб відновити початкову якість, потрібно викликати майстра додому або в офіс і повторно заправити картридж Canon, дотримуючись технології.

Увага! Під час очищення бункера ви виявите плівку, яка є компонентом системи перемішування та подачі тонера. Не видаляйте її.

9. Засипте в бункер 120 грам сумісного тонера компанії Static Control Components серії TRHM203. Також можна використовувати інші марки сумісних порошків, наприклад, тонер WWM та IPM.

10. Прикрутіть Doctor Blade. Не забувайте про різницю різьблення.

11. Встановіть девелопер вал. Вісь ролика у вигляді півмісяця має потрапити у відповідний паз.

12. Зафіксуйте боковушку.

13. Прикрутіть гвинти.

14. Перевірте працездатність шестеренкових елементів. Для цього прокрутіть магнітний ролик: усі механізми повинні обертатися плавно, без тертя, постукування та інших дефектів.

Заправка картриджа Canon 051H для принтера LBP162dw, MF264dw, MF267dw, MF269dw – експрес-інструкція

1. У картриджі Canon 051H, заправка якого зараз здійснюється, проробіть отвір у бункері з тонером. Точне місце для того, щоб зробити отвір і не пошкодити важливі вузли картриджа, зазначено на малюнку нижче. Використовуйте паяльник із насадкою 1/2 дюйма = 12,7 мм. Витрусіть залишки тонера та видаліть за допомогою пилососа.

2. Засипте 120 грамів тонера через отвір.

3. Заклейте отвір стрічкою або скотчем.
