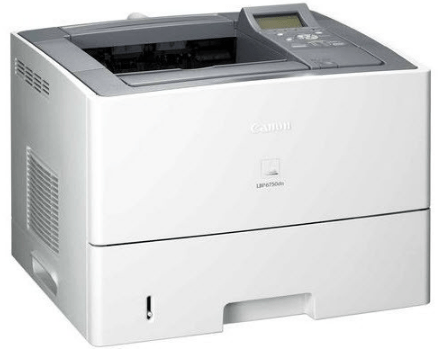

Заправка картриджа Canon 724 для принтера Canon LBP6750dn, LBP6780x, MF512x, MF515x

Сумісні апарати

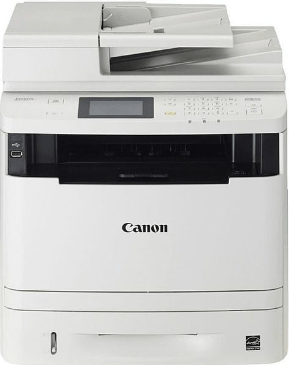

Canon LBP6750dn	Canon LBP6780x	Canon MF512x	Canon MF515x

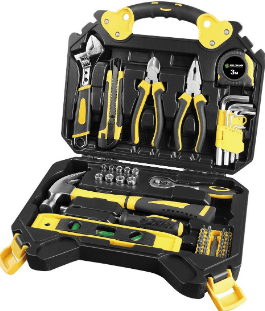

Для роботи з лазерним картриджем Canon 724 вам знадобиться:

• хрестоподібна викрутка або шуруповерт;
• плоскогубці або кусачки;
• тальк;
• клапоть тканини без ворсу або упаковка сухих серветок;
• спирт 99,9%;
• мастило;
• сумісний тонерний порошок.

Заправка картриджа Canon 724 для принтера Canon LBP6750dn, LBP6780x, MF512x, MF515x – інструкція для користувачів та заправників-початківців

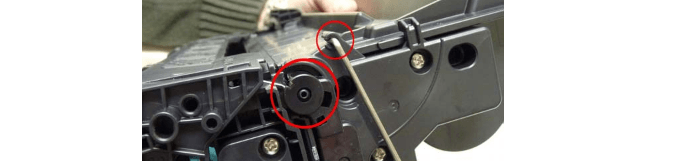

1. Після того, як ви витягли пристрій із пазів лазерного принтера, необхідно зняти захисну шторку. Для цього відігніть металеві фіксатори та відсуньте чорну ручку.

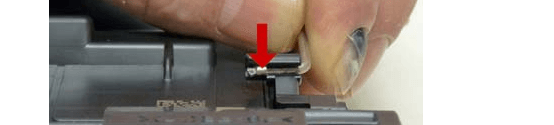

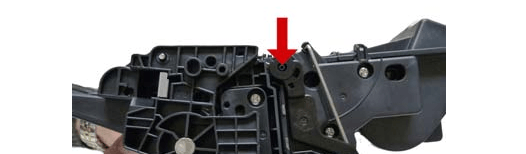

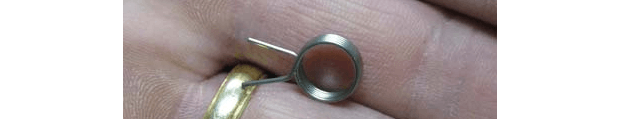

УВАГА! У тому місці, куди вказує стрілка на першій фотографії, розташована пружинка. Під час зняття шторки вона може зіскочити. Враховуйте це, оскільки без цієї деталі вам не вдасться реалізувати процес зворотного складання.

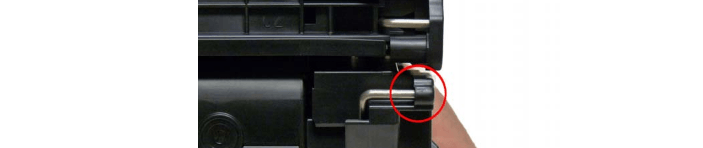

2. Скористайтеся шматочками, щоб витягнути металеві штирі, що з'єднують дві частини лазерного картриджа. Штифти розташовані на торцях картриджа.

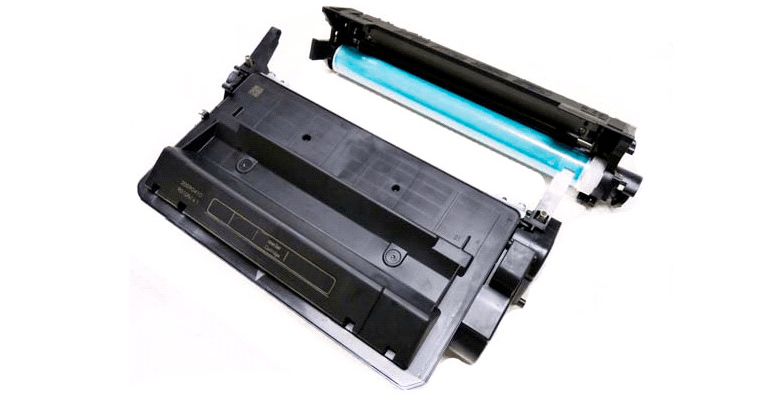

3. Коли буде вилучено останній штифт, розділіть картридж на дві половини.

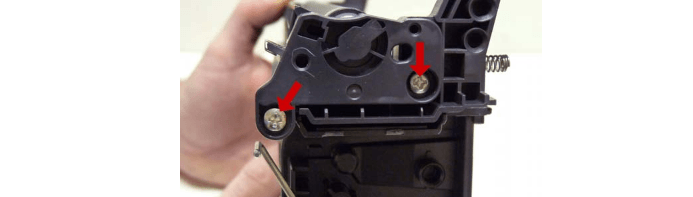

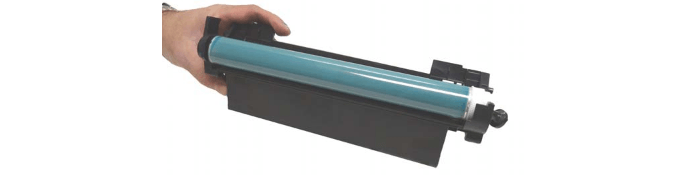

4. Візьміть до рук меншу частину з фотобарабаном бірюзового кольору. Відкрутіть два гвинтики та зніміть платформу.

УВАГА! Слідкуйте за тим, щоб на поверхню фоточутливого рецептора не потрапляли прямі сонячні промені. Прямий контакт із сонячним світлом виведе вал із ладу. У цьому випадку його потрібно буде замінити. Також фоторецептор підлягає заміні, якщо в роботі лазерного принтера Canon LBP6750dn/LBP6780x/MF512x/MF515x з'явилися дефекти друку, а на самому ролику є видимі пошкодження: потертості, подряпини, сколи тощо.

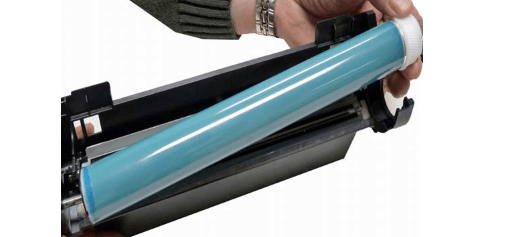

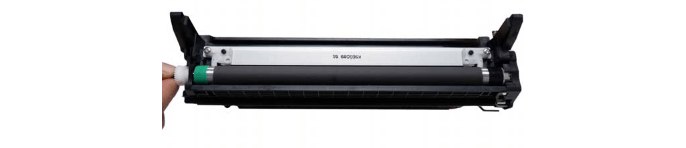

5. Вийміть фотовал та ролик заряду.

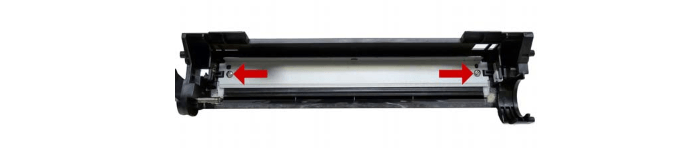

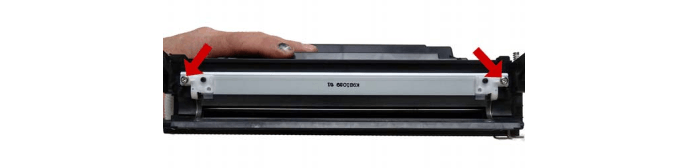

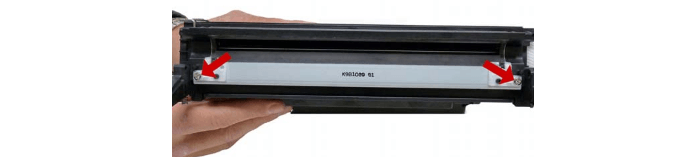

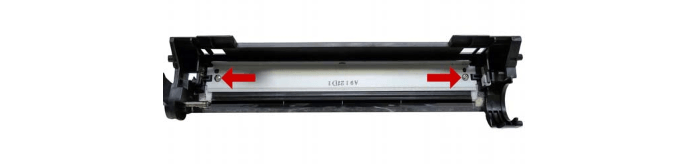

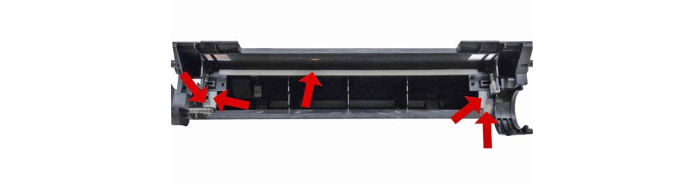

6. Відкрутіть бічні болти та зніміть лезо очищення. Якщо заправка здійснюється вперше, то для вилучення леза потрібно докласти зусиль.

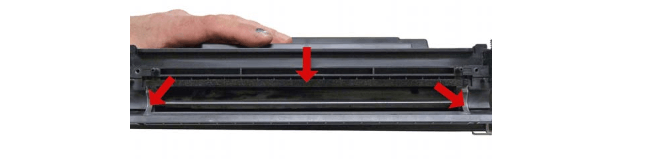

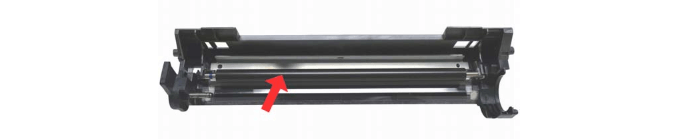

7. Акуратно висипте відпрацювання на стіл. Видаліть її за допомогою спеціального тонерного пилососа з поверхні столу та бункера. Протріть ущільнювачі серветкою.

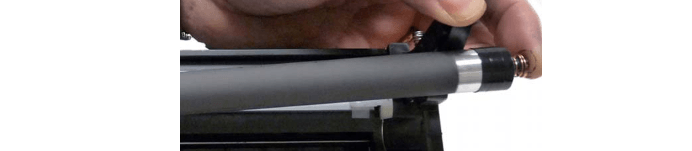

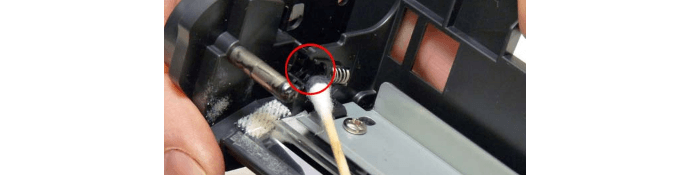

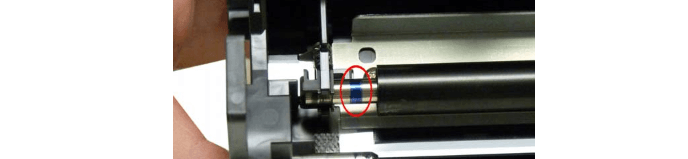

8. Закріпіть ракель, змастіть контактний паз валу первинної зарядки і встановіть ролик на місце, протерши його серветкою з ізопропіловим спиртом .

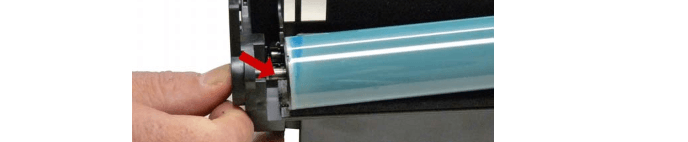

9. Нанесіть мастило на втулку та закріпіть фотобарабан. Протріть його поверхню тальком і прокрутіть кілька разів, щоб присипка рівномірно розподілилася по поверхні барабана.

10. Закріпіть бічну панель.

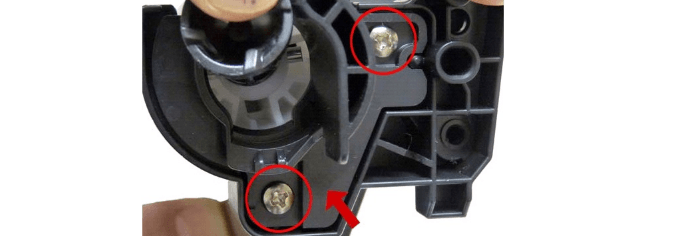

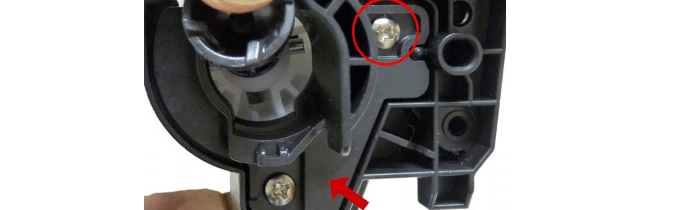

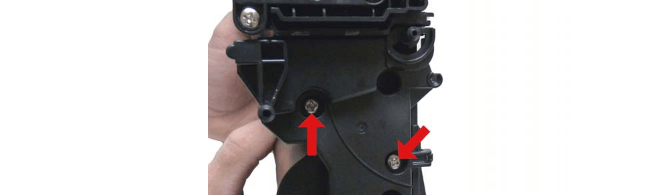

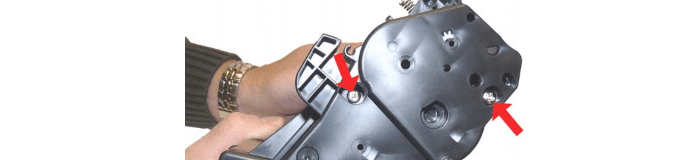

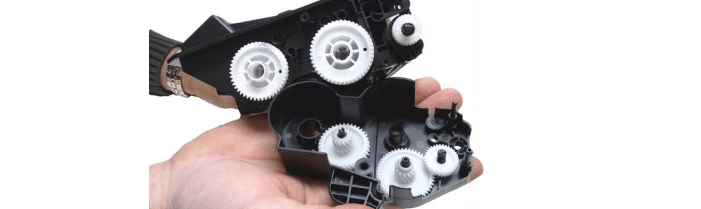

11. З цією частиною картриджа покінчено. Перейдіть до другої частини та відкрутіть торцеві гвинти шестерного блоку. Зніміть кришку.

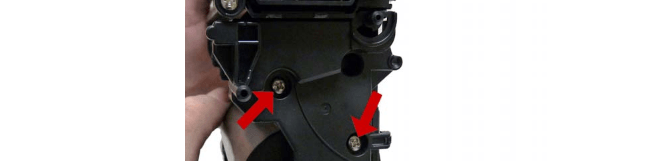

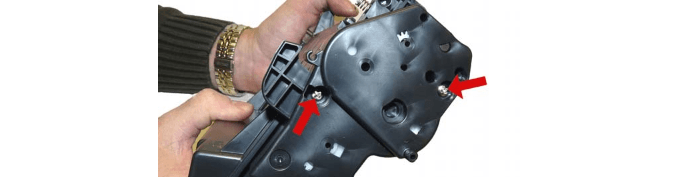

12. З протилежного боку слід відкрутити ще чотири болтики, знявши дві захисні панелі.

13. Зніміть девелопер вал і очистіть його за допомогою клаптя чистої тканини, змоченої у спиртовому розчині.

14. Зніміть дозуюче лезо. Очистіть бункер та ущільнювачі від залишків тонера. Це необхідно, щоб уникнути конфлікту тонерів. Якщо ви проводите не першу заправку і засипаєте у відсік той самий порошок, то знімати ДЛ не обов'язково.

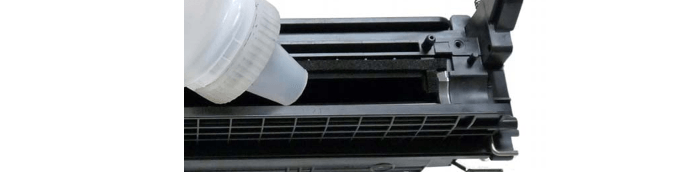

15. Засипте в бункер приблизно 300 грам сумісного тонера. Заправка картриджа Canon 724 практично завершена – починається процес зворотного складання.

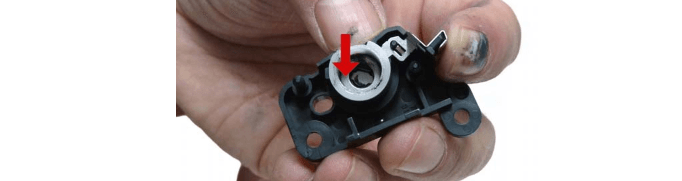

16. Встановіть ДЛ, змастіть контактну платформу девелопер валу та зафіксуйте її на борту блоку.

17. Помістіть магнітний ролик у початкове положення. Прокрутіть шестерню, щоб переконатися у справності даної частини картриджа: тонер повинен лягати рівномірно.

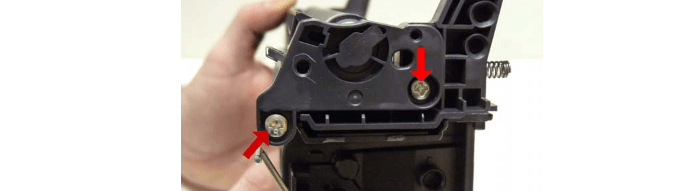

18. Прикрутіть бічну кришку з боку шестерного блоку.

19. З торця картриджа прикрутіть ще одну боковушку. Металевий стрижень має потрапити у відповідний паз.

20. З'єднайте дві половини лазерного картриджа та вставте штифти. Злегка постукайте молотком або ручкою викрутки, щоб вони сіли в поглибленні.

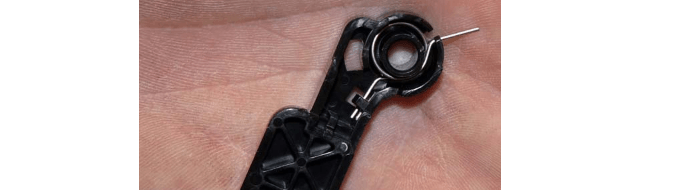

21. Перевірте наявність пружинки на ручці захистом кришки. Встановіть захисну шторку.

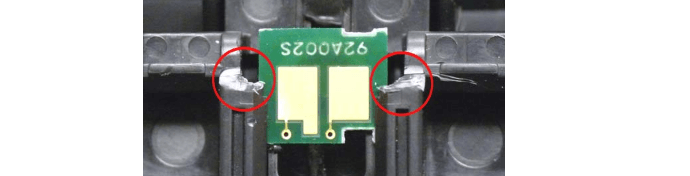

22. Заміна чіпа в цій моделі не обов'язкова, але якщо вам заважає запит про необхідність заміни картриджа, який буде спливати при кожному включенні принтера, зріжте пластик і поміняйте мікросхему. Заправка картриджа Canon 724 для принтерів серії LBP та MF завершена.
