Заправка картриджа Canon 064 для принтера i‑SENSYS LBP722Cdw, MF832Cdw, MF842Cdw

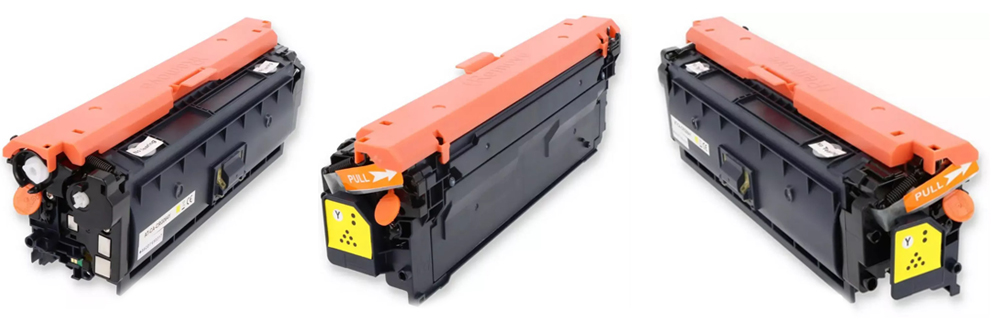

Технічні характеристики картриджа Canon 064

Параметр	Значення
Тип картриджа	Лазерний, кольорова серія Canon 064 (C/M/Y/K), є версія підвищеної ємності 064H
Номінальний ресурс	6000 стор. для чорного 064 BK, близько 5000 стор. для кольорових (C/M/Y) при 5% заповненні
Сумісні пристрої	Canon i‑SENSYS LBP722Cdw, MF832Cdw, MF842Cdw (усі 4 картриджі цієї серії)
Технологія друку	Кольоровий лазерний друк, тонер спеціально для серії Canon 064/064H
Чип	Заміна чипа в Canon 064 - 700 грн (іноді пропускає роботу без заміни чипа)

Особливості конструкції Canon 064, важливі для заправки

Картриджі серії Canon 064 розроблялися спеціально під лінійку кольорових принтерів i‑SENSYS, тому корпус складніший, ніж у старих монохромних HP / Canon, але при цьому продуманий для сервісного обслуговування.

• Розбирання з боку шестерень. Тонерний блок відкривається саме з боку шестерень, там розташовані ключові гвинти, а сам блок шестерень знімається в зборі, тому не потрібно запам'ятовувати порядок кожної шестерні - достатньо не загубити вузол у зборі.

• Пружини та штифти. На торцях картриджа стоять пружинки, що фіксують фотобарабан і кришки, на фото вони відзначені червоним кружком, штифти, якими барабан заходить у посадкові місця, виділені зеленим. Тому під час заправки картриджа Canon 064 при неправильному складанні пружина може зіскочити, барабан перекоситься і картридж почне клинити.

• Ракель (дозуюче лезо відпрацювання). У Canon 064 ракель часто приклеєний досить міцно. На фото видно, що замість його демонтажу відпрацьований тонер обережно витрушували через щілину в бункер - це безпечніше, ніж відривати лезо і ризикувати перекосом.

• Модуль шестерень. Блок шестерень виходить цілісним модулем, тому немає необхідності перезбирати кожне колесо окремо; важливо лише акуратно зняти модуль і не загубити осі та пружини у вузлі.

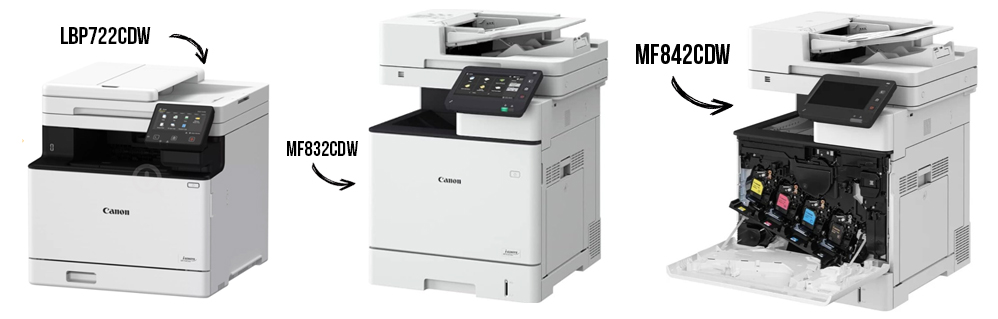

Таблиця сумісних пристроїв

Принтери Canon i‑SENSYS з картриджами 064/064H
LBP722Cdw
MF832Cdw
MF842Cdw

Чим виконується робота (тонер і розхідники)

• Тонер для серії Canon 064/064H (BK або C/M/Y залежно від картриджа) краще використовувати статік або патрон, як варіант у таблиці сумісності тонерів можете підібрати за своєю моделлю картриджа/пристрою.
• Преміальний сумісний тонер для Canon 064 зі стабільним зарядом і дрібною дисперсією
• Сервісна мастика/змазка для осей шестерень і бушингів фотобарабана

Необхідні інструменти та матеріали для заправки картриджа Canon 064

• Набір хрестових викруток з тонкими жалами
• Тонкогубці/пінцет для зняття пружин і штифтів
• Сервісний пилосос для тонера (бажано) або станція локальної витяжки
• Безворсові серветки, ватні палички
• Ізопропіловий спирт (не менше 90%)
• Рукавички, маска/респіратор
• Антистатичний килимок або заземлюючий браслет

Детальна інструкція із заправки картриджа Canon 064 крок за кроком

Остерігайтеся «універсальних» методів: для Canon 064 важливо дотримуватися порядку зняття пружин, гвинтів і штифтів, інакше можна пошкодити посадкові місця або змістити блок шестерень лазерного картриджа і в такому разі доведеться купити картридж для принтера інший.

Підготовка

1. Підготовка робочого місця.
Розстеліть темний антистатичний килимок, підготуйте пилосос для тонера, звільніть місце під викладання шестерень і пружин. Працюйте в рукавичках і масці — тонер дуже летючий.

2. Зовнішній огляд картриджа.
Перевірте корпус на тріщини, стан шестерень з боку приводу, стан чипа (якщо є повідомлення про низький рівень тонера). Зафіксуйте поточний дефект друку — спочатку роздрукувавши тестову сторінку на принтері або БФП кольоровому, на наявність смуг, фону або друку сірим, прогалин.

Розбирання та витягання фотобарабана

3. Зняття пружин з торців картриджа.
Спочатку акуратно зніміть обидві пружини, які стягують половинки картриджа і утримують вузли фотобарабана (на фото вони відзначені червоним кольором). Підчіплюйте пружину гачком або тонкогубцями, не витягаючи її «на себе», щоб не деформувати вушка кріплення. Якщо пружина злетить і загубиться, то половинки корпусу не будуть щільно стягнуті.

4. Відкручування гвинтів з боку шестерень.
Поверніть картридж блоком шестерень до себе. Далі потрібно викрутити гвинти, що тримають фотобарабан (відзначено червоним). Зеленим відзначені штифти. Після того як боковушки зняті, дістаємо фотобарабан, ВПЗ і як на 12а зсередини видавлюємо штифти.

5. Зняття боковушки та витягання фотобарабана.
Після зняття кришки дістаньте фотобарабан за вісь, потягуючи рівномірно з обох кінців. Слідкуйте за тим, щоб не загубити маленькі штифти, на яких барабан сидить у посадкових місцях (на одному з фото зеленим виділене саме це «гніздо під штифт»). Якщо штифт не сяде назад у паз – барабан стане криво і з'являться рівномірні повторювані дефекти по колу.

Доступ до тонерного бункера і чищення

6. Розбирання тонерного відсіку.
Розділіть картридж на дві половини: одна це блок фотобарабана з ракельним лезом відпрацювання, друга — тонерний бункер з магнітним валом. Нас цікавить саме тонерний відсік. Відкрутіть гвинти, що тримають кришку над магнітним валом, акуратно зніміть кришку, не пошкодивши ущільнювачі.

7. Робота з ракельним лезом (відпрацювання).
Як видно на фото, ракель Canon 064 часто приклеєний дуже щільно. Якщо немає досвіду, не намагайтеся його відірвати, бо великий ризик перекосу, підсосу повітря і постійного фону. Замість цього обережно витрусіть відпрацьований тонер через технологічну щілину, допомагаючи щіткою і сервісним пилососом. Якщо ж ракель знімний (інша ревізія картриджа) позначте маркером його початкове положення, рівномірно відверніть гвинти, зніміть лезо і повністю вичистіть камеру відпрацювання.

8. Очищення магнітного вала та дозуючого леза.
Зніміть магнітний вал, запам'ятайте положення шестерні та шпонки. Протріть вал безворсовою серветкою з невеликою кількістю ізопропілу, не залишаючи розводів. Кромку дозуючого леза очистіть сухою серветкою; за необхідності – дуже легким проходом змоченої серветки, щоб не зняти робочу кромку. Якщо залишити старий тонер і грудочки, картридж буде сипати і давати «горизонтальні хмари» на друці, тому будь-яка заправка картриджів вимагає ідеального чищення картриджа, без підмішування тонерів.

Заправка картриджа тонером і збирання

9. Заповнення новим тонером
Використовуйте тонер, сумісний саме із серією Canon 064, орієнтуючись на ресурс до 6000 стор. для чорного і близько 5000 стор. для заправки кольорових картриджів. Не пересипайте: краще недосипати 5–10% від номіналу, ніж забити бункер і отримати фон. Засипайте через технологічне вікно, акуратно струшуючи картридж для рівномірного розподілу.

10. Збирання тонерного відсіку.
Встановіть магнітний вал на місце, контролюючи посадку шпонки і положення кілець ущільнювачів. Закрутіть кришку над валом, перехресно підтягуючи гвинти без перетягу. Перевірте легкість прокручування вала за шестірню — ніяких ривків і закушувань бути не повинно.

11. Збирання блока фотобарабана.
Вставте фотобарабан у посадкові місця, потрапляючи штифтами точно в гнізда (на фото це місце було обведено зеленим). Легко змастіть бушинги спеціальною тонкою мастикою. Поставте на місце блок шестерень у зборі, закрутіть гвинти, як було спочатку.

12. Фінальне збирання та перевірка.
Надягніть пружини, що стягують половинки картриджа (як на першому фото з позначками). Кілька разів проверніть шестірню приводу - картридж повинен крутитися м'яко, без стукотів. Встановіть картридж у принтер, роздрукуйте 2–3 тестові сторінки в кольорі та ч/б, оцінюючи фон, щільність заливки і наявність повторюваних дефектів. За необхідності повторіть чищення дозуючої кромки або барабана.

Типові помилки під час заправки Canon 064 і наслідки

• Загублені або неправильно встановлені штифти барабана.
  В результаті барабан сидить з перекосом, з'являються повторювані дефекти або сірий фон через однаковий крок по колу, можливий клин картриджа.

• Спроба відірвати приклеєний ракель без досвіду.
  Веде до мікроперекосу леза, підсосу повітря і постійного сірого фону по всій сторінці, особливо на заливках.

• Розбирання блока шестерень по одній шестірні.
  Якщо переплутати розташування або напрямок конусних шестерень, привід може клинити, а картридж видавати помилки по заклинюванню. Надійніше знімати блок модулем.

• Використання «універсального» тонера.
  Тонер з неправильним зарядом або фракцією може дати блідий друк, фон, засмічення грубки і проблеми з ф'юзингом - особливо на принтерах i‑SENSYS останнього покоління.

Експлуатаційні рекомендації та коли краще звернутися в сервіс

Для картриджів Canon 064/064H має сенс дотримуватися кількох правил:

• Не доводьте картридж до повного висихання/висипання — додруковування «в пил» прискорює знос барабана і дозуючого леза.

• Перед заправкою завжди фіксуйте тип дефекту: якщо є механічні пошкодження барабана або леза, проста заправка проблему не вирішить.

• Якщо немає досвіду розбирання кольорових Canon, особливо вузла шестерень і пружин - краще віддати картридж у сервісний центр Тонфікс: одна зірвана пружина або тріснуте місце під штифт може зробити картридж неремонтопридатним.
