Заправка картриджа Canon 706 для принтера Canon i-SENSYS MF6530, MF6540, MF6550, MF6560, MF6580

Рекомендації експертів:

Вибір якісних матеріалів

Щоб заправка картриджа Canon 706 пройшла успішно, необхідно подбати про те, щоб тонер, що заправляється, був якісним, а його хімічні властивості підходили для роботи з Вашим друкувальним обладнанням.

Для картриджа Canon 706, заправка якого описана нижче, ми рекомендуємо використовувати фарбуючий порошок HP Універсальний № 1 від торгової марки Patron.

Необхідні інструменти

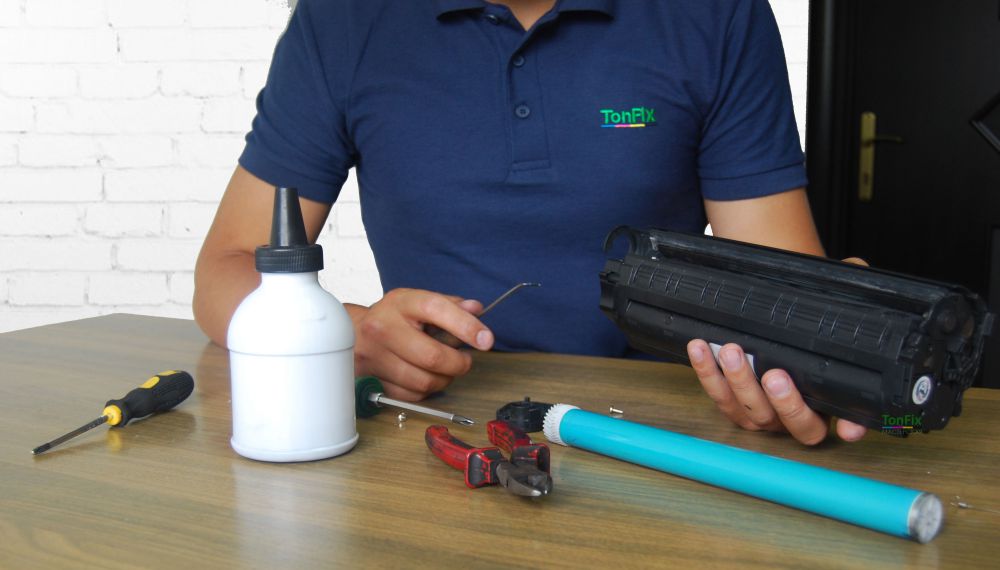

Після того, як ми відповіли на питання «чим заправити Canon 706?», можемо перейти до наступного пункту. Перед початком проведення робіт, переконайтеся, що у Вас є всі необхідні інструменти для заправки картриджа:

– набір викруток;
– літієве мастило;
– чиста тканина без ворсу;
– тонерний пилосос;
– гострогубці;
– дриль та свердло діаметром 5-8 мм.

Окрім іншого, слід використовувати гумові рукавички та респіратор для того, щоб мікроскопічні частинки тонера не потрапили у легені та викликали алергічні реакції на шкірі. Більш детально про шкоду порошку, що фарбує, можна прочитати тут. Рукавички також потрібні, щоб не залишати жирних відбитків на чутливих компонентах лазерного принтера Canon MF6550 або іншої моделі.

Багатофункціональні пристрої для роботи з картриджем Canon 706

Технічна інформація

Ресурс – 5000 аркушів паперу формату A4 при заповненні сторінки не більше ніж на 5%
Колір – чорний/монохром
Сфера застосування – малі та середні підприємства

Детальна інструкція щодо заправлення картриджа Canon Cartridge 706

За основу було взято картридж Canon 706, витягнутий з друкуючого пристрою MF6580.

1. Скориставшись хрестоподібною викруткою, видаліть шуруп та синій тримач.

2. Зліва викрутіть ще два шурупи і видаліть бічну платформу.

3. Просвердліть отвори. Точні місця для свердління вказані на картинках.

4. За допомогою гострогубців витягніть два металеві штифти.

5. Тепер можна розділити картридж на дві половини.

6. Візьміть до рук картридж. Вийміть із пазів світлочутливий барабан. Протріть його сухою тканиною і відкладіть убік.

Примітка! Без рукавичок не торкайтеся фоточутливого шару барабана.

7. Ті самі маніпуляції проробіть з валиком заряду.

8. Відкрутіть шурупи, показані на фотографії, та зніміть металеву пластину (лезо).

9. Очистіть бункер тонера, скориставшись вакуумним пилососом.

10. Переконайтеся, що всі деталі очищені від тонерного пилу та встановіть ракель, валик та фотобарабан у зворотній послідовності.

11. Тепер переходимо до тонер-картриджу. Зніміть кришку, натиснувши на пружинку.

12. Видаліть шуруп та боковушку, під якою знаходяться шестерні.

13. Вийміть дві шестерні. Переконайтеся, що на інших зубчастих коліщатках немає слідів тонера.

14. Дістаньте ролик перенесення зображення та протріть його.

15. Відкрутіть шуруп з протилежного боку тонер-картриджа та зніміть боковушку.

16. Від'єднайте лезо, викрутивши кілька шурупів.

17. Дістаньте заглушку. Пропилісосьте вміст бункера спеціальним пилососом. Вставте заглушку на місце.

18. Заправка картриджа 706 Canon LaserBase практично закінчена. Засипте свіжий тонер через щілину у бункері. Вам знадобиться 200-230 г.

19. Встановіть лезо та зафіксуйте його шурупами.

20. Нанесіть тонкий шар свіжого мастила на платформу з контактами.

21. Поверніть на місце ролик вияву зображення.

Примітка! Простежте, щоб вісь валика увійшла в паз бічної кришки.

22. Далі одягніть шестерні на наконечники, закрийте їх пластиковою платформою та вкрутіть шуруп.

23. Закріпіть пружинку у правильному положенні.

24. Одягніть захисну кришку на картридж.

25. Зберіть дві частини картриджа Canon 706 та вставте штифти.

26. Прикрутіть кришку-фіксатор світлочутливого барабана на місце.

27. Поверніть у вихідну позицію пружинку та синю ручку.

Доповнення:

Оскільки картридж Canon 706, заправка якого описана вище, має складну конструкцію, то ми рекомендуємо не експериментувати з пристроєм, якщо Ви не маєте належного досвіду та знань.

Якщо після завершення всіх робіт заправки картриджа були виявлені дефекти, то найкраще звернутися за допомогою до фахівцям. Наші майстри протягом 15 хвилин допоможуть розібратися з помилками, які Ви могли допустити під час самостійного заправлення картриджа.
