Заправка картриджа HP Q5942A (42A) для принтера HP Laser Jet 4250,4350

Сумісні принтери

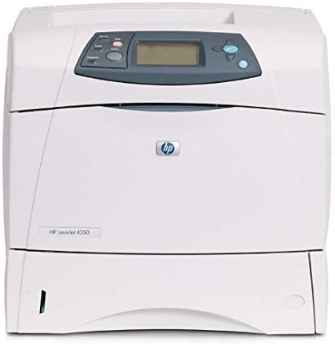

HP Laser Jet 4250	HP Laser Jet 4350

Необхідні інструменти

• сумісний тонер;
• сервісний пилосос для тонера;
• герметик;
• серветки;
• тальк;
• хрестоподібна та плоска викрутки.

Щоб захистити себе від шкоди тонера, використовуйте гумові рукавички, респіратор та окуляри. Також переконайтеся, щоб на робочу поверхню не потрапляли промені сонця, які можуть вивести з ладу фоточутливий барабан. Заправка картриджів лазерних принтерів вимагає від заправника зібраності та акуратності, тому суворо виконуйте наші рекомендації та розпорядження.

Детальна інструкція щодо заправлення картриджа HP Q5942A (42A) для принтера HP Laser Jet 4250, 4350

1. Розташуйте картридж на чистій і рівній поверхні. Вставте край плоскої викрутки в отвір захисної шторки і підтягніть ручку.

2. Вийміть напрямну. Будьте обережні і не втратите пружинний механізм кришки – відкладіть його убік.

3. З протилежного боку витягніть із пазів другу напрямну та видаліть шторку повністю.

4. Відкрутіть чотири гвинти та з лівого боку картриджа HP Q5942A (42A).

5. З правого боку пристрою викрутіть ще три гвинтики.

Увага! На цій стороні є три точки, в яких бічна панель припаяна до основи блоку. Якщо заправка картриджа HP Q5942A (42A) виконується вперше, необхідно надламати місця стиків. Для цього вставте викрутку в отвори, що позначені на нижніх картинках. Помалу докладайте зусиль, щоб не поламати боковину.

6. Тепер ви можете без проблем зняти бічні кришки. Утримуйте в цей час основу картриджа.

7. Поділіть пристрій на дві основні частини. Зніміть металеву платформу фотобарабану та сам вал.

8. Видаліть ролик первинної зарядки (PCR).

9. Відкрутіть обидва гвинти, що фіксують лезо очищення.

10. Видаліть лезо та очистіть бункер від відпрацювання. Якщо знехтувати цим кроком підвищується ризик поломки друкувального обладнання і, відповідно, з'являється потреба в ремонті принтера. Не забруньте клейкий ущільнювач жовтого кольору.

11. Вийміть металевий штифт, схожий на гак.

12. Візьміть до рук другу частину картриджа. Відкрутіть гвинт тонер-блоку та зніміть пружинку.

13. Зніміть кришку чорну втулку.

14. Видаліть магнітний ролик і не забудьте про біле кільце, яке може спати з осі валу під час вилучення. Протріть робочу поверхню деталі сухою чистою тканиною.

15. Зніміть пластиковий фіксатор та шестерню приводу.

16. Пропилісосьте тонерний відсік через щілину.

Примітка! Ми не рекомендуємо знімати дозуюче лезо (ракель), так як його досить складно вирівняти та правильно встановити. Тим більше, якщо ви погнете цю деталь, то доведеться замовляти нову і чекати поки її доставлять. Набагато швидше купити картридж у нас або викликати майстра для усунення несправності. Повторюємо – краще лезо не знімати.

17. Почніть потихеньку збирати картридж. Прикрутіть лезо очищення та переконайтеся, що клейкий ущільнювач щільно прилягав до планки. Скористайтеся герметиком. Не наносьте занадто товстий шар і слідкуйте, щоб він не потрапив усередину відсіку.

18. Встановіть ролик заряду. Нанесіть тальк на фотобарабан та встановіть його. Якщо світлочутливий рецептор зношений, проведіть відновлення картриджа – замініть деталь. Встановіть торцеву металеву планку та переверніть фотобарабан.

19. Помістіть у вихідну позицію магнітний ролик. Вісь валу має паз у вигляді півмісяця. Не забудьте одягнути бушинги – біле та чорне пластикове кільце.

20. Вставте в бічну кришку стопорне кільце.

21. Встановіть на місце боковину, прикрутіть її гвинтів і вставте у відповідний паз пружину.

22. Вдягніть на вісь магнітного ролика шестерню та пластикову платформу. Ось у формі півмісяця має потрапити в отвір планки. Заправка картриджа Q5942A практично завершена.

23. Вставте Г-подібний штифт.

24. З'єднайте обидві частини картриджа.

25. Протягніть контактну кришку і вкрутіть три гвинти.

26. Відкрийте заглушку тонерного відсіку. Картридж 42A для принтерів HP модельного ряду Laser Jet 4250 і 4350 вміщує близько 550 грам сумісного тонера.

27. Закрийте заглушку, надягніть кришку і прикрутіть її гвинтами.

28. Зарядіть пружину та надягніть захисну шторку. Заправка завершена.

Доповнення

Сподіваємося, що вам вдалося заправити картридж Q5942A (42A). Якщо ж у вас виникли складнощі або вам потрібно в найкоротші терміни відновити працездатність вашого принтера, то можете прямо зараз зателефонувати до нашого сервіс-центр – майстер прибуде на вказану адресу протягом дня.
