Заправка картриджа HP CC533A (304A) magenta для принтера HP COLOR LJ CP2025, CM2320

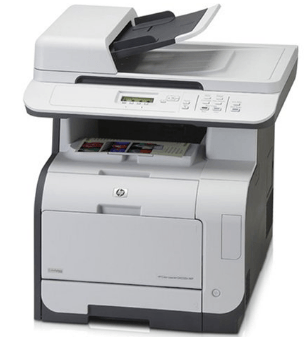

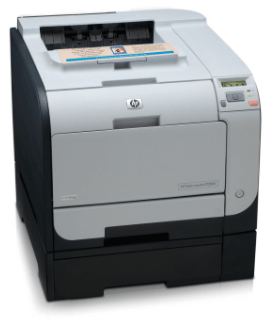

Сумісні пристрої

Необхідний інструмент:

• дві викрутки: з хрестоподібною та плоскою насічками;
• мастило;
• спеціальний пилосос із вакуумною технологією всмоктування;
• сухі серветки.

Детальний мануал із заправкою тонером лазерного кольорового картриджа HP CC533A (304A)

1. Поверніть картридж торцем і відкрутіть по 2 гвинти з кожного боку. Зніміть бічні кришки, які більше не фіксуються.

2. Акуратно розділіть пристрій на дві половини. Не пошкодьте верхній шар фотобарабану, який чутливий до світла та механічних пошкоджень.

3. Видаліть фоторецептор. Не торкайтеся голими руками його робочих поверхонь або використовуйте гумові рукавички, щоб запобігти налипанню зайвого тонера в процесі друку.

4. Видаліть чорний валик, очистивши його від слідів тонера.

5. Щоб заправка картриджа HP CC533A (304A) magenta пройшла без подій, а кінцевий результат вас задовольнив, необхідно очистити бункер із відпрацьованим порошком. Для цього відкрутіть металеву пластину, зніміть її та пропилососьте відсік. Фетрові ущільнювачі повинні бути спушеними – це дозволить запобігти пробудженню фарбуючого порошку під час роботи принтера.

6. Прикрутіть лезо.

7. Обробіть літієвим мастилом контактний паз картриджа і помістіть у відповідні роз'єми ролик первинної зарядки.

8. Продовжуйте заправку картриджа HP 304A magenta CC533A, переходячи до другої частини конструктиву. Відкрутіть гвинтики, зніміть боковину та шестерні приводу.

9. Видаліть платформу, попередньо позбавившись фіксуючого шурупа.

10. Дістаньте з пазів магнітний вал, але не втратите при цьому пластикові кільця, які служать для зменшення тертя у місці опори ролика. Протріть вал.

11. Відкрутіть дозуюче лезо і виконайте ретельне очищення бункера від старого тонера. Ще раз протріть всі поверхні пристрою.

12. Заправка картриджа HP 304A magenta CC533A виконується через щілину бункера. Засипте через неї 80-90 г порошку. Як сумісний тонер себе непогано зарекомендувала марка ColorWay серії HP 1215/2025. Не перевантажуйте бункер, щоб уникнути поломки «мішалок» – картридж у цьому випадку не підлягає ремонту.

13. Прикрутіть назад дозуюче лезо та платформу з контактами. Вставте магнітний ролик, переконавшись у наявності втулок на краях металевої осі. Прокрутіть ролик транспортування, щоб він покрився шаром тонера. Це дозволить отримати добрі відбитки вже з першої сторінки. Для стабільного функціонування принтера контактні пластини мають бути чистими, їх можна протерти спиртом.

14. Встановіть шестерні та закрийте їх захисною панеллю. Вкрутіть гвинти.

15. Лазерний кольоровий картридж HP 304A magenta CC533A обладнаний спеціальним датчиком. Перевірте його працездатність, користуючись схемою на малюнку нижче. Якщо при натисканні важеля чорний виступ не виїжджає, ви неправильно зібрали цю частину пристрою. Розберіть її і повторіть процес складання.

16. Встановіть фотобарабан на борту драм-картриджа (друга половина пристрою).

17. З'єднайте обидві частини картриджа. Перевірте, щоб пружинка та важіль датчика були розташовані правильно. Як зразок використовуйте зображення нижче.

18. Прикрутіть боковини та замініть чіп. Остання дія є обов'язковою, тому що вона дозволяє уникнути системних помилок у роботі друкуючого апарату. На цьому етапі заправлення завершено.
