Заправка картриджа HP CE390X для принтера LJ Enterprise 600, 602dn, 602n, 602x, 603dn, 603n, 603xh, M4555, M4555f, M4555fskm, M4555h

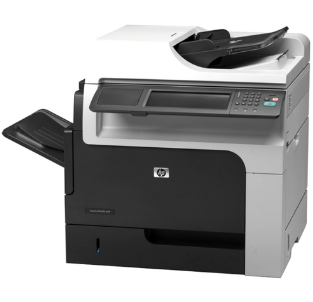

Сумісні апарати

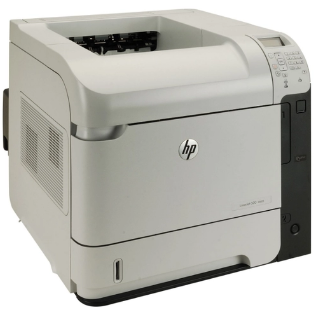

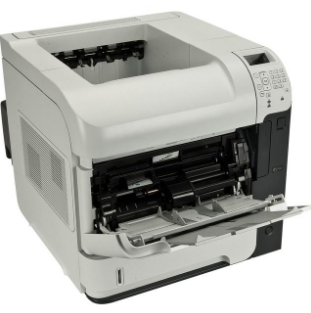

600	602dn	603dn

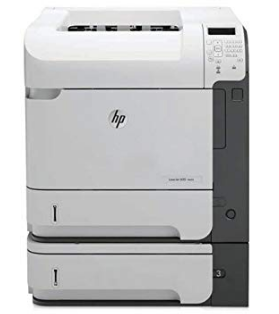

603xh	M4555	M4555fskm

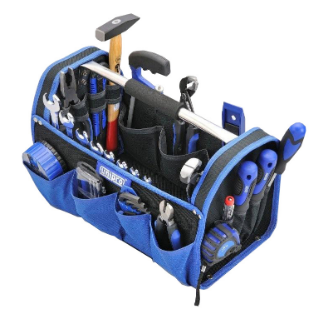

Інструменти для заправки картриджа HP CE390X

• сервісний пилосос;
• набір викруток;
• гострогубці;
• банк сумісного тонера;
• серветки, вушні палички;
• ізопропіловий спирт;
• мастило.

Заправка картриджа HP CE390X для принтера LJ Enterprise 600, 602dn, 602n, 602x, 603dn, 603n, 603xh, M4555, M4555f, M4555fskm, M455 інструкція для заправників-початківців та користувачів

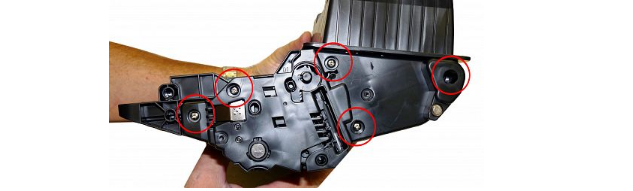

1. Витягнутий картридж, необхідно розвернути торцевими гвинтами до себе обличчям. Відкрутіть усі гвинтики за допомогою хрестоподібної викрутки. Зніміть кришку.

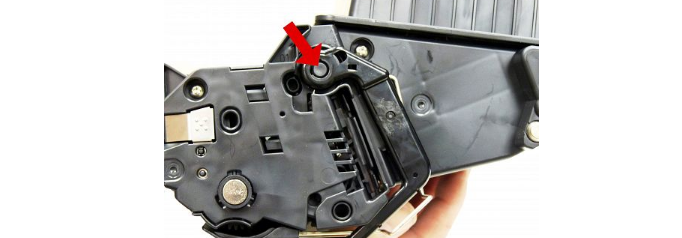

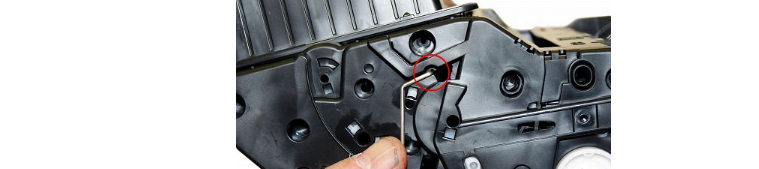

2. Видаліть металевий фіксатор захисної кришки фоторецептора: потягніть металеву планку у вільний бік.

3. Тепер видаліть пластмасову ручку, але не втратите пружинний механізм, що розташований під ним.

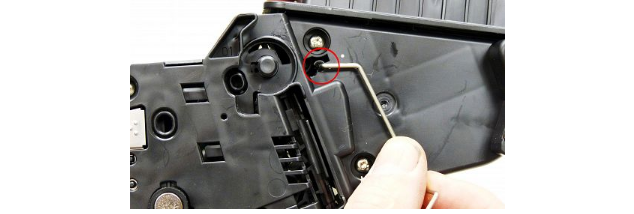

4. Тепер видаліть ще один металевий стрижень і повністю зніміть захисну шторку.

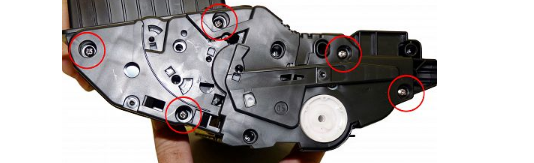

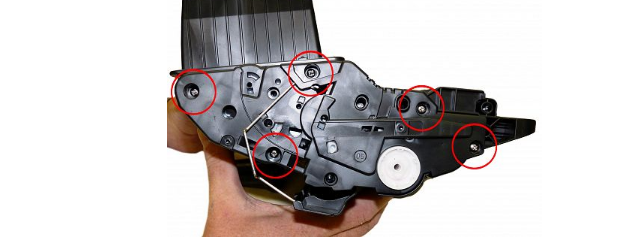

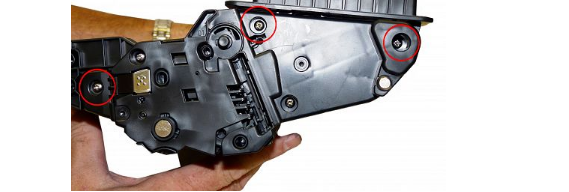

5. Відкрутіть 5 гвинтів, помічених на фотографії.

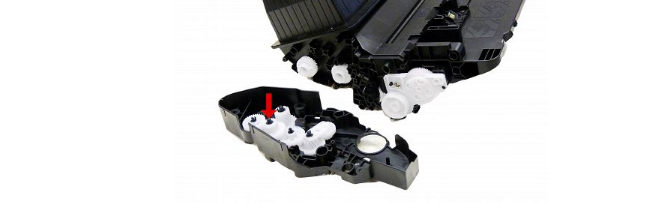

6. Видаліть бічну панель, яка є частиною шестерного блоку.

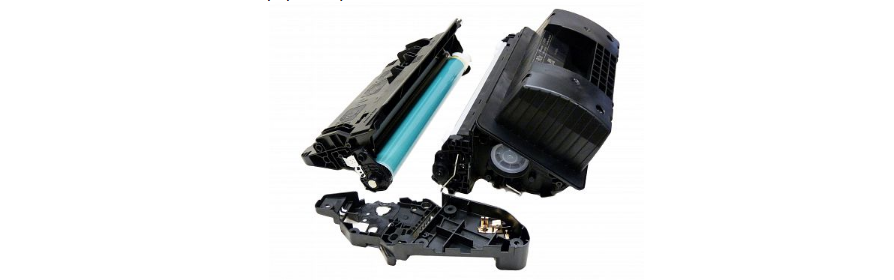

7. Зніміть панель з протилежного боку корпусу, роз'єднайте пристрій на дві частини. Будьте обережні – не пошкодіть фотобарабан (вал бірюзового кольору).

8. Відкрутіть гвинт і зніміть пластикову платформу.

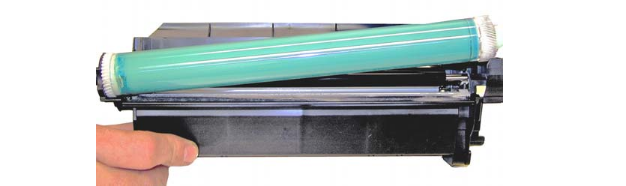

9. Дістайте з паз фоторецептор.

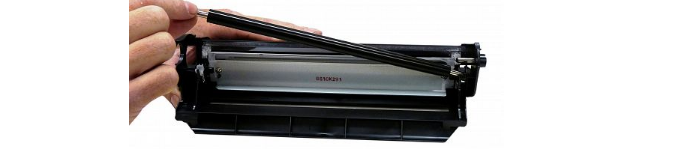

10. Дістаньте вал зарядки і протріть його серветкою зі спиртом.

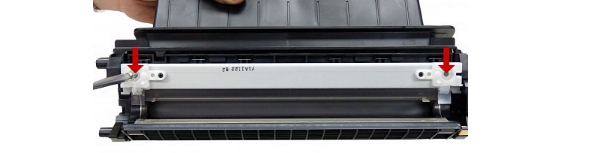

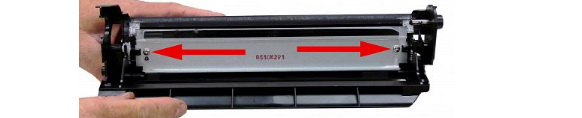

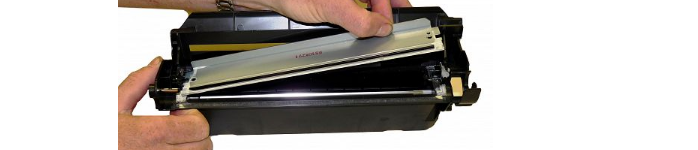

11. Заправка картриджа HP CE390X включає кілька основних етапів, один з яких є ретельне очищення відсіку з відпрацюванням. Для цього необхідно відкрутити гвинти, зняти лезо, що чистить, і пропилососити ємність тонерним пилососом. Не беріть до уваги фетрові ущільнювачі: вони повинні бути чистими і спушеними.

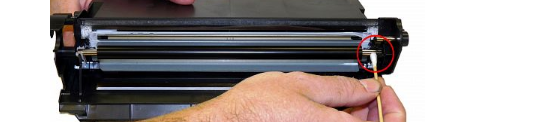

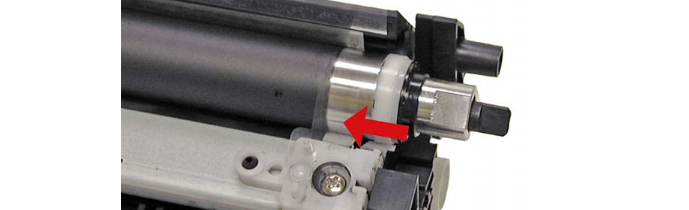

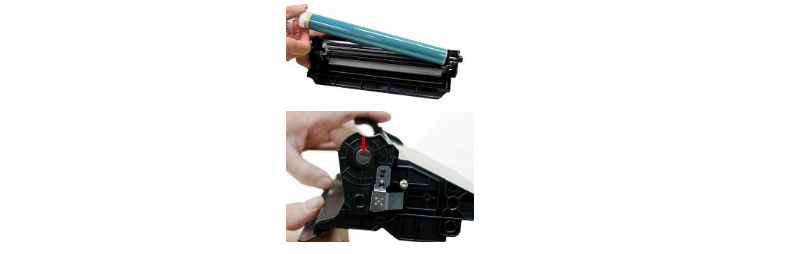

12. Зберіть драм-блок у зворотній послідовності: ракель, ролик заряду та фотобарабан. Змастіть контактне гніздо валика.

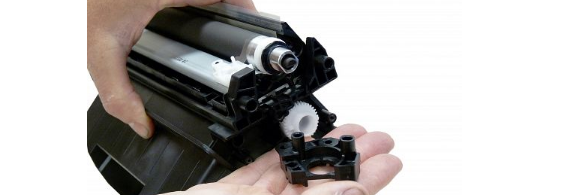

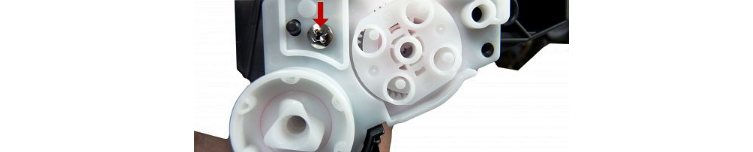

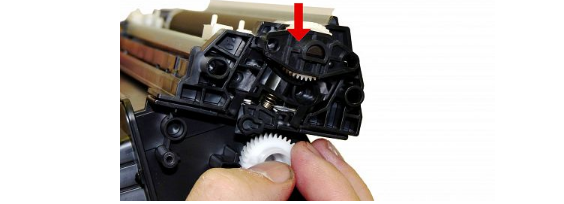

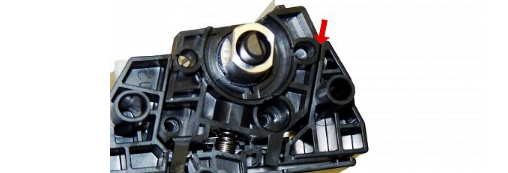

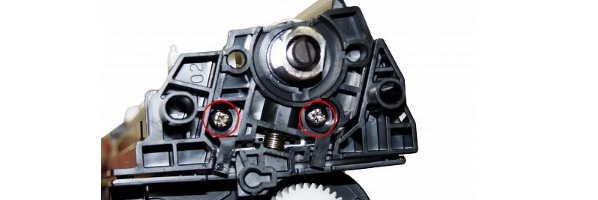

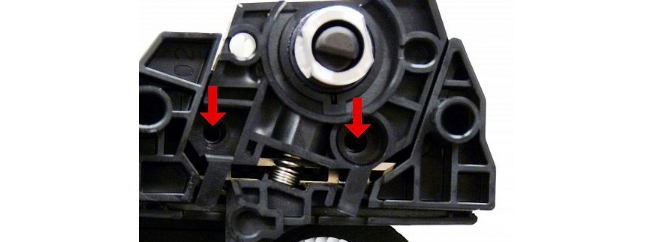

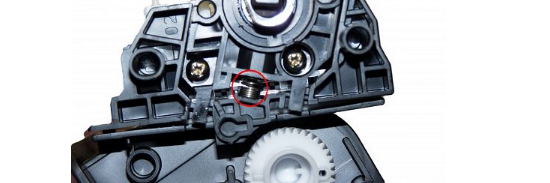

13. Перейдіть до другої частини лазерного картриджа. Зніміть платформу з шестернею приводу, відкрутіть гвинти та видаліть фіксуючий майданчик.

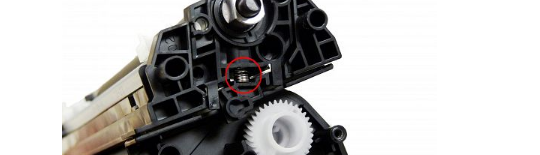

Примітка! Не втратите пружинку.

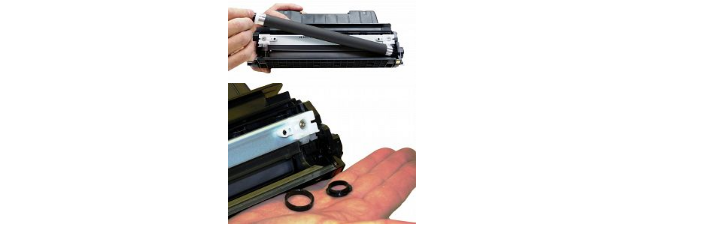

14. Видаліть магнітний ролик. Разом із ним знімуться втулки, які зменшують силу тертя. Їх не можна втратити.

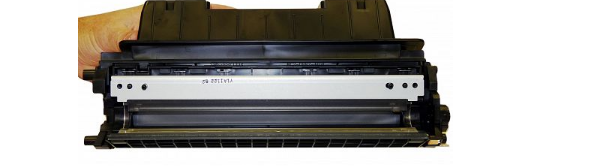

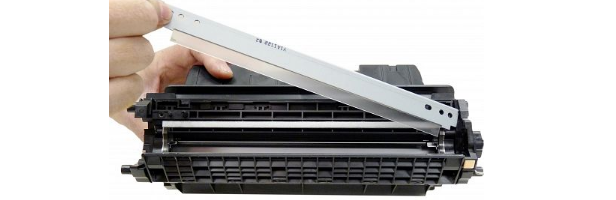

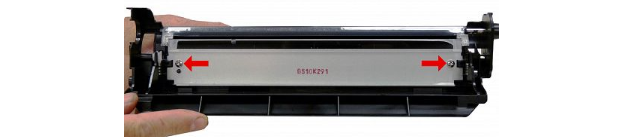

15. Зніміть дозуюче лезо.

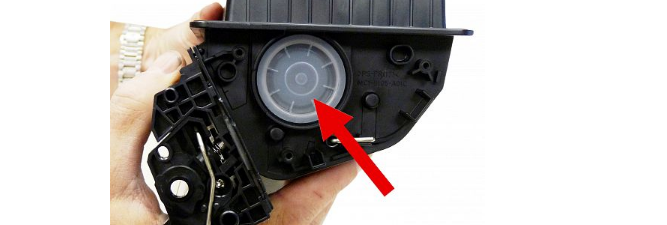

16. Відкрийте заглушку, витрусіть залишки тонерної фарби і пропилососьте бункер вакуумним пилососом.

17. Перевірте чистоту ущільнювальних смуг.

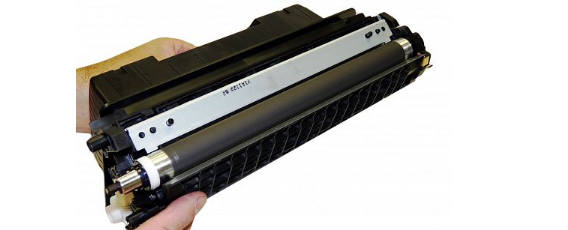

18. Встановіть лезо дозування та магнітний ролик. Очистіть обидві деталі від залишків тонера.

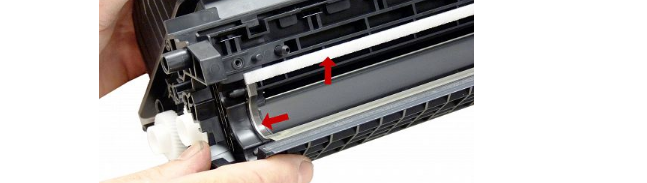

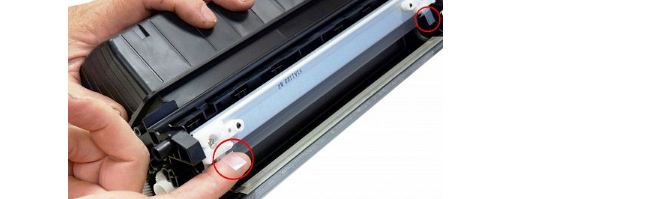

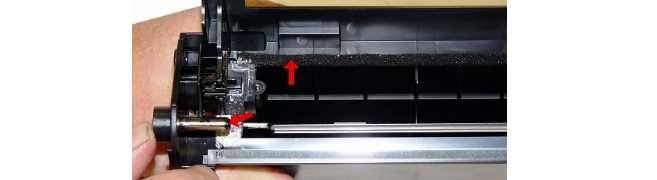

Увага! Тонерний уловлювач у вигляді тонкої плівки повинен знаходитися поверх валика.

19. Зберіть цю частину картриджа у зворотному порядку. Для правильності виконання цієї процедури використовуйте нижче:

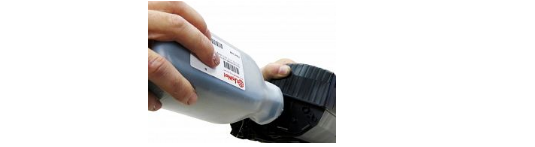

20. Засипте в лазерний картридж HP CE390X 1000 г тонера. Заткніть заглушку.

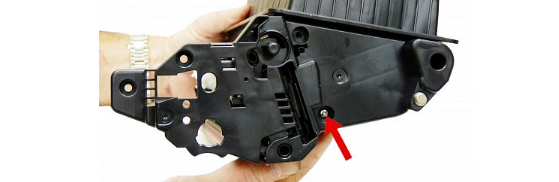

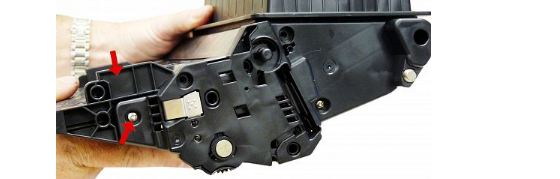

21. Прикрутіть бічну кришку, а потім другу частину лазерного картриджа.

22. Вкрутіть усі гвинти, одягніть захисну шторку, вставивши металеві тримачі. Зарядіть пружину та надягніть ручку.

23. Мікросхема не зупиняє роботу друкувального обладнання, але при включенні апарата випливатиме сповіщення про необхідність заміни картриджа. Заміна чіпа проводиться за потребою.

24. На цьому заправка картриджа завершена. Картридж готовий до експлуатації.
