Заправка картриджа HP CF214X (14X) для принтера M725dn, M725f, M725z, M725z+, M712dn, M712xh

Приклади сумісних принтерів

M725dn	M725f	M712dn	M712xh

Інструменти для заправки картриджа CF214X (14X)

• вигнуте шило;
• токопровідна мастильна речовина;
• серветки;
• пилосос із вакуумною технологією всмоктування для прибирання тонера;
• чіп-болванка;
• два шурупи;
• сумісний тонер + лійка;
• набір викруток;
• дриль з набором невеликих свердлів;
• канцелярський ніж;
• засоби захисту: рукавички, респіратор та ін.

Детальна інструкція із заправки картриджа HP CF214X (14X) для друкувальних пристроїв LaserJet Enterprise M725dn, M725f, M725z, M725z+, M712dn, M712xh

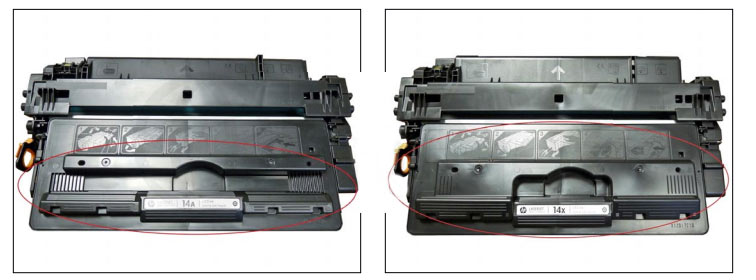

Примітка! Модель CF214X за своєю конструкцією практично ідентична з картриджем 14A. Єдина відмінність полягає у збільшеному обсязі бункера, що дозволяє роздруковувати більше копій документів.

1. Вийміть картридж із друкувального пристрою. Зніміть бічну ручку та 2 напрямні захисної шторки. Будьте уважні, тому що під чорною ручкою розташована пружина, яка може відскочити і загубитися. не допустіть цього.

2. Користуючись фотографіями, розташованими нижче, знайдіть на торцях корпусу металеві штифти. Для їх вилучення є 2 способи:

• зрізати пластик навколо штифта за допомогою канцелярського ножа;
• зробити отвір за допомогою дриля з внутрішньої сторони корпусу.

У першому випадку підвищується ризик того, що фіксатори випадуть під час встановлення, транспортування або експлуатації картриджа HP CF214X (14X). Тому ми рекомендуємо використовувати другий метод.

3. На фотографіях відмічені місця для свердління. Робіть отвори акуратно, щоб не сильно пошкодити корпус.

4. Тепер за допомогою вигнутого шила виштовхніть фіксатори та відкладіть їх.

5. Конструкція картриджа легко роз'єднується на дві частини. Візьміть до рук меншу частину, на якій встановлено вал бірюзового кольору. Підтягніть втулку фоторецептора плоскою викруткою і вийміть її.

6. Дістаньте з пазів фоточутливий барабан і вал заряду (чорний ролик). Видаліть з них залишки тонера, скориставшись серветкою.

Увага! Якщо перед початком заправки ви виявили дефекти друку, які не пов'язані з низьким рівнем тонера, перевірте стан світлочутливого барабана. На його поверхні не повинно бути сколів, подряпин, потертостей. При виявленні таких деталей потрібно замінити. Насправді себе добре зарекомендував вал торгової марки SCC із запатентованою технологією ZeroTwist. Чи сумніваєтеся у виборі фоторецептора? Замовте послугу відновлення картриджа у нас і отримайте працюючий принтер вже через 15 хвилин після приїзду майстра.

7. Відкрутіть 2 гвинти, що фіксують металеву пластину – лезо очищення. Видаліть залишки тонерного пилу з бункера з відпрацьованою фарбою.

8. Протріть край леза і прикрутіть його на місце. Реалізуйте встановлення зарядного валу та фоточутливого ролика. Змастіть вісь чорного ролика літієвим або іншим мастилом, що проводить струм.

9. Перевірте правильність положення пружинного механізму. Для звіряння скористайтесь картинкою нижче. Встановіть бічну платформу.

10. На край втулки фотобарабану необхідно нанести краплю мастила. Ця дія дозволить забезпечити нормальне функціонування картриджа HP CF214X (14X), заправка якого реалізується на даний момент. Відкладіть драм-блок.

11. Візьміть тонерний блок. Якщо заправка картриджа CF214X виконується вперше, необхідно видалити заклепки з пластику, розташовані з боку шестерень. Для цього скористайтесь канцелярським ножиком.

Примітка! Видаляти заклепки з протилежного боку ми настійно не рекомендуємо, так як правильно встановити боковушку із цього боку досить проблематично. Якщо ж ви пошкодили корпус виробу або втратили важливі деталі конструкції, то рекомендуємо купити нові картриджі для принтера M725/M712 або звернутися за допомогою до нашого сервісного центру.

12. Плоский викруткою підтягніть кришку, щоб порушити цілісність заводського паяння. Будьте обережні, щоб не зламати кришку.

13. Огляньте шестерні на наявність тонерного пилу. Видаліть девелопер і протріть його.

14. Відкрутіть дозувальне лезо (Doctor Blade) і зніміть його. Пропилісосьте контейнер.

15. Для заправки картриджа HP CF214X (14X) через щілину необхідно засипати 650-700 грам сумісного тонера. Найкраще використовувати порошок торгової марки Static Control.

16. Видаліть залишки тонера з ущільнювачів та зафіксуйте лезо двома гвинтами.

17. Змастіть посадкове місце магнітного ролика, розташуйте в пазах саму деталь і надягніть на її вісь білу шестерню.. >

18. Приставте відламану кришку до основи тонер-блоку та вкрутіть на місце заклепок шурупи.

19. Об'єднайте тонер- та драм-блок. Пружинки мають стати рівно. Вставте металеві штифти.

20. Зарядіть пружину та зафіксуйте захисну шторку.

21. Замініть чіп. Заправка CF214X добігла кінця. Немає часу розбиратися у пристрої картриджа, шукати витратні матеріали та інструменти? Тоді можете звернутися за допомогою до СЦ ТонФікс та отримати робочий принтер у день оформлення заявки. Для уточнення деталей співробітництва звертайтесь до наших менеджерів. Номери телефонів наведені на сайті.
