Відновлення, розбирання та заправлення картриджа HP CF234A (34А) для принтера

Сумісні принтери

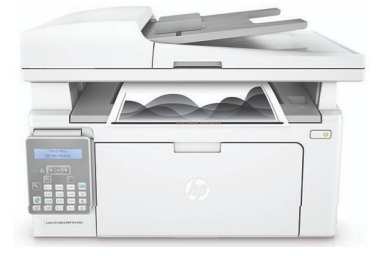

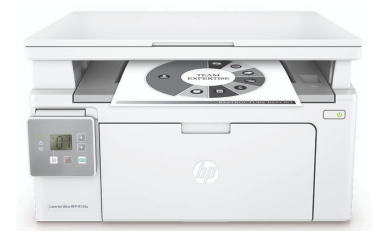

M134a	M134fn	M106

Що потрібно для обслуговування картриджа HP CF234A

1. 1 тонерний пилосос або станція;
2. 2 респіратор;
3. 3 окуляри;
4. 4 медичні рукавички;
5. 5 чип;
6. 6 викрутки: хрестова та плоска;
7. 7 фоторецептор
8. 8 ізопропіловий спирт

Увага! Картриджі цієї серії створені за технологією Samsung і складаються з двох частин: тонер-картридж CF233A (33A) і драм-картридж CF234A (34A). Якщо ви хочете дізнатися, як заправити картридж CF234A та чим заправляти, то відповідь – ніяк і нічим. При низькому рівні тонера потрібно заправляти картридж HP CF233A (33A) – це інша стаття.

Навіщо потрібно розбирати картридж CF234A?

1. 1 Закінчився ресурс фоторецептора. Потрібно провести відновлення картриджа HP 34A, замінити зношену деталь.
2. 2 Принтер бруднить листи. У цьому випадку потрібно розібрати та почистити відсік із відпрацьованим тонером.
3. 3 МФУ HP видає помилку «09». Та ж причина, що й у пункті №1. Якщо не замінити фотовал у картриджі CF234A, заправка принтера безглузда. Пристрій друкувати не буде.

Інструкція з розбирання та відновлення картриджа HP CF234A (34A) для принтерів M106 та МФУ M134a/fn

Увага! Рекомендуємо фотографувати кожен крок – це значно спростить процес зворотного збирання.

1. Після вилучення драм-юнита потрібно провернути чорний прапорець, зняти його та пружину, розташовану під ним. Зніміть торцеву пружину, підчепивши її викруткою.

2. Підніміть викруткою або руками одну частину драм-юнита і розділіть їх. Будьте обережні, щоб не пошкодити контактну групу – на фото ліворуч вона позначена червоним прямокутником. З іншого боку посуньте білий гачок до упору, як показано на фото. Розділіть картридж HP 34A CF234A на дві половини – виробник подбав про те, щоб це було складно зробити, тому знадобиться певна вправність.

3. Зсередини піддягніть штифт пласкою викруткою. Дістаньте його плоскогубцями. Витягніть фоторецепторний вал (бірюзового кольору), не втрачаючи білі втулки.

4. Дістаньте зарядний вал. Для цього проверніть білі гачки, розташовані по краях, і потягніть за один з них вгору. Щоб потім не ставити питання, чому принтер друкує смугами, ретельно пропилососьте відсік з відпрацьованим тонером.

5. Протріть зарядний вал ізопропіловим спиртом, щоб на ньому не залишилося нагару, і приступайте до збирання. Встановіть шестерню і поверніть його в початкове положення. Встановіть фотовал, поверніть на місце втулку. На втулці є струмопровідне мастило, його витирати не можна.

6. Розбирання картриджа CF234A не завершене. Для стабільної роботи принтера потрібно очистити лезо дозування. Для цього візьміть другу частину драм-юніта, зніміть дві пружинки. Відкрутіть гвинти, вийміть чорну панель.

7. Зніміть усі передавальні шестерні та храповик, так само вчиніть з пружинним механізмом і чорним пластиковим гачком.

8. Відкрутіть два гвинти. Тепер потрібно підчепити боковину викруткою і зняти її.

Примітка! Виробник виступає проти обслуговування картриджів, тому у двох місцях бокова кришка тримається на заклепках. Їх потрібно дуже акуратно зламати. Відновлення картриджа HP 34A, заправка 33A, усунення дефектів друку і обслуговування оргтехніки краще довірити майстрам нашого сервісу. Так ви зекономите час, сили і гроші.

9. Вийміть із посадкового гнізда вал проявки, очистіть край леза дозування, не пошкодивши гумову частину. Забруднення дозуючого леза або його пошкодження часто призводить до дефекту, коли принтер друкує з полосами. Пропилососьте відсік.

10. Очистіть проявочний ролик, протріть ізопропіловим спиртом, а потім насухо. Поверніть ролик на місце. Прикрутіть боковину. Встановіть гачок і пружину.

11. Поверніть на місце шестерні, чорний пластик. Встановіть пружинки.

12. З'єднайте дві частини драм-юніта. Натягніть пружину.

13. Встановіть гачок із пружинним механізмом. Замініть чип. На картриджах CF234A чип змінюється просто. Виштовхніть убік старий і вставте новий. На цьому розбирання драм-картриджа HP 34A та його обслуговування завершені.

Відновлення картриджа HP CF234A (34A) у Києві

Тепер ви знаєте, з чого складається драм-юніт CF234A, як його розібрати, замінити фотобарабан і очистити. Настійно не рекомендуємо обслуговувати його самостійно. Картридж складний, тому висока ймовірність, що ви припуститеся помилки при його розбиранні/збиранні. У кращому випадку доведеться міняти картридж, у гіршому – ремонтувати принтер. Довірте картридж LaserJet CF234A (34A) майстрам сервісу TonFix – ми гарантуємо високу якість друку, безперебійну роботу МФУ та оперативне надання послуг.
