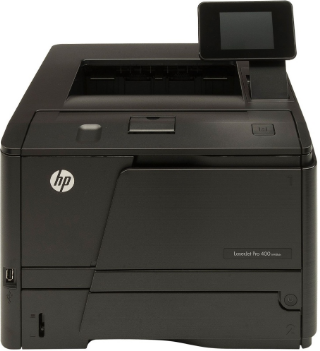

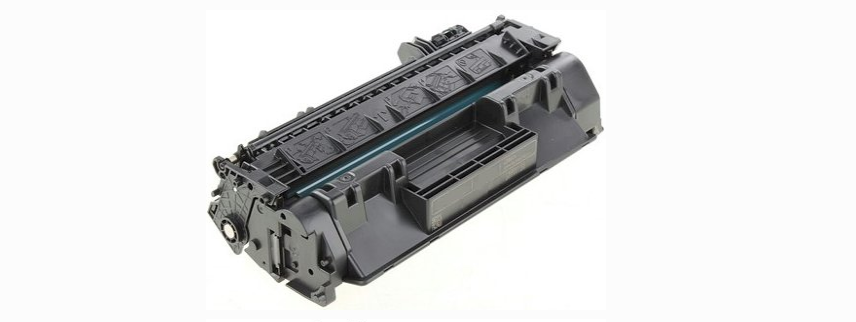

Заправка картриджа HP CF280X (80X) для принтера HP LaserJet Pro 400 M401dn, M401dw, M401a, M425dn, M425dw, M401d, M401dne

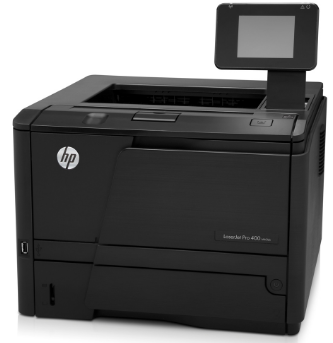

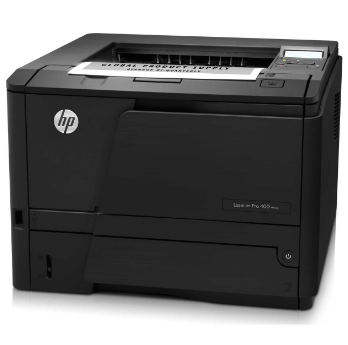

Сумісні пристрої друку

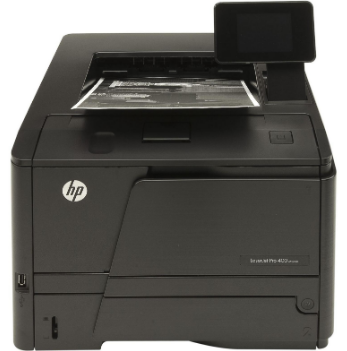

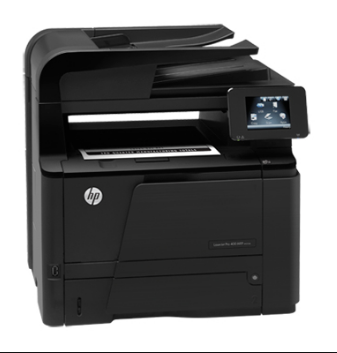

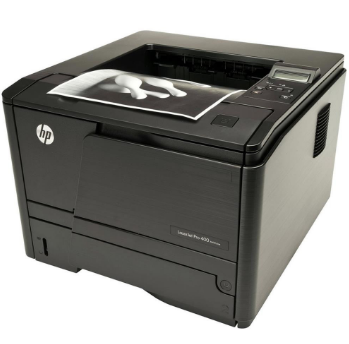

M401dn	M401dw	M401a	M425dn

M425dw	M401d	M401dne

Необхідні інструменти

• набір викруток;
• гострогубці або щипці;
• тальк;
• чисте ганчір'я без ворсу або серветки;
• струмне мастило;

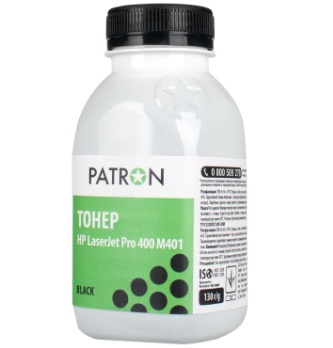

• баночка тонера Hanp або IMEX MGI/HiBk 1010;
• дриль та маленькі свердла (якщо заправка здійснюється вперше);
• кілька саморізів (їх розмір повинен збігатися з діаметром свердлів, що використовуються);
• вакуумний пилосос для тонерного та паперового пилу;

Інструкція (мануал) із заправки картриджа HP CF280X (80X)

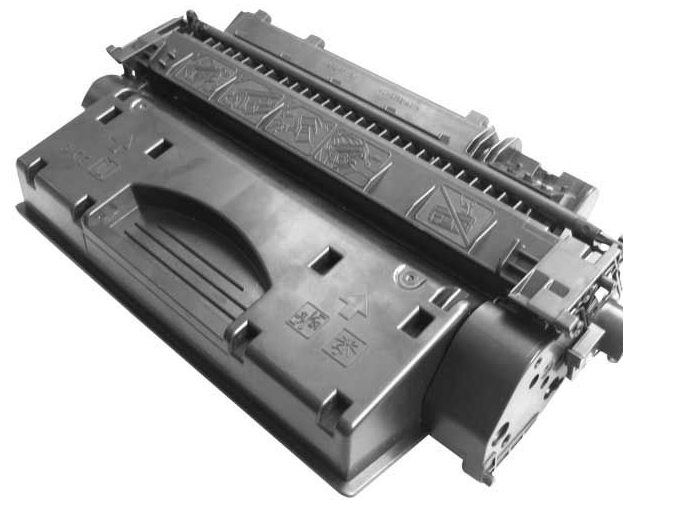

1. Витягніть картридж із друкувального обладнання та покладіть його на рівну поверхню.

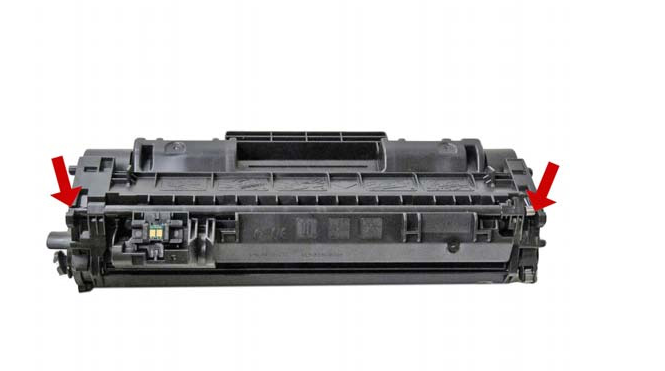

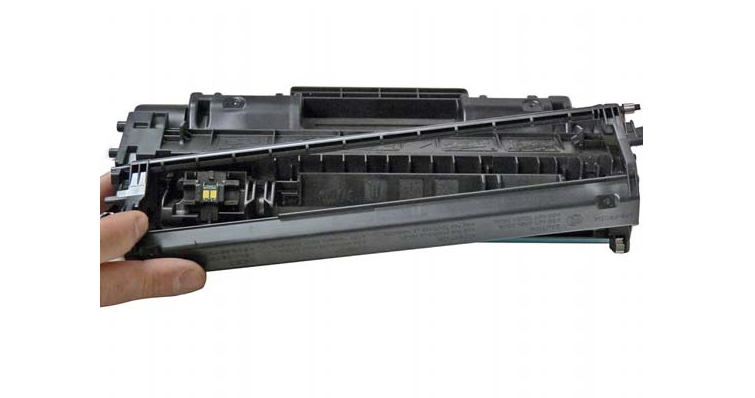

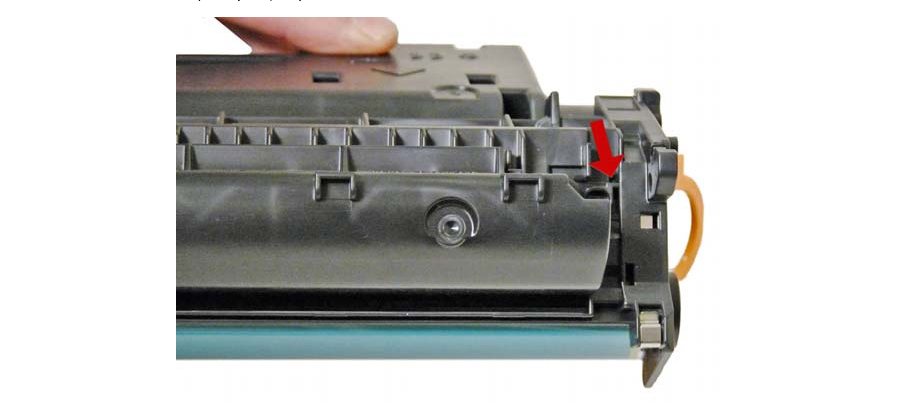

2. Плоска викрутка допоможе зняти захисну шторку фоторецептора. Підтягніть її в тих місцях, які позначені на малюнку:

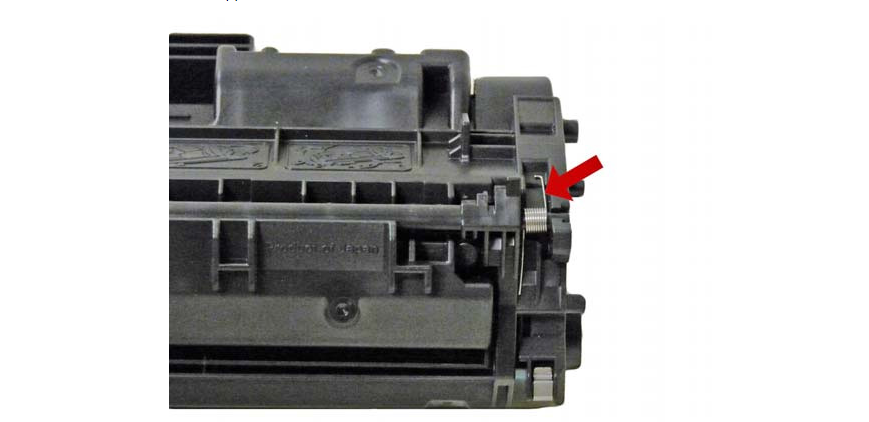

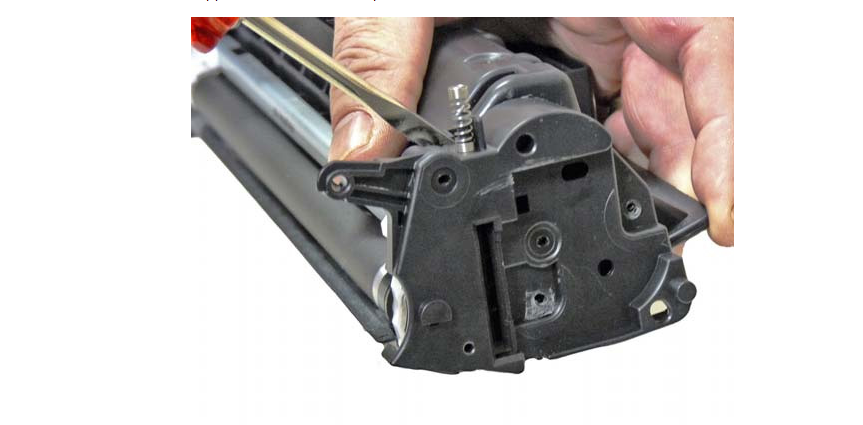

3. Зверніть увагу на положення пружинного механізму. Це необхідно, щоб зворотне складання картриджа пройшло успішно.

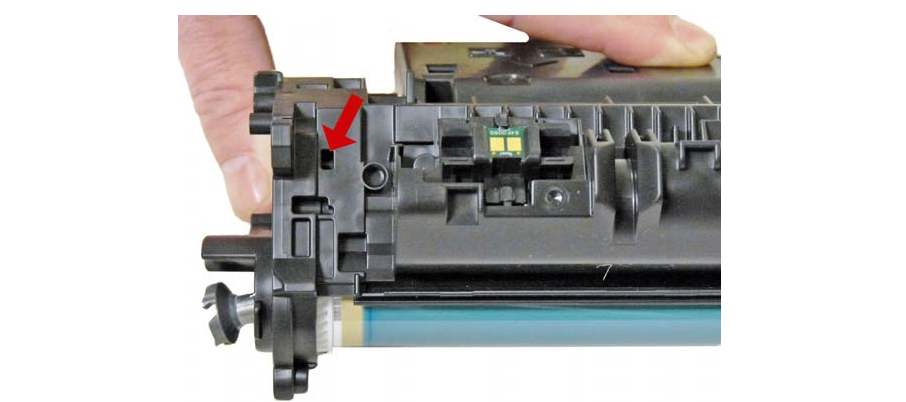

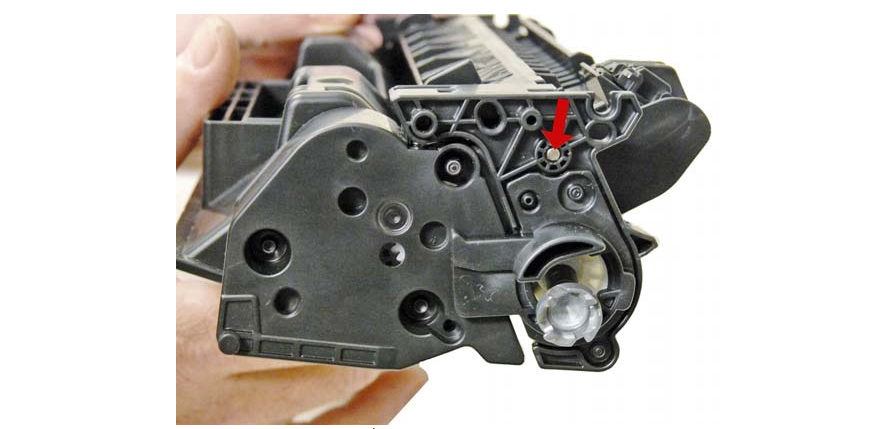

4. Виконайте заглиблення в місцях, вказаних на фотографіях:

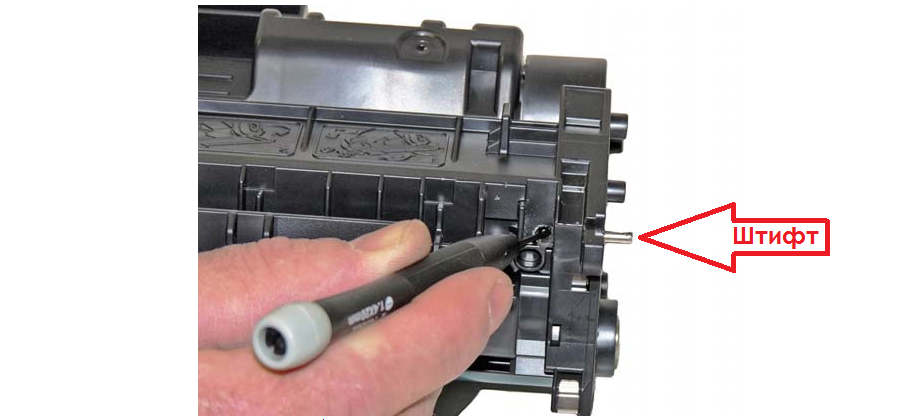

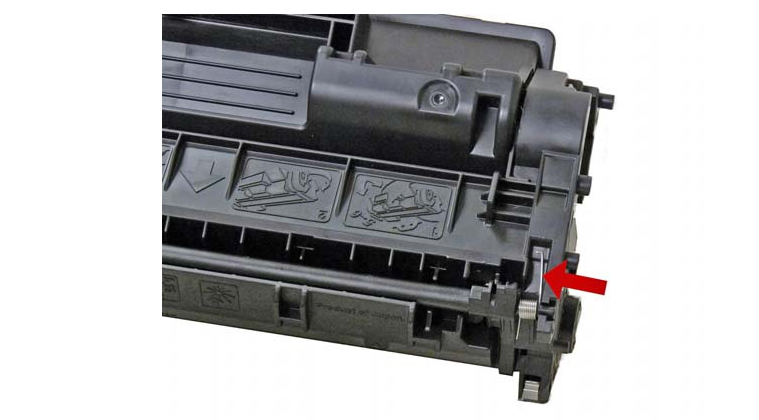

5. Через отвори за допомогою маленької викрутки ви зможете виштовхнути штифти з обох боків картриджа, як це показано на малюнку:

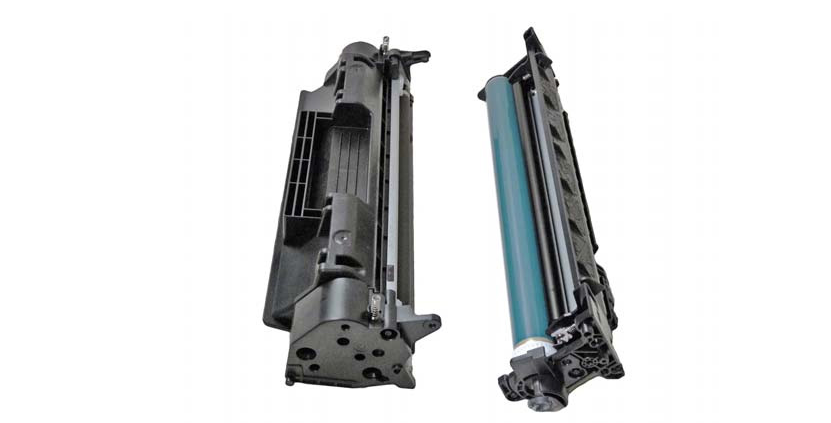

6. Розділіть пристрій на дві половини.

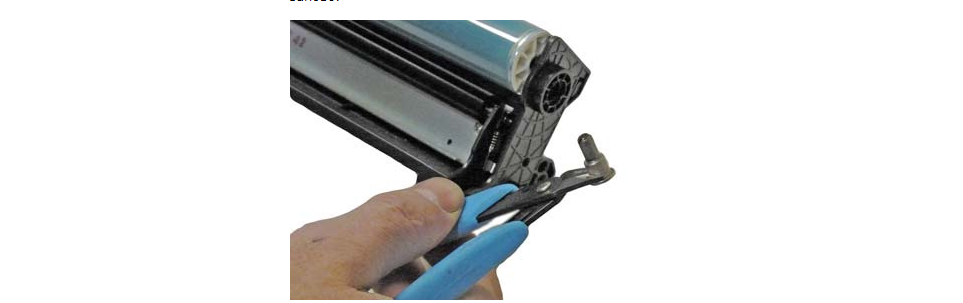

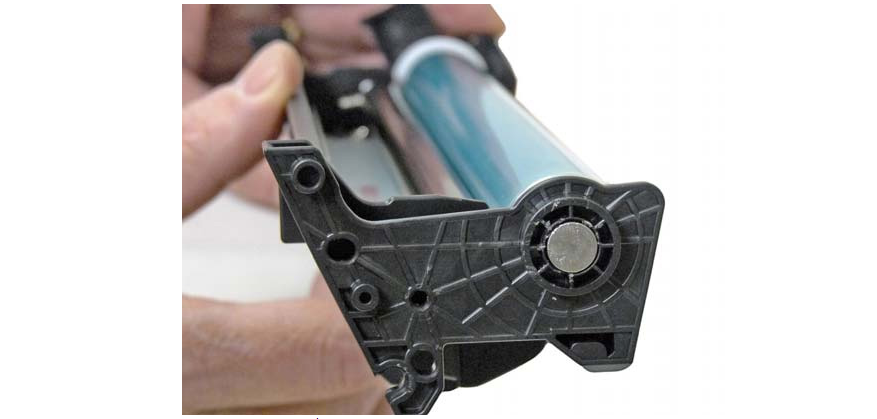

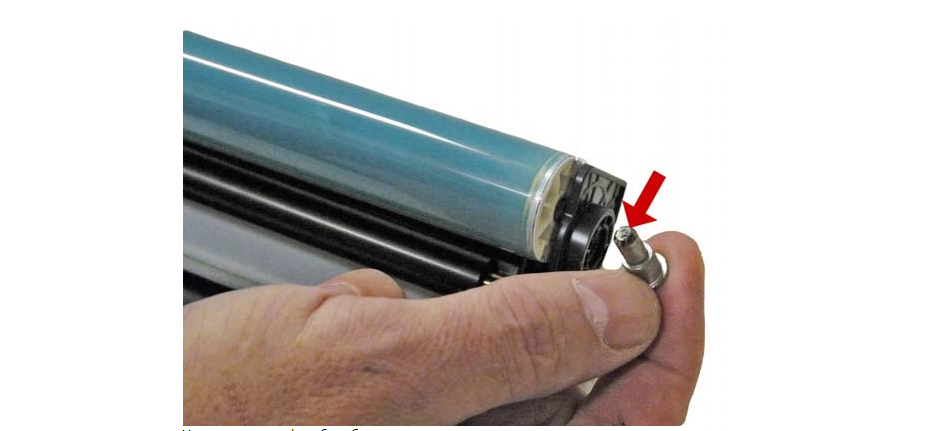

7. Тепер необхідно витягти фотовал. Виштовхніть штифт зсередини і видаліть його остаточно, скориставшись плоскогубцями.

Примітка! Будьте обережними з фоточутливим барабаном. Якщо ви пошкодите його верхній шар, то доведеться проводити процедуру відновлення. Ви можете замовити цю послугу (до неї входить заправка картриджа HP LJ CF280X (№80X) та встановлення нового фоторецептора) у нашому сервісі з виїздом майстра по Києву.

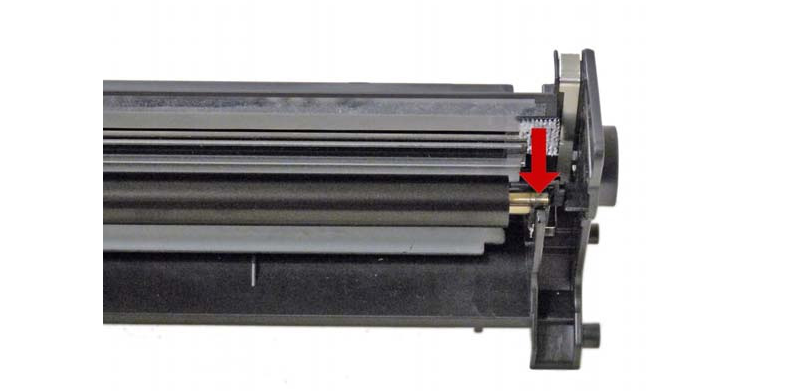

8. Перевірте наявність мастила на штифті, який відіграє роль провідника. Нанесіть шар літієвої мастила при її недостатній кількості. Не втратите елемент конструкції.

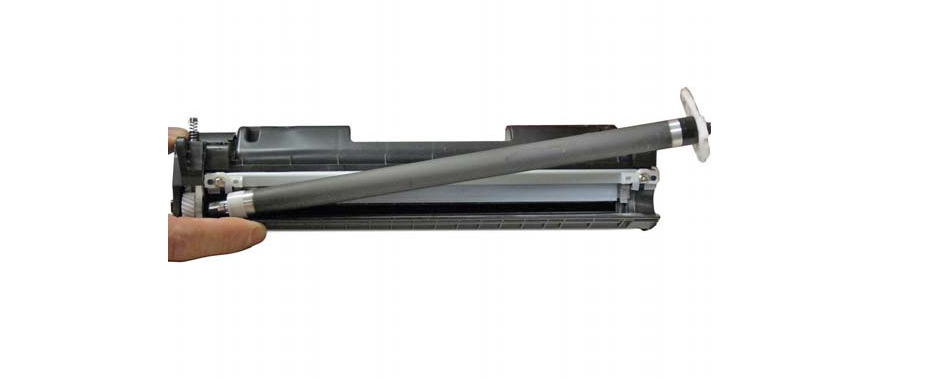

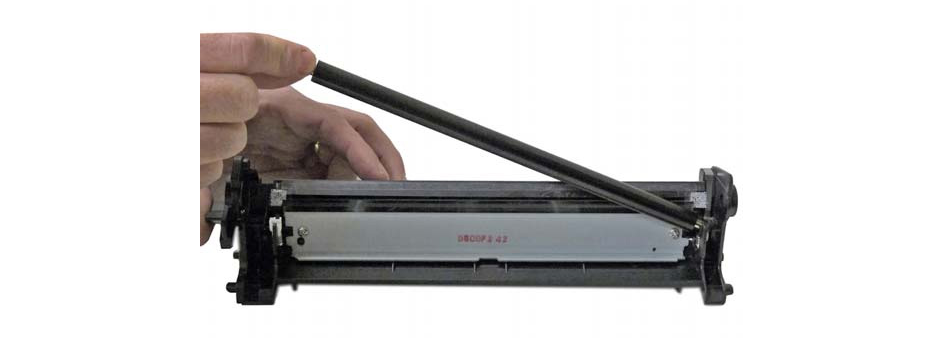

9. Видаліть ролик первинного заряду і протріть його ганчіркою без ворсу або серветками.

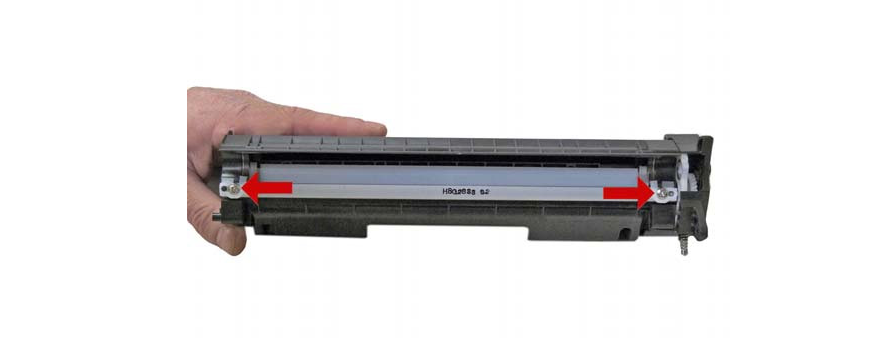

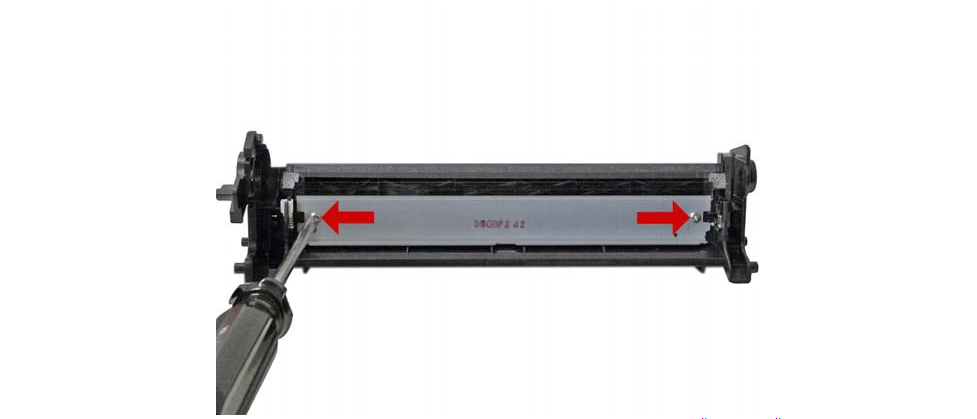

10. Викрутіть лезо, що є металевою пластиною, і протріть його. Очистіть вміст бункера з відпрацюванням тонерним пилососом.

Увага! Щоб після заправки картриджа HP CF280X не виникло дефектів друку, і не сталося висипання відпрацьованого тонера – використовуйте спеціальний пилосос (не побутовий) із вакуумною технологією всмоктування.

11. Поверніть валик заряду на місце. Посадкове гніздо змастіть струмопровідним мастилом.

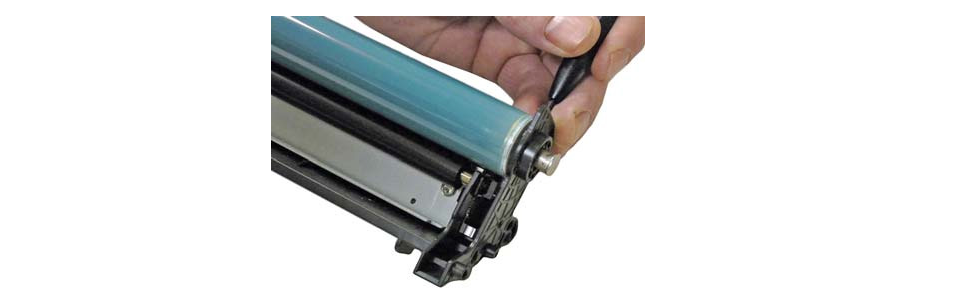

12. Нанесіть легкий шар тальку на поверхню фотобарабану та зафіксуйте його в пазах. Вставте штифт.

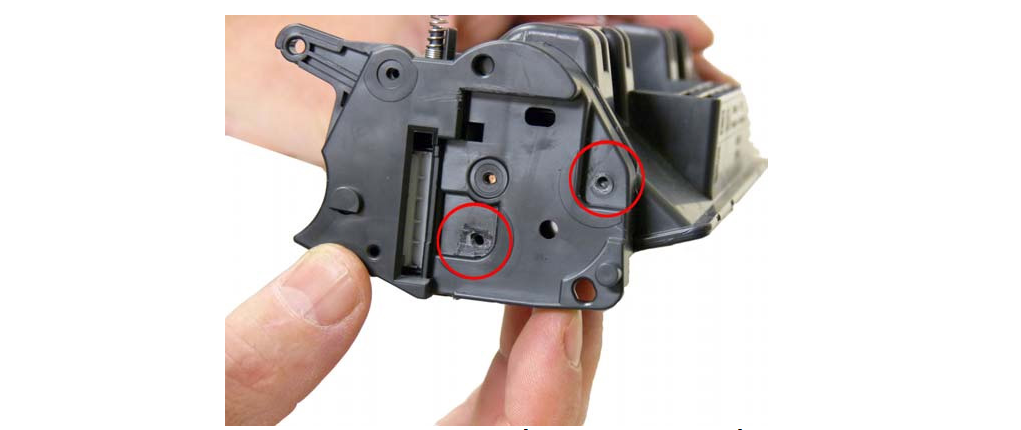

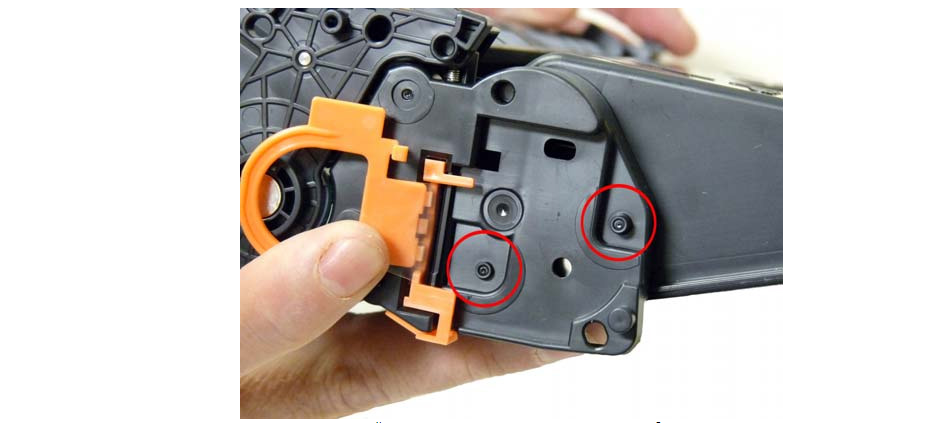

13. Відкладіть драм-картридж убік і перейдіть до картриджа. На його борту ви знайдете дві заклепки.

14. Просвердліть їх у місцях отвору.

Примітка! При наступних заправках дриль вам більше не знадобиться.

15. Викрутіть плоску викрутку бічну панель.

16. Витягніть магнітний валик та білу шестерню.

17. Відкрутіть гвинти, дістаньте лезо дозування. Не втратите білі прокладки під гвинтами.

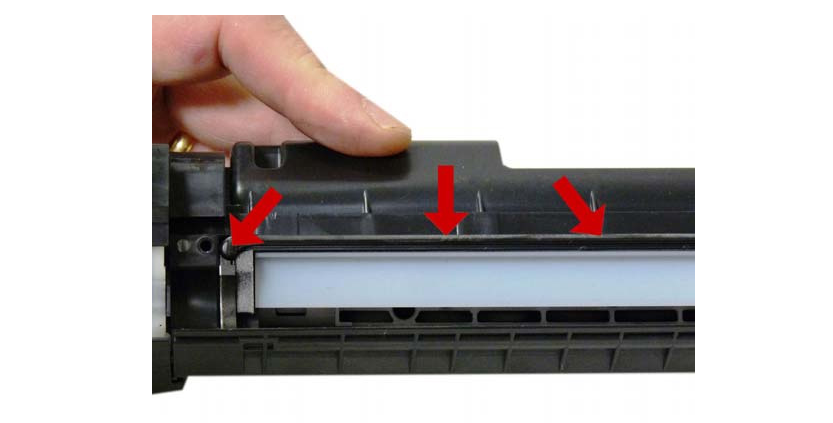

18. Очистіть робочі поверхні пилососом. Під час заправки картриджа HP CF280X особливу увагу приділяйте місцям, які відмічені на фотографії.

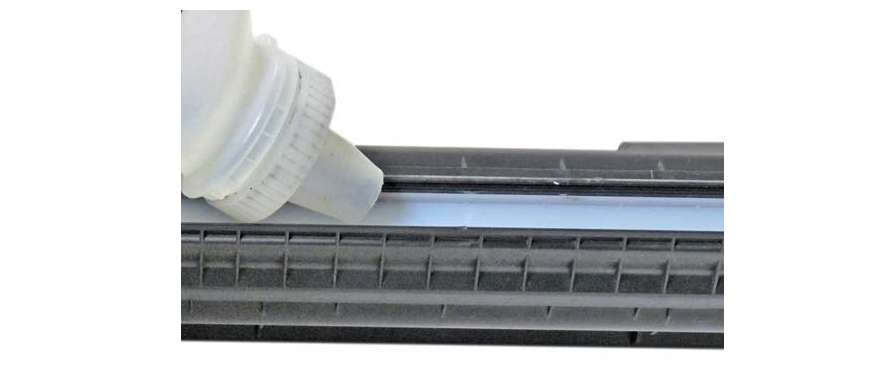

19. Засипте в контейнер не більше 300 г тонерного порошку. Заправка картриджа HP CF280X (80X) для принтера Hewlett-Packard практично завершена.

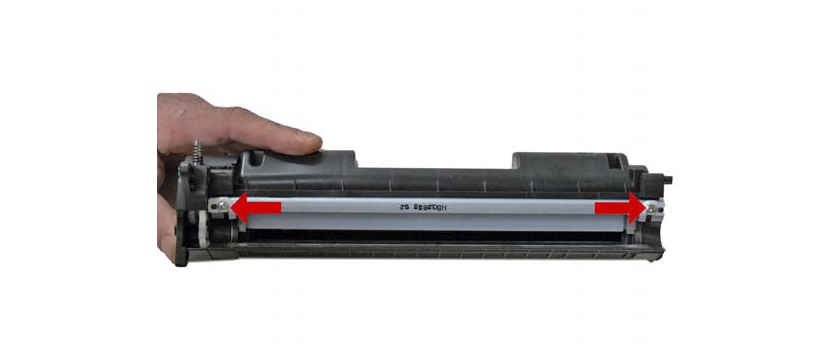

20. Зафіксуйте лезо очищення двома гвинтами по краях.

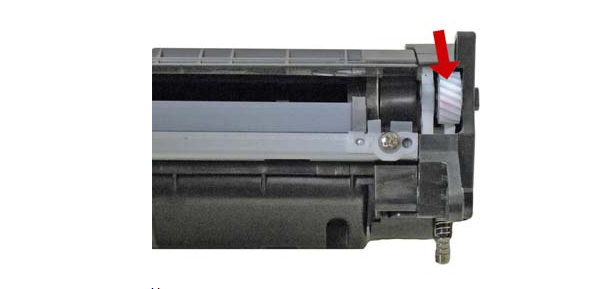

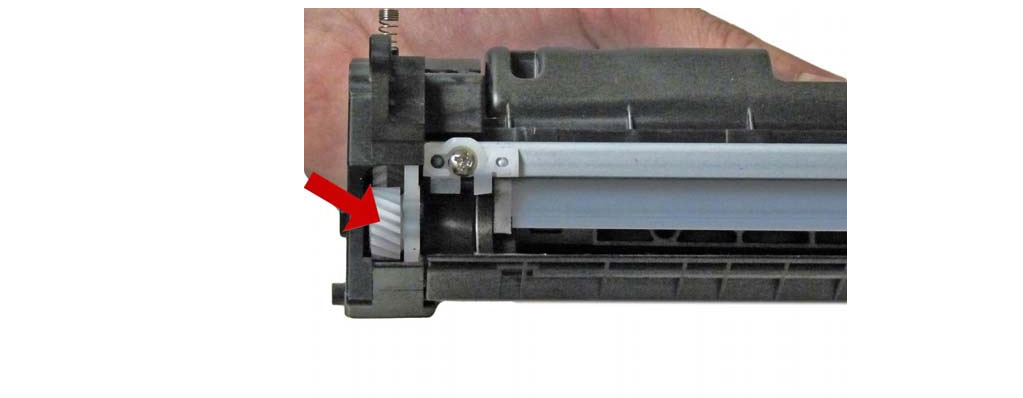

21. Вставте шестерню магнітного валика.

22. Встановіть ролик. Проконтролюйте, щоб його вісь потрапила в отвір у вигляді півмісяця.

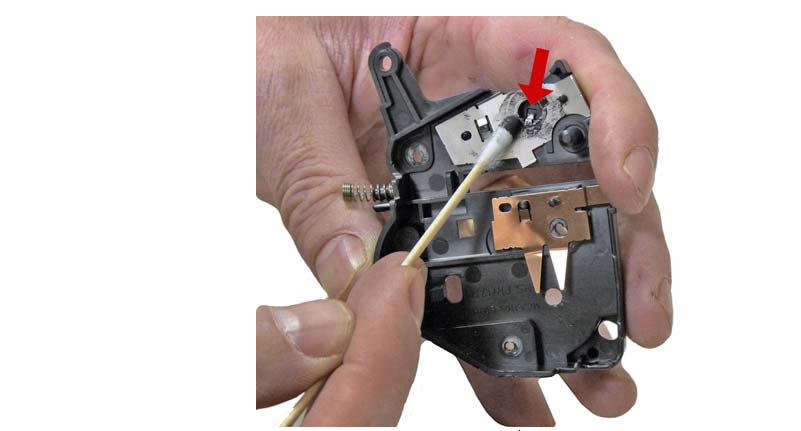

23. Протріть внутрішню поверхню боковушки від залишків тонерної фарби. Нанесіть мастило на металеві частини панелі.

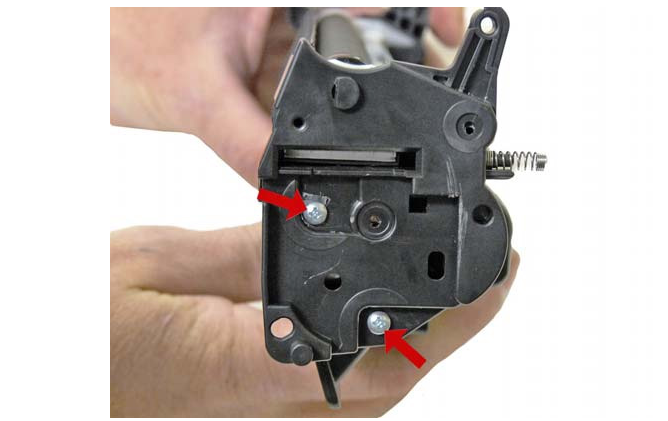

24. Закріпіть бічну платформу двома шурупами.

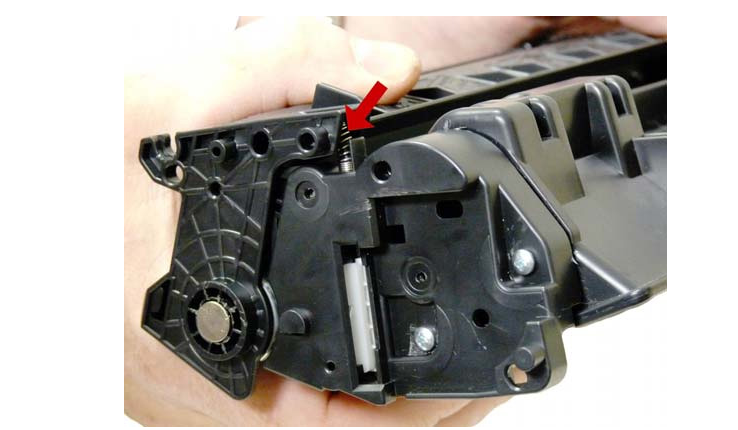

25. Зберіть драм-картридж та тонер-картридж. Пружини мають стояти рівно.

26. Вставте штифти.

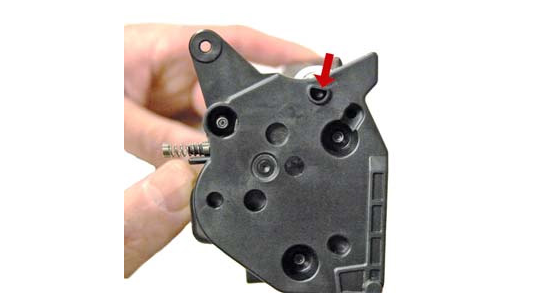

27. Поверніть захисну шторку на місце. Зверніть увагу на пружинний механізм.

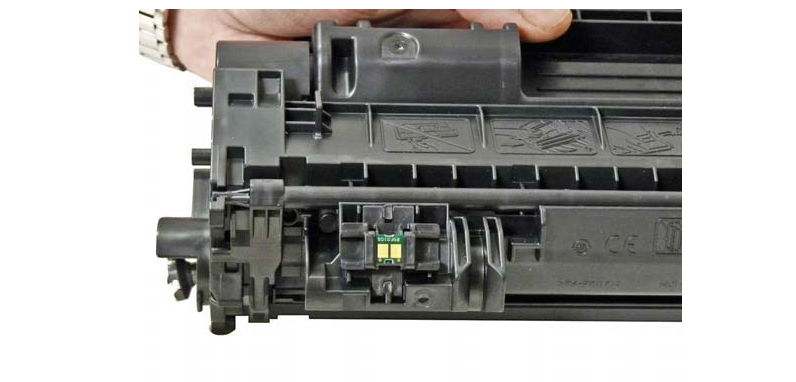

28. Заміна чіпа не є обов'язковою умовою, оскільки мікросхема не впливає на процес друку.

29. Заправка картриджа HP CF280X (80X) для принтера HP завершена!
