Заправка картриджа HP CF351A (№130A) cyan для принтера HP COLOR LJ M176n, M177fw

Сумісні пристрої

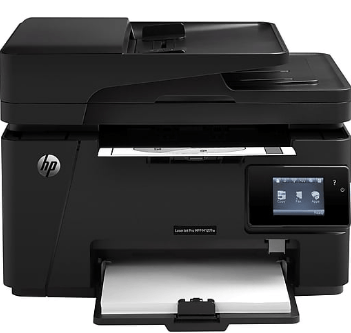

HP M176n	HP M177fw

Підготовка інструменту та комплектуючих

• хрестоподібна викрутка;
• плоска викрутка;
• ємність із тонером;
• воронка;
• щуп;
• гумові рукавички;
• будівельні окуляри;
• респіратор або інший засіб захисту дихальних шляхів;
• сервісний пилосос для тонера;
• чіп-болванка;
• серветки або клапоть чистої тканини.

Заправка картриджа HP CF351A (№130A) cyan для принтера HP COLOR LJ M176n, M177fw – мануал для заправників-початківців та користувачів друкуючої техніки

Примітка! Картридж відрізняється простотою заправки, оскільки він складається з одного тонерного блоку, а фотобарабан розташований усередині драм-відсіку. У фоторецептора, так само як і у картриджа, є свій ресурс, після якого погіршується якість надрукованої інформації. Зважайте на цей факт перед проведенням заправки.

1. Після виймання картриджа необхідно відкрутити бічні гвинти та видалити пластикову панель, що фіксує ролик.

2. З зворотного боку пристрою розташований блок приводу. Відкрутіть ще два шурупи, обережно «розрядіть» пружинний механізм та видаліть бічну кришку.

3. Тут же зніміть шестерні механізми, обкрутіть гвинт і витягніть пластикову платформу.

4. Тепер, коли вал подачі тонера більше нічим не зафіксований, проведіть його витяг. Будьте уважними під час виконання цієї дії, оскільки на краях осі розташовані білі кільця (втулки). У разі їх втрати заправка картриджа HP CF351A (№130A) cyan не може бути виконана до кінця. Протріть верхній шар валика сухою тканиною.

5. Відкрутіть лезо та зніміть його з основи картриджа.

6. Перед заправкою тонером лазерний картридж необхідно очистити від залишків невикористаного тонера. Для цього витрусіть з бункера основну частину порошку та скористайтесь тонерним пилососом, щоб остаточно видалити частинки барвника.

7. Заправка картриджа HP CF351A виконується через щілину між бункера. Для повного відновлення ресурсу картриджа достатньо засипати 30 г свіжого тонера. Як сумісний матеріал себе непогано зарекомендував тонер Static Control (SCC) серії HP 1215.

8. Після того, як картридж буде заправлений, вам необхідно ще раз протерти робочі поверхні пристрою, приділяючи увагу силіконовим ущільнювачам. Перевірте цілісність ущільнювальних смуг. За наявності розривів скористайтесь клейовим пістолетом або герметиком. В обох випадках витримайте час, доки матеріал застигне. Прикрутіть лезо дозування.

9. Обов'язково зберігайте зазор між основою корпусу та металевою пластиною, що дорівнює 1.8 мм. Для виміру використовуйте щуп або будь-які інші інструменти. Від точності виміру залежить результат заправки картриджа HP CF351A (№130A) cyan.

10. Прикрутіть бічну платформу та вставте в контактний отвір ролик переносу.

11. Зі зворотного боку прикрутіть двома гвинтами бічну панель, одягніть дві шестерні і прикрутіть кришку. Зарядіть пружинний механізм для правильного функціонування приводу.

12. Лазерний кольоровий картридж HP CF351A (№130A) cyan оснащений захистом від перезаправки, що виражається в наявності чіпа. Для запобігання програмним помилкам, які можуть призвести до поломки друкувальної техніки, вам слід замінити мікросхему новим чіпом-болванкою.
