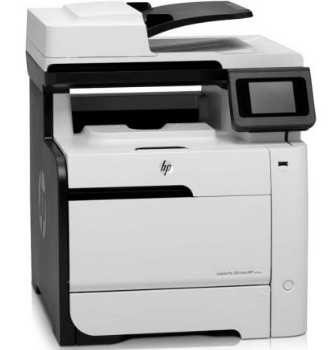

Заправка картриджа HP CF380A (№312A) black для принтера HP COLOR LJ Pro M476dn, M476dw, M476nw

Сумісні пристрої друку

M476dn





M476dw





M476nw

Інструменти



• викрутка хрестоподібна;

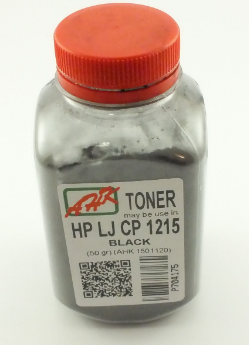

• банк тонера Hanp або HP 1215/1515;
• чіп-болванка;
• тонерний пилосос;
• ізопропіловий спирт;
• літієве мастило;
• вушні палички;
• чисті серветки;
• мірний щуп (1.85 мм);
• пінцет або гумові рукавички;
• засоби захисту: окуляри, будівельний респіратор.

Детальна інструкція щодо поправки картриджа HP CF380A

Примітка! Цей мануал складений інженерами сервісного центру TonFix і має суто ознайомлювальний характер. Сервіс не несе відповідальності за помилки, допущені користувачем під час маніпуляції з картриджем. Заправка картриджа HP CF380A (№312A) black повинна проводитись досвідченим фахівцем, що дозволить уникнути дефектів друку у майбутньому. Як приклад було обрано лазерний картридж HP CF381A з блакитним тонером – його конструктив ідентичний моделі, що вас цікавить.

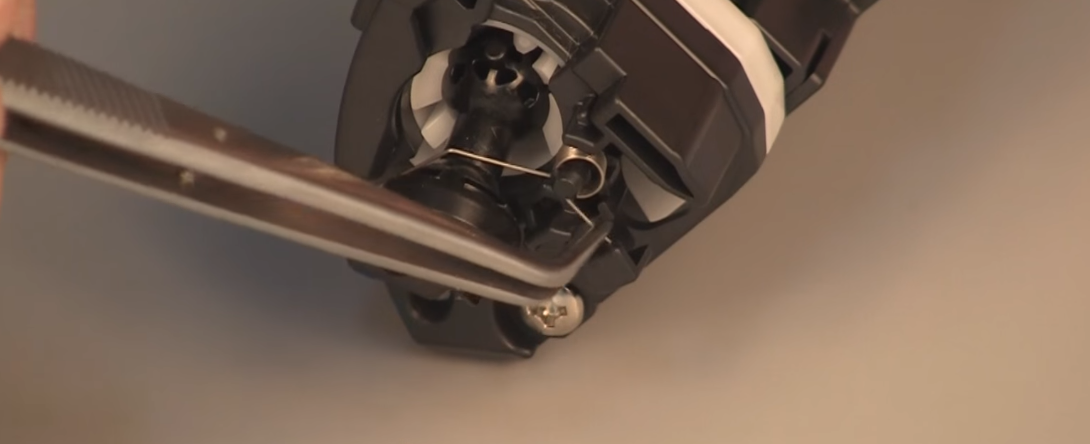

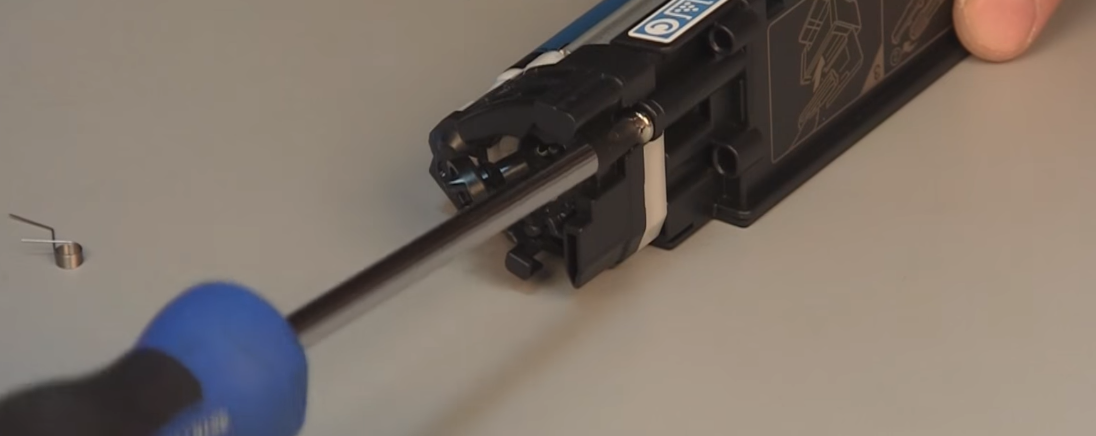

1. Вийміть картридж із друкувального пристрою. З правого боку ви побачите пружину, яку потрібно зняти.

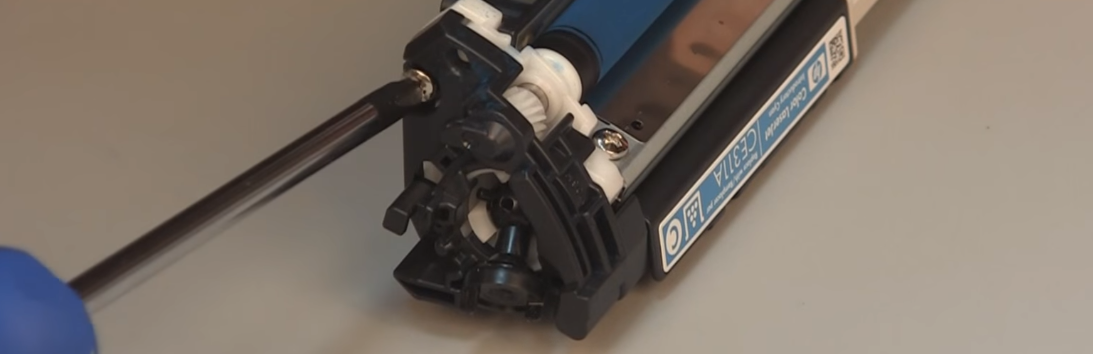

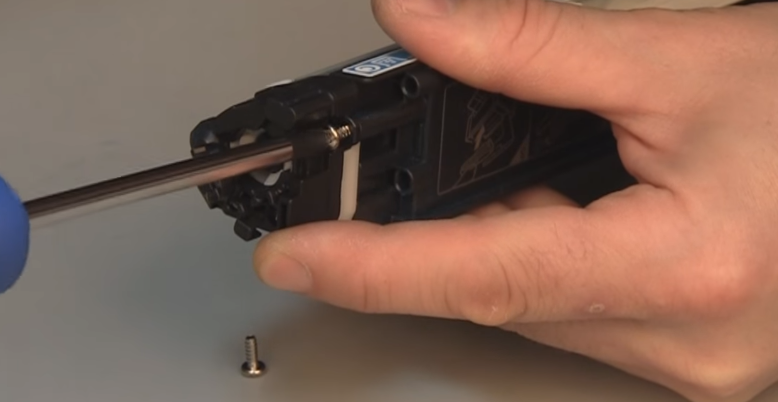

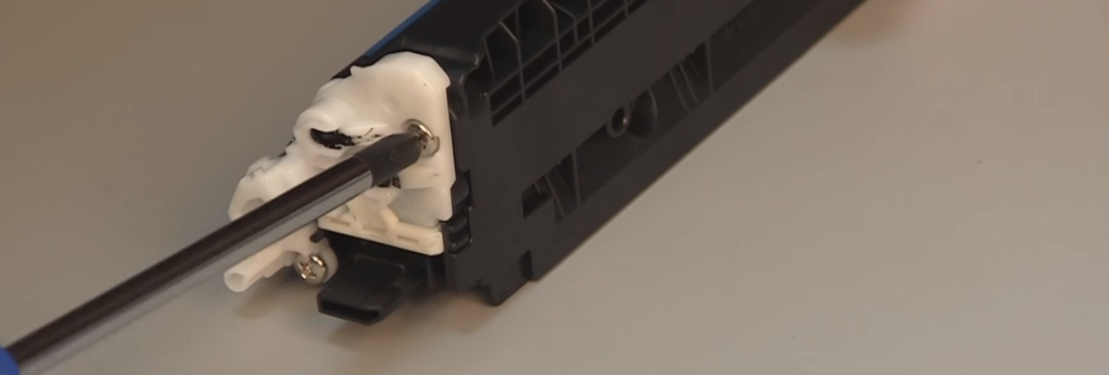

2. З цього боку відкрутіть 2 гвинта.



3. При відкручуванні другого гвинтика відпаде боковушка. Заберіть її убік.

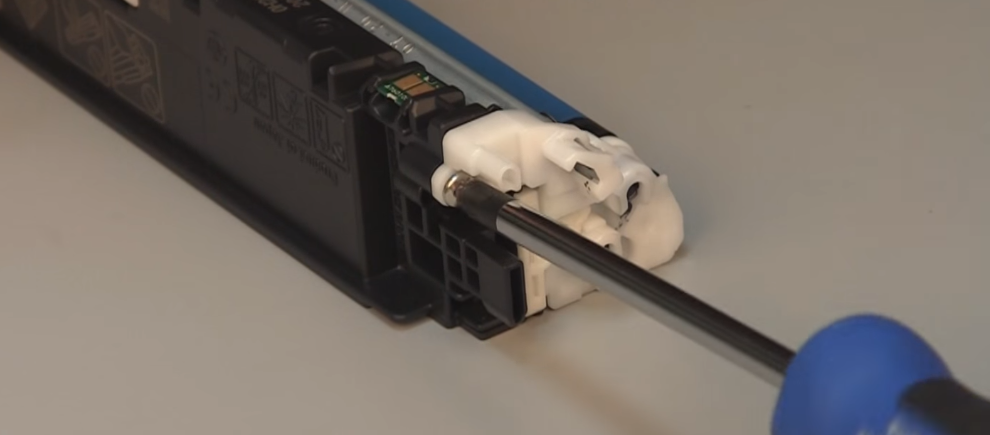

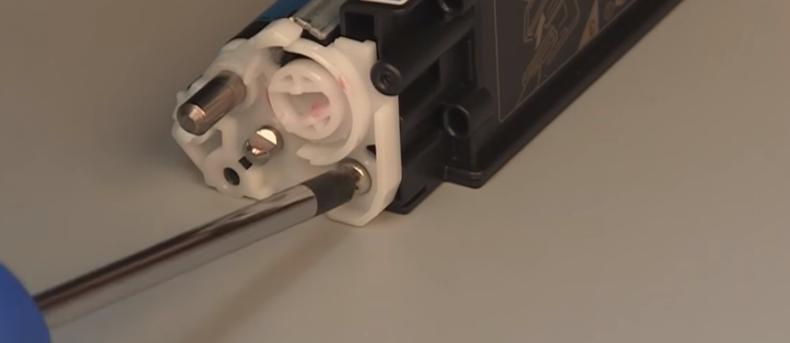

4. За чорною панеллю розташована біла кришка із пластику. Відкрутіть болтики, що її фіксують.

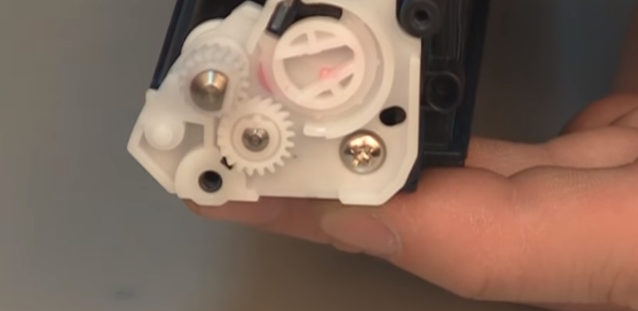

5. Зі зворотного боку зніміть боковушку, скориставшись хрестоподібною викруткою. Під нею ви побачите шестерні – видаліть їх.



6. Викрутіть болт, що залишився, і зніміть захисну кришку.

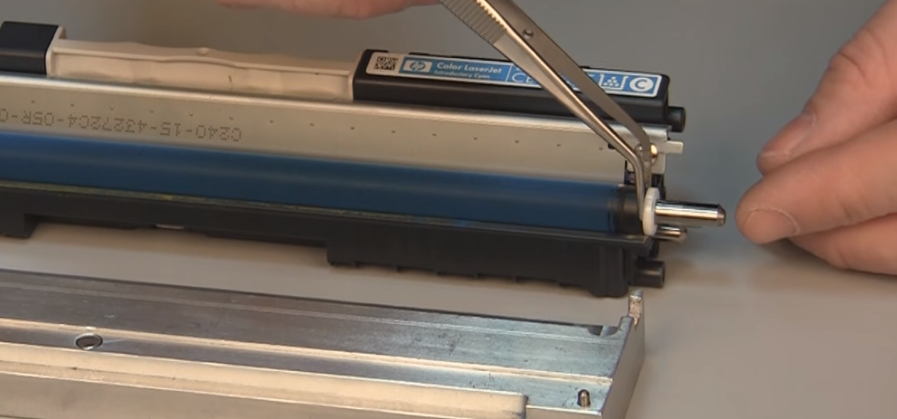

7. Зніміть спейсери, які являють собою кільця ущільнювачів, що дозволяють уникнути прокидання тонерного порошку всередині принтера.

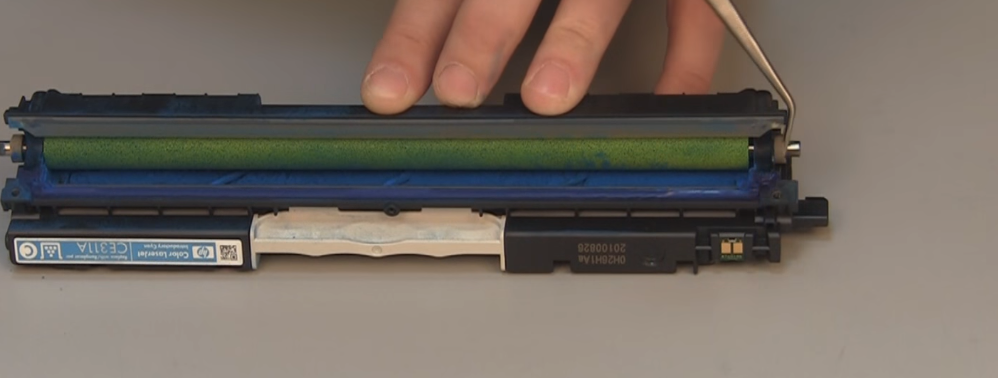

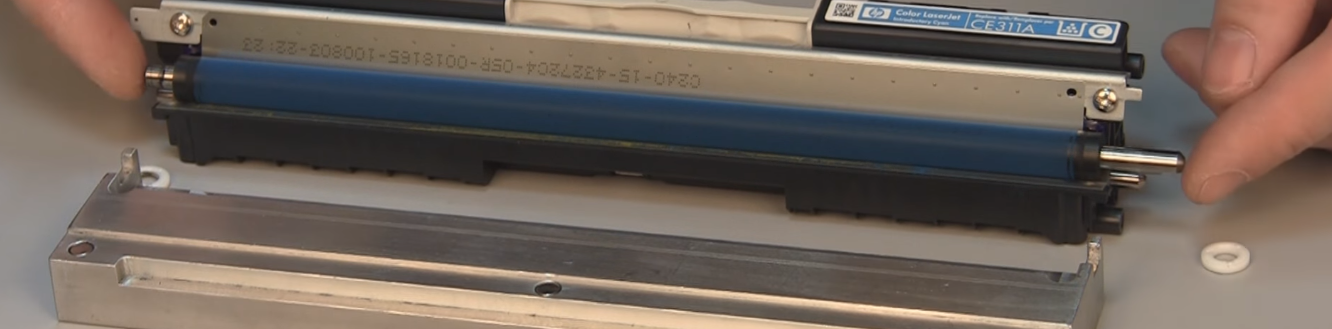

8. Вийміть вал прояву зображення.



Примітка! Заправка картриджа HP CF380A (№312A) black повинна виконуватись за всіма правилами, тому не торкайтеся голими руками робочої поверхні ролика або використовуйте гумові рукавички.

>

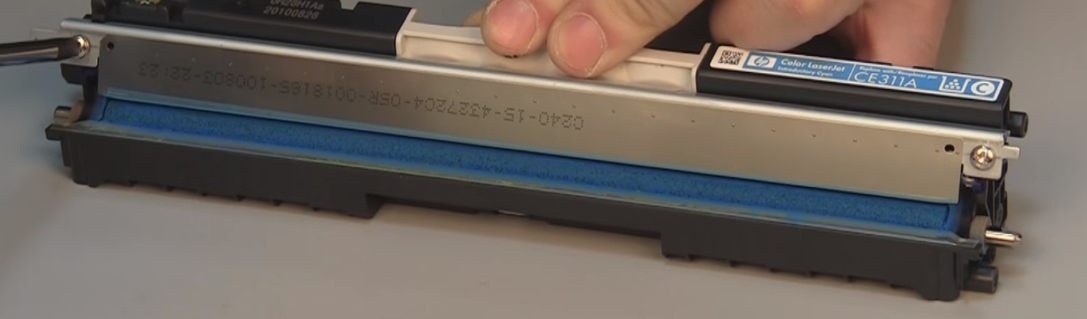

9. Відкрутіть гвинти, які кріплять лезо до основи картриджа.

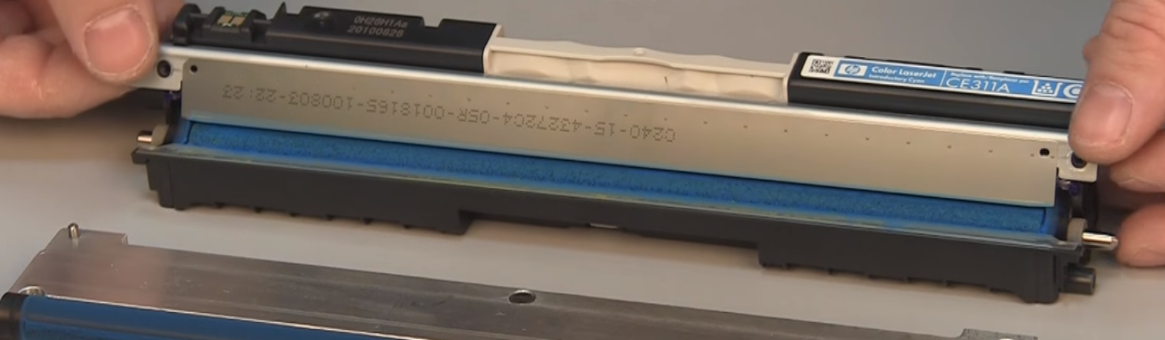

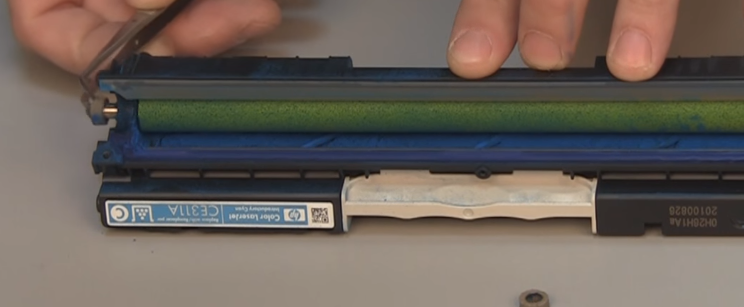

10. Зніміть лезо.



11. Видаліть ущільнювальні шайби, щоб не втратити їх під час реалізації процесу заправки.

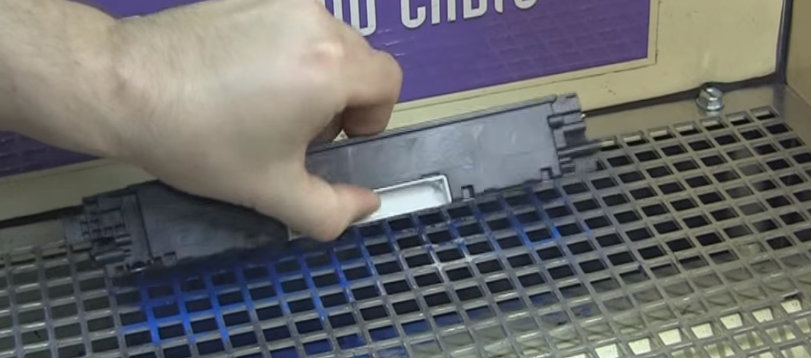

12. Витрусіть залишки фарби з бункера.

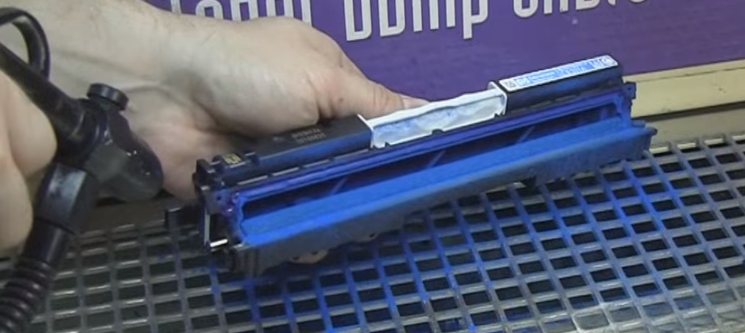

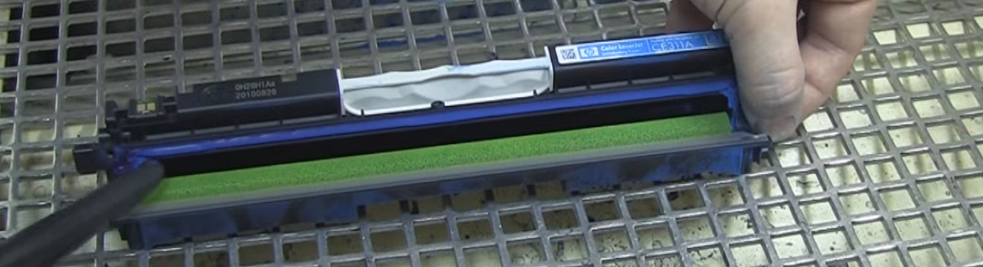

13. За допомогою вакуумного пилососа очистіть контейнер із дрібнодисперсним порошком.



14. Також приділіть увагу ролику подачі. Він вимагає додаткового очищення.

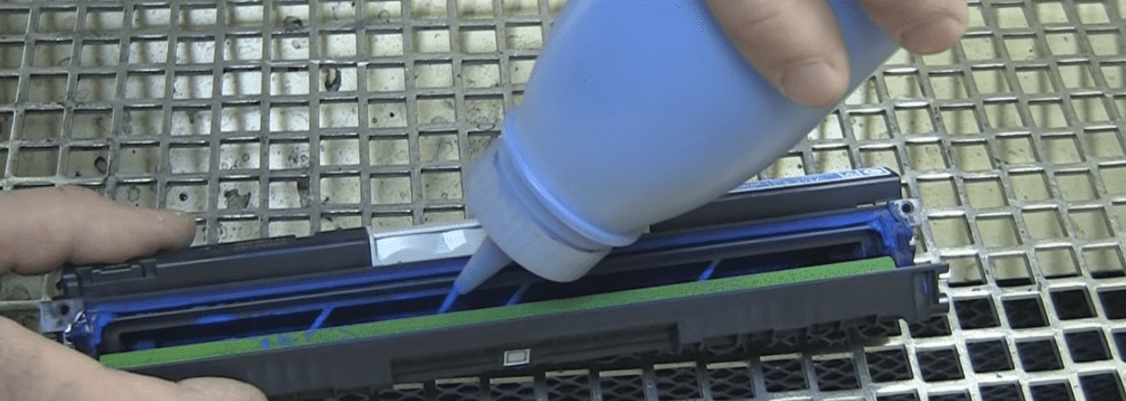

15. Наповніть відсік сумісним тонером. Картридж заправляють 90 г свіжого порошку.

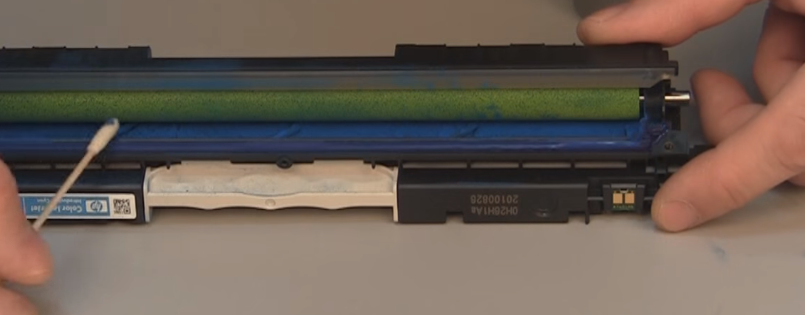

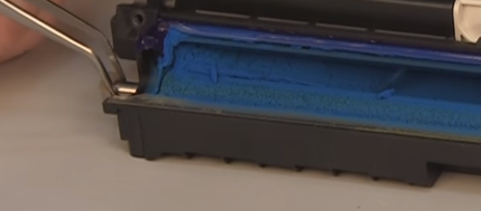

16. Очистіть ущільнювачі на краях корпусу.

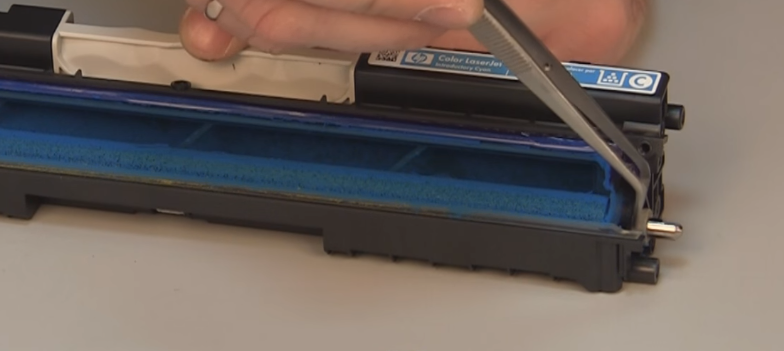

17. Поверніть у вихідне положення шайби ущільнювачів.

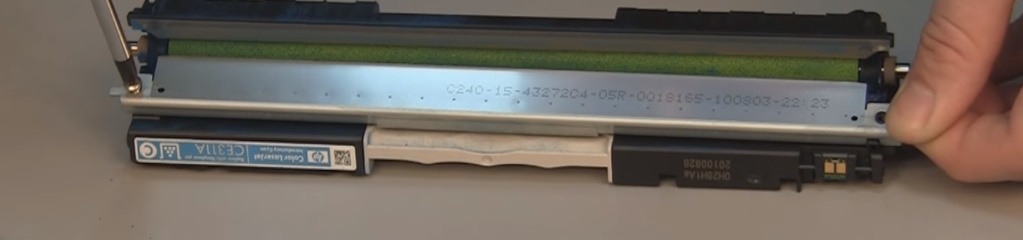

18. Вставте дозуюче лезо, попередньо протерши його серветкою з ізопропіловим спиртом.

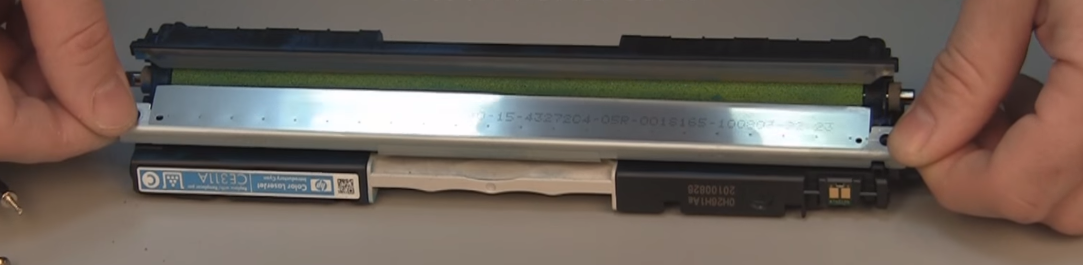

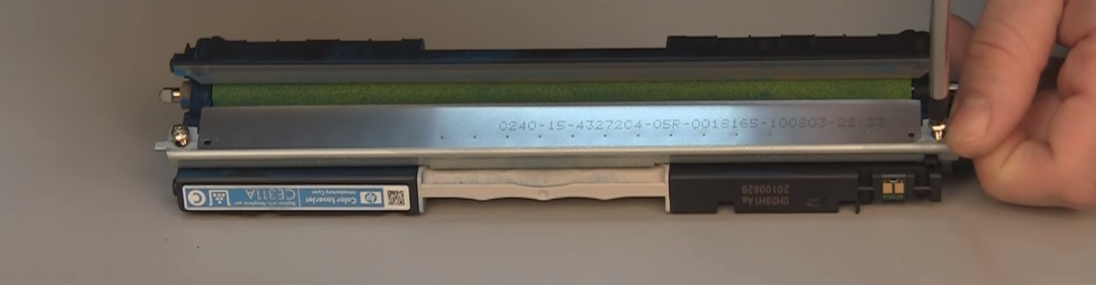

19. Вкрутіть гвинти до кінця.

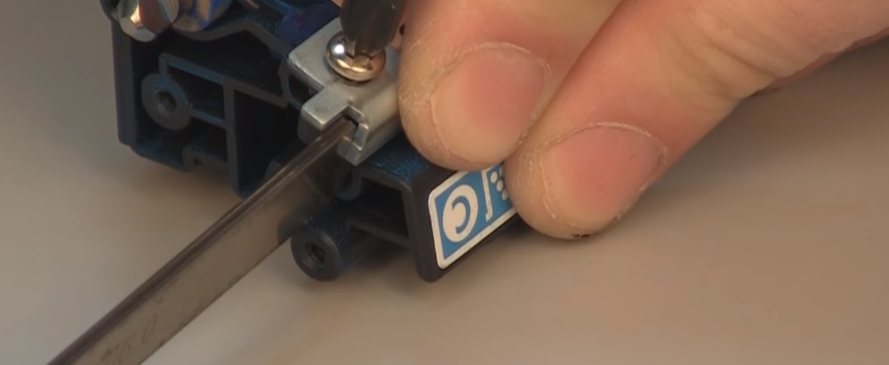

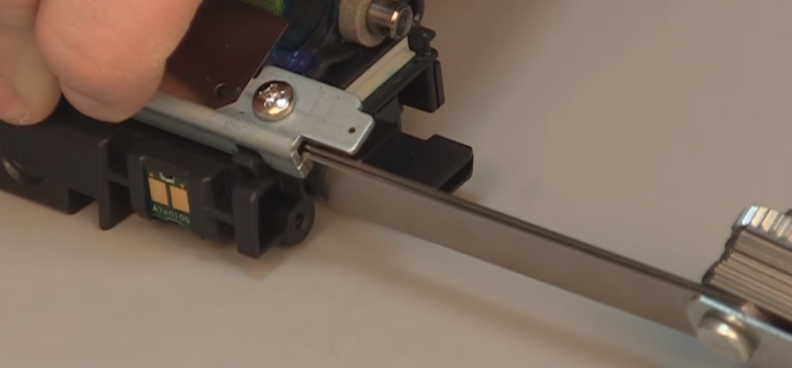

20. Щоб Заправка картриджа HP CF380A (№312A) black для принтера HP COLOR LJ Pro пройшла успішно, розташуйте лезо з дотриманням зазору в 1.85 мм. Дивіться фото:

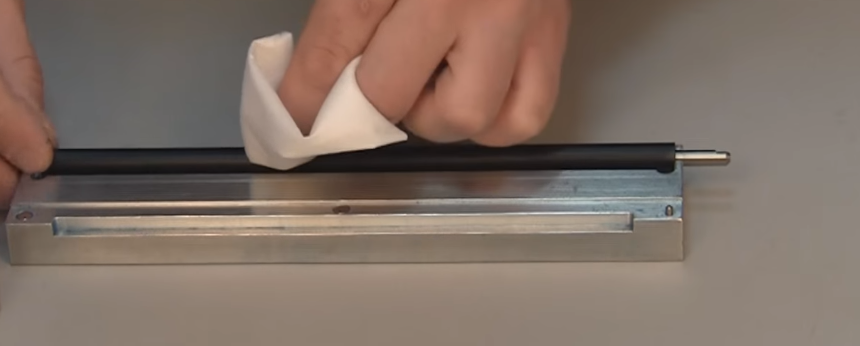

21. Протріть ролик тканиною або серветкою, змоченою ізопропіловим спиртом.

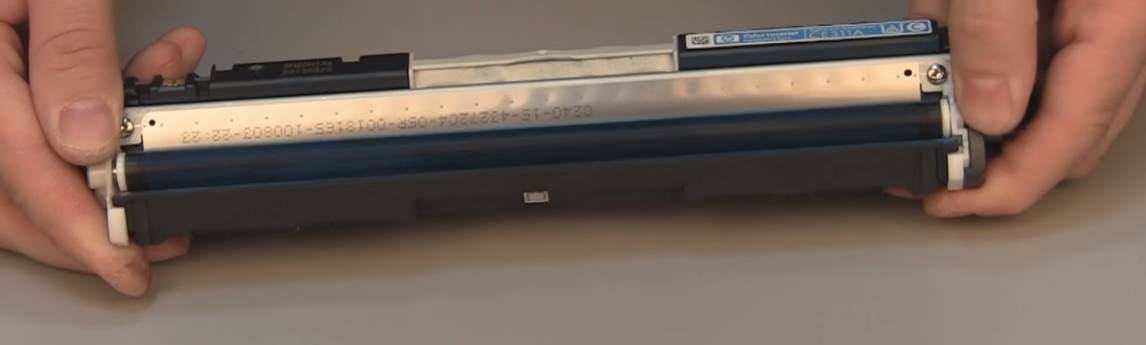

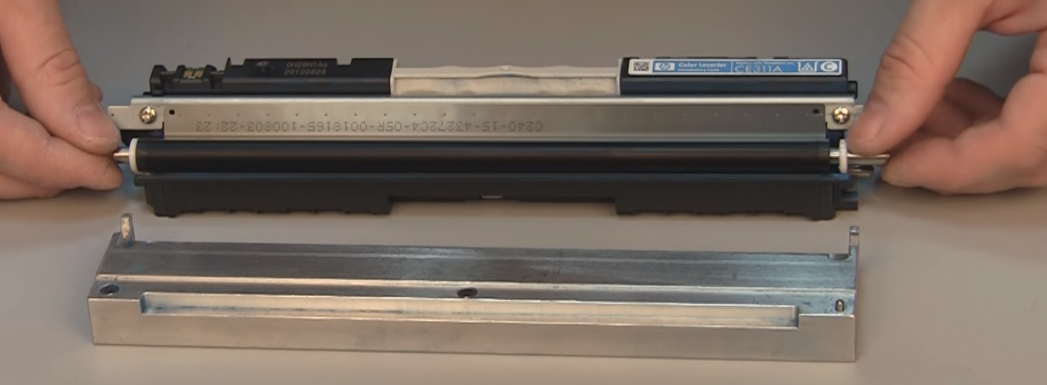

22. Поставте вал у пази картриджа і надягніть кільця-ущільнювачі.



23. Очистіть від тонерного пилу внутрішні боковини.

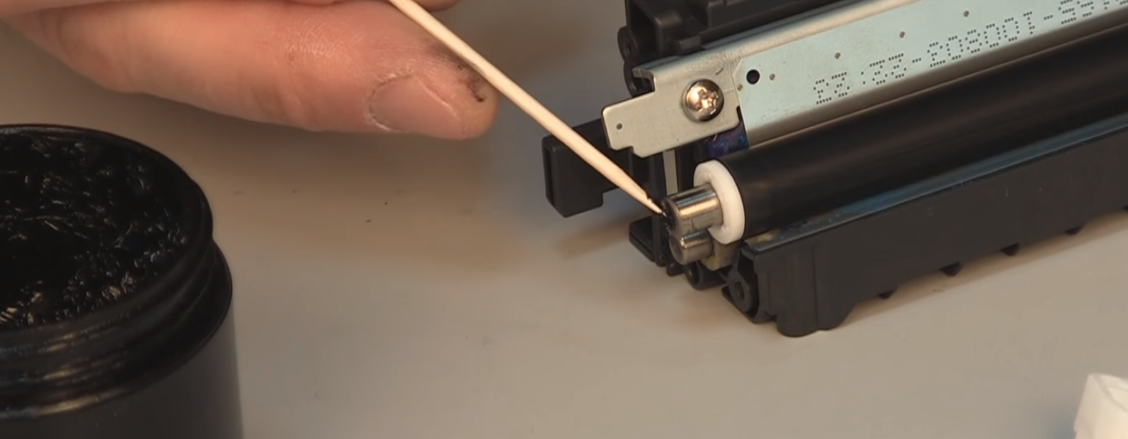

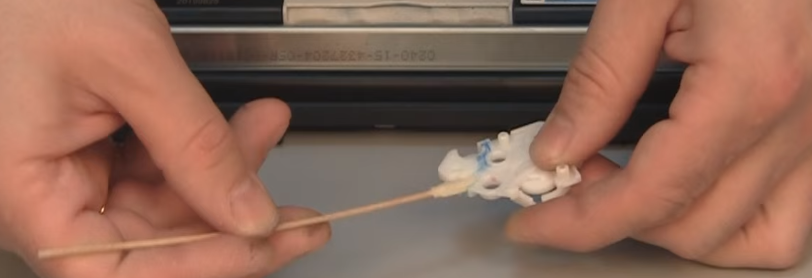

24. Нанесіть шар струмопровідного мастила на осі роликів.

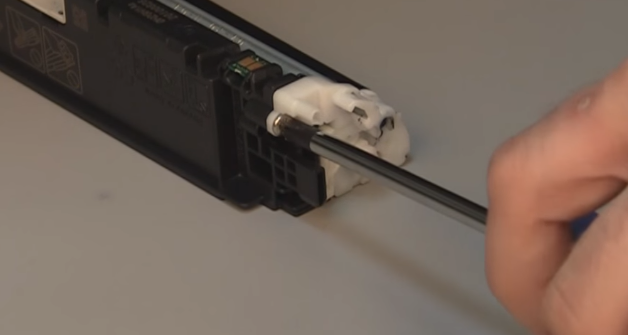

25. Встановіть першу панель з боку чіпа та закрутіть гвинти.

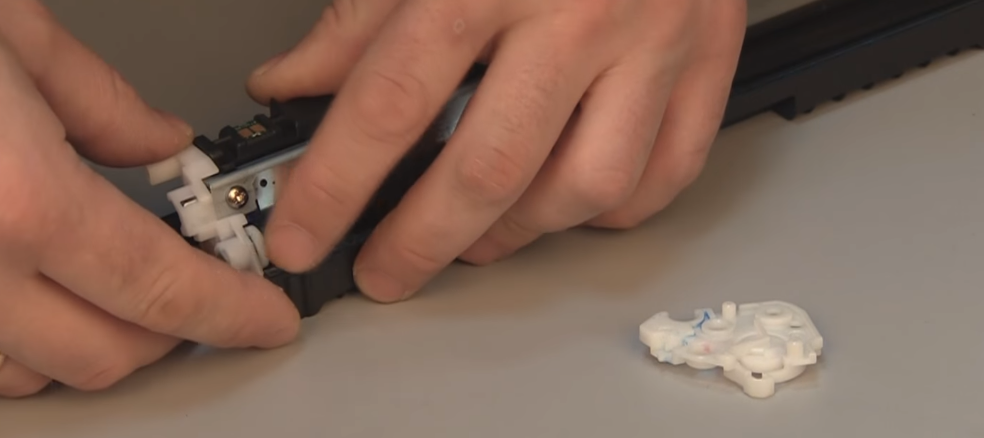

26. Виконайте ту ж операцію з протилежного боку картриджа. Одягніть 2 шестерні.

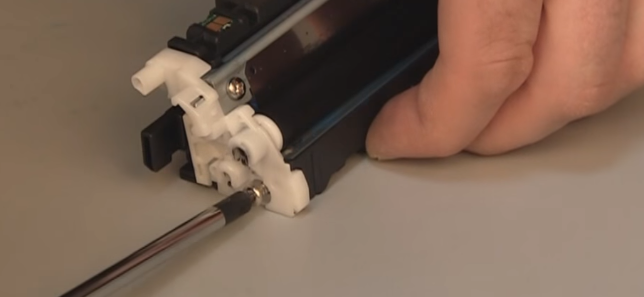

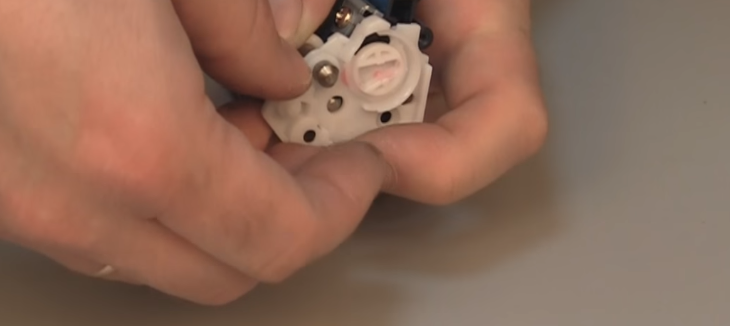

27. У цьому ж місці надягніть боковушку і закріпіть її 2 болтами.

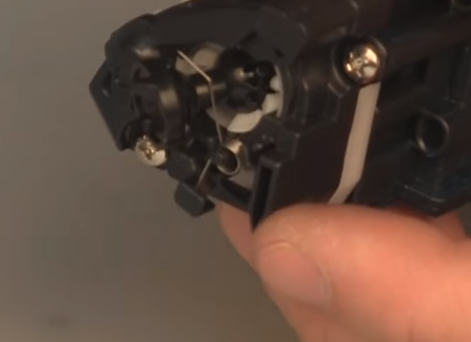

28. Зарядіть пружинний механізм.



29. Прокрутіть вал, щоб тонерна фарба рівномірно розподілилася на його поверхні.

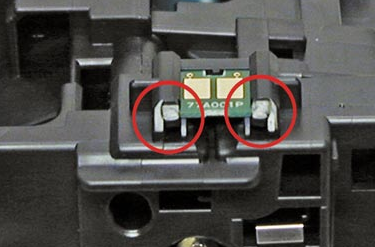

30. Замініть чіп.



31. https://www.tonfix-service.in.ua/ua/zapravka-kartrydzhiv Встановіть лазерний кольоровий картридж HP 312A black CF380A з тонером у відповідній ніші друкувального обладнання.

Доповнення

Для заправки картриджа HP CF380A (№312A) black для принтера HP COLOR LJ Pro необхідно слідувати вищевикладеному мануалу. Якщо в результаті невдалої спроби у вас з'явилися дефекти друку або вам потрібна заправка принтера, ми рекомендуємо вам скористатися допомогою спеціалізованого сервісу. Ви можете замовити у нас послугу виїзду майстра по Києву або купити відновлений лазерний кольоровий картридж HP 312A black CF380A з тонером, ціна на який вказана у прайсі.
