Детальний мануал по заправці картриджа HP ​​203A (CF540A) призначений як наочна схема і може використовуватися як заправниками-початківцями, так і власниками домашніх принтерів. Якщо Ви хочете заправити принтер самостійно, але раніше не проводили цю процедуру, ми рекомендуємо ознайомитися з рекомендаціями від фахівців нашого сервісу.

Основні поради від інженерів TonFix

Якість тонера Static Control Components – запорука успіху. По-перше, дешеві порошки, виготовлені механічним способом, не дозволять досягти високої якості відбитків. По-друге, навіть якщо ви придбали порошок хімічного типу, що фарбує, не факт, що його властивості будуть сумісні з роботою картриджа.

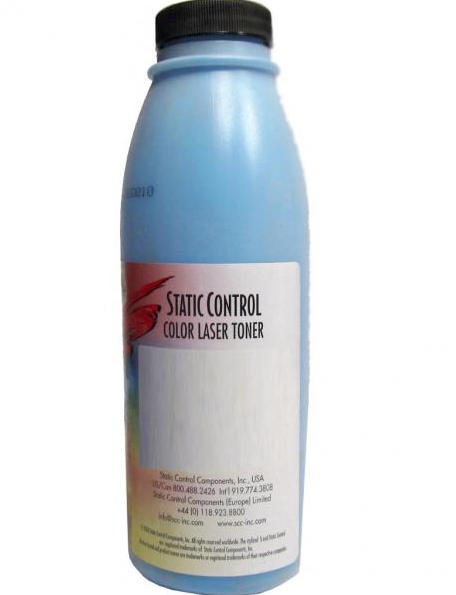

Щоб заправка картриджа HP 203A пройшла успішно, ми рекомендуємо використовувати лише тонер торгової марки Static Control серії Color Laser Toner (HV452). Також можна використовувати тонер таких виробників:

•Static Control
•Имех TMC – 027;
•HP 1005/1006;
•Hi-Black cp1025 тип 1.0.

Якщо з якихось причин знайти сумісний тонер у Вас не вийшло, не впадайте у відчай, Ви завжди можете звернутися за допомогою до нашого сервісу, де за Вас всю брудну роботу виконають професійно навчені люди.

Дотримуйтесь правил безпеки:

• приміщення має мати гарну вентиляцію;
• використовуйте рукавички, будівельний респіратор та окуляри для захисту від попадання тонерного порошку на шкіру або через дихальні шляхи;
• на робочу поверхню, де будуть здійснюватися всі маніпуляції, не повинно падати пряме сонячне світло.

Комплект необхідних інструментів. Вам знадобиться:

• плоска та хрестоподібна викрутки;
• воронка для тонера;
• шило з вигнутим наконечником;
• тонерний пилосос;
• клаптик чистого ганчір'я;
• вушна паличка;
• плоскогубці;
• клей-пістолет;
• літієве мастило;
• спеціальний засіб для очищення робочих компонентів, що не містить спирту.

Придбайте чіп. На борту тонер-картриджа є спеціальна мікросхема, яка здійснює відлік витраченого тонера. Після закінчення відліку вона блокує роботу принтера, запобігаючи можливості реалізації процесу друку.

Для того, щоб заправка лазерного принтера не завершилася подібною ситуацією, Вам потрібно буде заздалегідь купити чіп-болванку у спеціалізованому магазині.

Технічний опис картриджа CF540A

Найменування: CF540A – американський код, HP 203A – європейський код
Колір: чорний/black
Тип: лазерний/кольоровий друк
Інші картриджі цієї серії : CF541A – блакитний, CF542A – жовтий, CF543A – пурпуровий
Ресурс: 1400 сторінок формату А4 при 5-відсотковому заповненні кожного аркуша
Сфера застосування: застосовується для домашнього користування при невисокому рівні місячного навантаження. /p>

Сумісні принтери та БФП:

m254dw	m254nw	m280nw	m281fdn

Детальна інструкція (мануал) щодо самостійного заправлення картриджа HP 203A (CF540A)

Примітка!  Картридж CF540a, заправка якого буде описана нижче, має складну конструкцію і вимагає наявності всіх інструментів та допоміжних компонентів. Якщо Ви не маєте під рукою всіх комплектуючих або виникли сумніви в тому, що зможете правильно виконати процедуру заправки, ми рекомендуємо викликати майстра додому. цей крок дозволить заощадити не лише Ваші нерви, а й час.

1. Вийміть картридж із пазів лазерного принтера. Примітка! Уникайте контакту фотобарабану з прямим сонячним промінням, яке негативно позначається на роботі даного елемента друку. При виході з ладу світлочутливого шару барабана може знадобитися процедура відновлення картриджа .

2. Покладіть його перед собою на рівну поверхню. Бажано, щоб це був вільний робочий стіл, накритий клейонкою.

3. З лівого боку пристрою знайдіть пружинку. За допомогою викрутки підколупуйте її, зніміть та відкладіть убік.

4. Поверніть бічну кришку гострим кутом догори, щоб фотобарабан опинився внизу. Вставте плоску викрутку так, як показано на малюнку.

5. Обережно підтягніть кришку до характерного клацання. Не докладайте зусиль, щоб не пошкодити цілісність боковушки. Якщо ви все зробили правильно, зніміть кришку.

6. Розділіть картридж на дві частини та візьміть до рук тубус, у якому зберігаються залишки тонерної речовини. Фотовал відкладіть у недоступне для світла місце.

7. З правого боку підтягніть фіксатор і видаліть його. Теж саме проробіть із втулкою.

8. Обережно витягніть валик заряду.

9. Протріть його від залишків старого тонера. Скористайтеся вакуумним пилососом, щоб очистити робочі вузли картриджа.

10. За допомогою палички для вух та засобу для очищення протріть дозуюче лезо.

11. Надягніть вирву на ємність з барвником і за допомогою кухонних ваг відміряйте 50 грамів тонера. Як це зробити? Поставте пляшку із сухою фарбою на ваги, запам'ятайте свідчення. Поступово відсипайте порошок таким чином, як показано на зображенні нижче.

12. Акуратно струшуйте картридж, щоб тонер проник у середину бункера і не прокидався повз. Не засипайте контейнер «до упору», тому що раніше заб'ється відсік з відпрацюванням та заправку картриджа HP 203A все одно доведеться проводити раніше часу.

13. Видаліть залишки фарби за допомогою спеціального пилососу.

14. Зверніть увагу на стан шестерень. Якщо вони забрудниться, їх слід протерти, щоб уникнути швидкого зносу. Також проконтролюйте наявність зазначеної шестерні, оскільки вона часто випадає.

15. Нанесіть шар струмопровідного мастила у вказану область.

16. Вставте ролик.

17. Одягніть на його вісь білу втулку.

18. Притисніть чорну платформу до основи картриджа і переконайтеся, що всі засувки зафіксовані.

19. Поверніть пристрій і прокрутіть шестерні, щоб тонер рівномірно розподілився по валику первинного заряду.

20. Візьміть другу частину картриджа і видаліть фоточутливий барабан і чорний ролик, розташований там же.

21. Витрусіть залишки відпрацьованого тонера і ретельно видаліть його з бункера.

22. Протріть валик сухою тканиною і поверніть його у вихідну позицію. Підготуйте фотовал.

Примітка!  У нашому випадку потрібна заміна фотобарабану через його природний знос. Якщо Ви проводите першу заправку, то ресурс цього елемента може бути не вичерпаний, тому ми радимо повернути фоторецептор, який вже використовувався. Якщо після тестового друку будуть виявлені смуги – потрібне відновлення картриджа.

23. Нанесіть мастило на вісь валика. Вставте його в пази.

24. З'єднайте обидві частини пристрою.

25. Скористайтеся силіконовим пістолетом, щоб зафіксувати боковушку.

26. Натягніть пружинний механізм.

27. Плоскогубцями відігніть пази мікросхеми, щоб видалити її.

28. Щоб правильно заправити картридж CF540a, чіп болванку витягніть з упаковки і підготуйте до установки.

29. Вставте його на місце.

30. Вітаємо, заправка картриджа HP 203A (CF540A) успішно завершена.
