Заправка картриджа HP 147A (W1470A) для принтера LaserJet M610, M611, M612, M634, M635, M636

Сумісні принтери

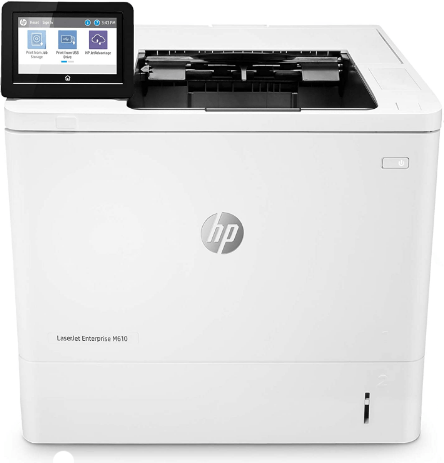

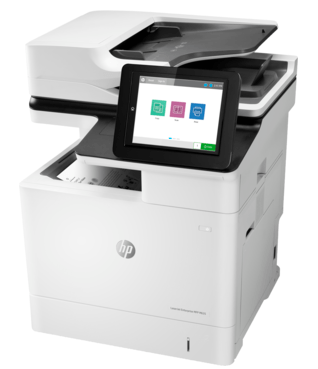

LaserJet M610/M611/M612	LaserJet M634/M635/M636

Список необхідних інструментів та матеріалів

1. 1 дриль;
2. 2 паяльник з круглою насадкою 3/4;
3. 3 сервісний пилосос із вакуумною системою всмоктування: 3M або аналог;
4. 4 сухі серветки;
5. 5 гострогубці або плоскогубці;
6. 6 ізопропіл;
7. 7 силіконовий клей;
8. 8 заплати або армований скотч;
9. 9 струмне мастило (не обов'язково, але бажано);
10. 10 викрутки: хрестова та плоска;
11. 11 канцелярський ніж;
12. 12 шило з вигнутим наконечником.

Чим заправити картридж 147A (W1470A)

• Tomoegawa серії HP M607 series;
• SCC TRHM606-1160BOS або MPT7.

Ці дві марки тонера показали найкращі результати сумісності. Якщо ви хочете продовжити термін служби принтера, регулярно проводьте профілактичне чищення і не заощаджуйте на тонері. Найкраще довірити цю процедуру досвідченим майстрам сервісного центру. Таким чином, ви заощадите час і вбережете себе від зайвих витрат, пов'язаних з виправленням помилок, яких користувач може припуститися під час самостійної заправки.

Рекомендації фахівців, як заправити HP W1470A правильно

1. 1 Зберігайте вал зеленувато-синього кольору від сонячних променів. При контакті з яскравим світлом фотобарабан втрачає свої властивості і стає непридатним. Як наслідок, дефекти друку та додаткові витрати – деталь підлягає заміні.
2. 2 Використовуйте гумові рукавички. Вони захистять шкіру від тонера, інші деталі від відбитків пальців. Жирні сліди на роликах стають причиною того, що принтер маже аркуші паперу. Надягніть респіратор для захисту від дрібнодисперсного тонерного пилу.
3. 3 Не використовуйте домашній пилосос для чищення картриджа. Його фільтри пропустять частинки тонера, які в кілька разів менші від часток пилу. Результат – запилене приміщення.

Заправка картриджа HP 147A (W1470A) для принтерів LaserJet M610, M611, M612, M634, M635, M636

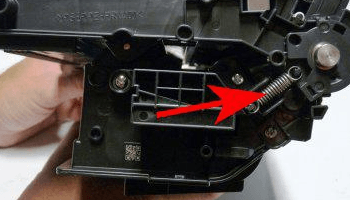

1. Вийміть витратник із тракту друку. На бічних панелях ви побачите пружини. Зніміть їх, підчепивши викруткою або іншим підручним інструментом.

2. Візьміть дриль і зробіть отвори в точках, зазначених на картинках нижче. Це необхідно зробити, щоб виштовхнути назовні металеві штифти.

3. Заправка принтерів HP M610, M634 неможлива без розбирання картриджа. Виштовхніть штифти через зроблені отвори. Зі зворотного боку схопіть їх гострогубцями і потягніть на себе. Будьте обережні, тому що під час виймання другого штифта картридж розпадеться на дві половини.

4. Продовжуйте працювати з драм-юнітом – частиною картриджа, де знаходиться вал бірюзового кольору. Відкрутіть гвинт бокової панелі, підріжте пластик у місці стикування з посадковим гніздом фотобарабану. Натисніть на панель і зніміть.

Примітка! Будьте обережні в момент, коли необхідно буде відокремити боковушку від кільця фотовалу. Поламавши посадкове гніздо барабана, доведеться замінити картридж повністю. Купити картриджі для лазерних принтерів за вигідною ціною можна у нашому сервісному центрі. Ми рекомендуємо придбати резервний розхідник, щоб у будь-який момент можна було замінити основний картридж.

5. Вийміть фотобарабан та ролик первинної зарядки (ВПЗ). Протріть ВПЗ серветкою, змоченою спиртом. Нанесіть струмопровідне мастило на вісь ролика. Якщо мастила під рукою немає, то хоча б постарайтеся не стерти його з валу. Поганий контакт ВПЗ нерідко стає причиною ситуацій, коли принтер друкує з чорними смугами..

6. Видаліть вузол освітлювача, який кріпиться до ракелю на клейкій стрічці. Відкрутіть ракель та очистіть його від тонера. Видаліть контейнер з контейнера за допомогою пилососа.

7. Щоб заправка картриджа W1470A пройшла успішно, приділіть увагу торцевому шнеку. Відкрутіть гвинти, підніміть планку та пропилососьте шнек. Після цього закрийте відсік, прикрутіть гвинтики та прокрутіть білу шестерню, щоб переконатися в рухливості шнека.

8. У драм-юніті немає технологічного отвору. Для чищення відсіку потрібно його виконати. Розігрійте паяльник і зробіть отвір у стінці бункера. Витрусіть залишки тонера і пропилососьте. Використовувати дриль не рекомендується, оскільки контейнер може потрапити стружка пластику. Це, в свою чергу, призведе до несправностей картриджа HP 147A. Заклейте отвір, переконайтеся в герметичності з'єднань.

9. Прикрутіть ракель і приклейте елемент вузла освітлювача (lamp assembly).

10. Встановіть вал зарядки, змастіть вісь і помістіть у вихідну позицію фотобарабан. На фото видно потертості, які свідчать про швидке зношування деталі, але клієнт відмовився від відновлення, тому повертаємо фоторецептор на місце. У зв'язку з високим ресурсом картриджа рекомендуємо проводити відновлення принтера під час кожної 2-3 заправки HP 1470A.

11. Вставте бічну панель, прикрутіть її і склейте силіконом посадкове кільце фотобарабану.

12. Заправка принтерів HP ​​M611, M635 продовжується . Викрутіть три гвинти з одного та три гвинти з іншого боку картриджа. Підтягніть клямки та зніміть бічні кришки.

13. На фото зліва показано розташування шестерень. Вийміть шестерню та ролик. Протріть його серветкою.

14. Відкрутіть лезо. Видаліть його так, щоб липкий ущільнювач залишився на корпусі. А тепер настав час заправити картридж HP 147A (W1470A) – засипте 600 г сумісного тонера. Користуйтеся кухонними вагами, щоб дотримуватися дозування.

15. Встановіть лезо дозування та прикрутіть гвинтами. Перевірте, щоб ущільнювач добре лип до металевої пластини. Якщо це не так, протріть спиртом або скористайтеся силіконом. Встановіть вал перенесення зображення. Надягніть на вісь чорну втулку з боку шестерного блоку. З іншого боку одягніть на вісь магнітного валу білу втулку, встановіть боковушку та прикрутіть її. Вісь ролика має потрапити у відповідний паз.

17. З'єднайте дві частини картриджа. Вставте штифти та натягніть пружинки. За бажання замініть чіп. На цьому для картриджа HP 147A (W1470A) заправка завершена.

Корисна інформація

Чіп не блокує роботу, тому його міняти не обов'язково. Якщо ви хочете спростити стеження за ресурсом картриджа, видаліть стару мікросхему і встановіть нову. Без чіпа можна стежити за кількістю надрукованих сторінок, роздрукувавши пробну сторінку. Орієнтовно можна визначити, коли потрібне заправлення картриджа. Замовляйте заправку принтерів HP у сервісному центрі TonFix та насолоджуйтесь високою якістю друку до закінчення ресурсу.
