Заправка картриджа Canon 073 для принтера LBP-361

Картридж Canon 073 рассчитан на большие объемы монохромной печати. Покупка нового оригинального расходника требует значительных затрат, поэтому профессиональная заправка картриджа Canon 073 позволяет снизить стоимость страницы и продолжить использовать исправный корпус.

Просто досыпать новый порошок в Canon Cartridge 073 недостаточно. Полноценное обслуживание включает диагностику, разборку корпуса, удаление остатков старого тонера, очистку бункера отработки, проверку фотобарабана и магнитного вала, установку нового чипа и тестирование печати.

Самостоятельно заправить Canon 073 можно только при наличии подходящего тонера, оборудования и опыта работы с лазерными картриджами. Ошибки при разборке могут привести к повреждению фотобарабана, дозирующего лезвия, магнитного вала, контактов или пластиковых креплений.

Если Canon LBP-361 еще находится на официальном обслуживании, перед первой заправкой полезно изучить гарантийные условия производителя и продавца. Само использование восстановленного расходника не всегда становится причиной отказа в обслуживании, но ситуация меняется, если неисправность вызвана просыпавшимся тонером или поврежденным картриджем. Подробнее этот вопрос разобран в статье о том, влияет ли заправка картриджа на гарантию принтера.

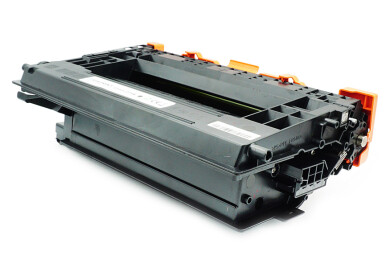

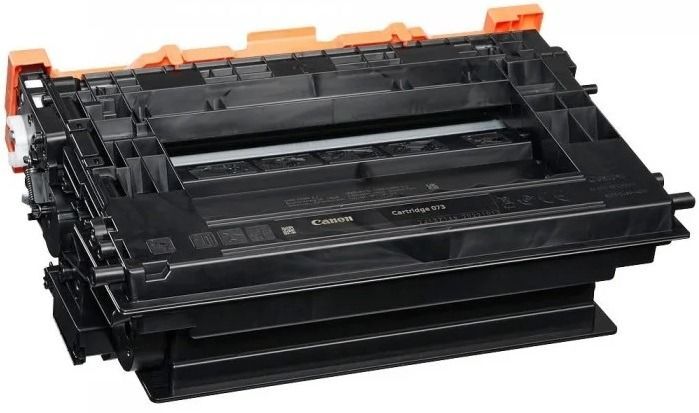

Характеристики картриджа Canon 073

Canon 073, также встречающийся под обозначениями Cartridge 073 и CRG-073, — черный тонер-картридж для производительных монохромных лазерных принтеров Canon. Оригинальный артикул расходного материала — 5724C001.

• Производитель: Canon.
• Модель: Cartridge 073, CRG-073.
• Артикул: 5724C001.
• Цвет печати: черный.
• Тип печати: монохромная лазерная.
• Заявленный ресурс: до 27 000 страниц по ISO/IEC 19752.
• Совместимый принтер: Canon i-SENSYS LBP361dw, также обозначаемый как LBP-361.

Фактический ресурс зависит от заполнения страниц. При печати обычных текстовых документов тонер расходуется медленнее, чем при выводе таблиц, больших логотипов, широких плашек и изображений с высокой плотностью черного цвета.

Расход повышается и при печати маркировки для склада или магазина. Если макет содержит штрих код наклейки, необходимо следить не только за количеством тонера, но и за контрастностью линий. Бледный или неравномерный штрихкод может плохо считываться сканером.

Canon LBP-361 предназначен прежде всего для быстрой черно-белой печати документов. Для вывода цветных снимков нужен другой тип устройства, подходящая бумага и цветные расходные материалы. Эти особенности подробно рассмотрены в статье про печать фотографий дома.

Если в офисе используются одновременно монохромный Canon LBP-361 и цветной принтер или МФУ, затраты на их обслуживание необходимо считать отдельно. Снизить себестоимость презентаций, рекламных листов и изображений помогут рекомендации о том, как уменьшить расходы на цветную печать.

Совместимость Canon 073 и LBP-361

Перед покупкой тонера, чипа или запасных деталей нужно проверить маркировку на корпусе расходника. Похожий размер картриджа не означает совместимость: могут отличаться посадочные места, приводные шестерни, контактные площадки и программная идентификация.

Canon 073 также нельзя подменять картриджами от компактных домашних принтеров. Насколько сильно различаются даже распространенные монохромные расходники, показывает сравнение картриджей HP 106A, Canon 725 и Samsung MLT-D111S. Каждый из них требует своего тонера, чипа и технологии обслуживания.

Необходимо различать Canon Cartridge 073 и его модификации с другой емкостью. Перед заправкой мастер сверяет полное обозначение картриджа, модель принтера и региональную версию чипа.

Как понять, что Canon 073 пора заправлять

Самый очевидный признак окончания тонера — равномерное снижение плотности печати. Черный текст становится серым, тонкие линии теряют контраст, а большие заливки выглядят неоднородно.

На необходимость проверить или заправить картридж Canon 073 указывают следующие симптомы:

• печать постепенно становится бледной;
• по центру или возле края страницы появляется светлая область;
• текст имеет разную плотность по ширине листа;
• принтер сообщает о низком уровне тонера;
• аппарат требует проверить или заменить картридж;
• после легкого покачивания картриджа качество временно улучшается.

Бледный отпечаток не всегда означает, что в бункере совсем не осталось порошка. Причиной могут быть слежавшийся тонер, загрязненный магнитный вал, изношенное дозирующее лезвие, плохой электрический контакт или нарушение герметичности корпуса.

Легкое горизонтальное покачивание почти пустого картриджа иногда ненадолго выравнивает остатки порошка. Резко трясти корпус, переворачивать его или ударять по нему нельзя: это может вызвать просыпание тонера и загрязнение принтера. Правильный порядок действий описан в материале о том, нужно ли трясти картридж перед печатью.

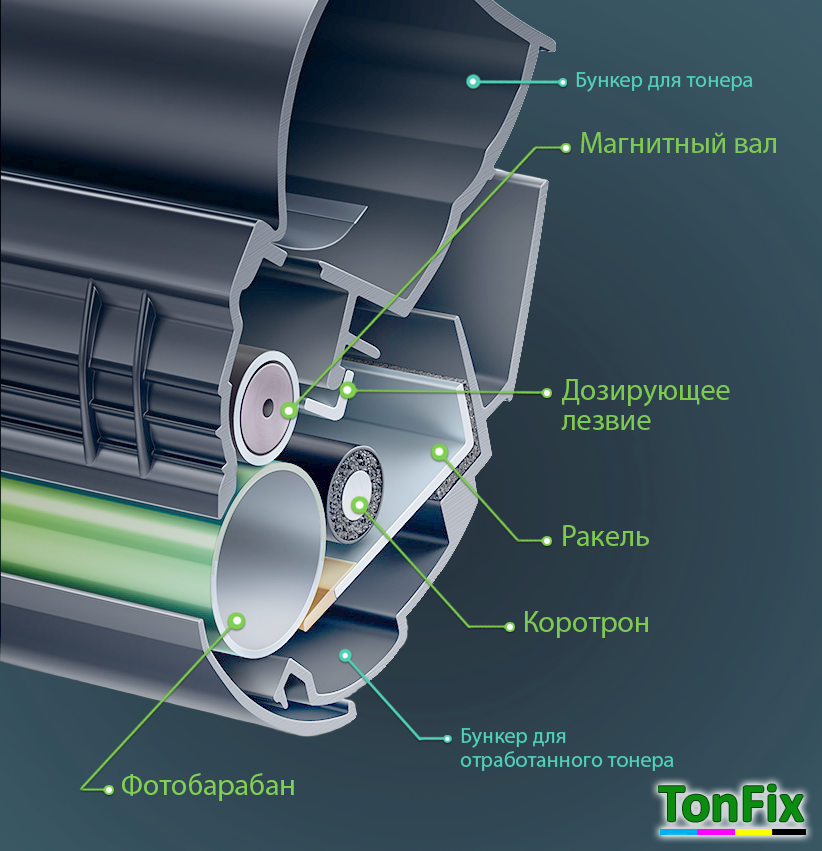

Что находится внутри Canon 073

Canon 073 - это не просто емкость с порошком. В его корпусе размещены механические и электрические элементы, которые участвуют в создании изображения.

• Тонерный бункер хранит запас порошка для печати.
• Магнитный вал набирает тонер и переносит его в зону проявления изображения.
• Дозирующее лезвие формирует на магнитном валу тонкий и равномерный слой порошка.
• Фотобарабан формирует скрытое изображение и передает тонер на бумагу.
• Вал первичного заряда подготавливает поверхность фотобарабана к новому циклу.
• Ракель очищает барабан от частиц, которые не перешли на лист.
• Бункер отработки принимает остатки порошка, снятые с фотобарабана.
• Чип используется для идентификации картриджа и учета его состояния.
• Шестерни и втулки обеспечивают вращение валов и правильное положение деталей.

Тонер имеет заданные физические, электрические и температурные свойства. Состав порошка и его роль в лазерной печати подробнее рассмотрены в статье о том, что такое тонер.

Инструменты для безопасной заправки

Заправка Canon 073 должна выполняться в подготовленной рабочей зоне. Помещение защищают от сквозняка, поверхность стола закрывают одноразовым материалом, а снятые детали раскладывают в порядке демонтажа.

Для работы потребуются:

• крестовые и плоские отвертки подходящего размера;
• пластиковая лопатка для освобождения защелок;
• тонкогубцы и инструмент для работы с осями;
• защитные перчатки и маска;
• безворсовые салфетки;
• специальный пылесос для тонера;
• совместимый тонер для Canon CRG-073;
• новый чип соответствующей версии;
• средства для обслуживания валов и электрических контактов.

Обычный бытовой пылесос использовать нельзя. Мелкодисперсный порошок может пройти через неподходящий фильтр, попасть в двигатель и снова оказаться в воздухе помещения.

Выбирать порошок только по надписи Canon на упаковке также нельзя. Необходимо учитывать конкретную серию картриджа, температуру закрепления, фракцию и электрические свойства материала. Подробнее эта проблема разобрана в статье про совместимость тонера с картриджами.

Пошаговая заправка Canon Cartridge 073

Положение защелок, креплений и внутренних элементов может зависеть от ревизии корпуса. Перед разборкой необходимо осмотреть конкретный картридж и зафиксировать расположение пружин, контактов, втулок и шестерен.

Полная заправка Canon 073 состоит из диагностики, разборки, очистки двух секций, проверки рабочих деталей, засыпки нового тонера, замены чипа и контрольной сборки.

Диагностика перед разборкой

Сначала нужно убедиться, что неисправность действительно связана с картриджем. Если бумага выходит бледной, с полосами или фоном, проверяют Canon 073 и механизм формирования изображения.

Если принтер не начинает печатать, а документ остается на компьютере, разбирать картридж преждевременно. Причиной может быть остановленная служба печати, неправильно выбранный порт, зависшее задание или поврежденный драйвер. В такой ситуации сначала проверьте, почему принтер не печатает, а ставит задания в очередь.

1. 1 Напечатайте тестовую страницу до извлечения картриджа.
2. 2 Оцените плотность текста, фон, полосы и повторяющиеся дефекты.
3. 3 Выключите Canon LBP-361 и дождитесь остановки механизмов.
4. 4 Откройте крышку и извлеките Canon 073 за предусмотренную ручку.
5. 5 Осмотрите корпус на наличие трещин, деформаций и следов просыпания порошка.
6. 6 Проверьте доступные шестерни. Заедание или треск указывают на механическую неисправность.

Повторяющиеся пятна, постоянная вертикальная полоса или сплошной серый фон часто указывают на износ рабочих деталей. В таком случае одной засыпки нового тонера будет недостаточно.

Разборка картриджа

1. 1 Положите картридж на ровную поверхность и сфотографируйте обе боковые стороны.
2. 2 Найдите крепления боковых крышек и последовательно освободите их.
3. 3 Не применяйте чрезмерное усилие к защелкам: сломанное крепление нарушит геометрию корпуса.
4. 4 Сохраняйте исходное положение контактных пластин, пружин и втулок.
5. 5 Разделите тонерную и барабанную секции предусмотренным конструкцией способом.
6. 6 Закройте фотобарабан от яркого света и не касайтесь его рабочей поверхности.

Фоточувствительное покрытие легко повредить металлическим инструментом, грубой тканью или жиром с пальцев. Если на поверхности уже есть потертости, точки или кольцевые царапины, во время обслуживания может потребоваться замена детали. Принцип ее работы описан в материале про фотобарабан лазерного картриджа.

Очистка бункера отработки

Очистка секции отработанного тонера обязательна. Если оставить старый порошок внутри, бункер может переполниться до окончания следующего рабочего цикла.

1. 1 Снимите фотобарабан, удерживая его только за торцевые части.
2. 2 Разместите барабан в защищенном от света и пыли месте.
3. 3 Извлеките вал первичного заряда и положите его на чистую безворсовую салфетку.
4. 4 Снимите чистящее лезвие, сохраняя положение уплотнителей.
5. 5 Удалите отработанный порошок специальным тонерным пылесосом.
6. 6 Очистите углы бункера, канал поступления отработки и участки возле уплотнений.
7. 7 Проверьте рабочую кромку чистящего лезвия.

Выдувать порошок компрессором или сжатым воздухом нельзя. Тонер разлетится по помещению, осядет на оборудовании и может попасть в органы дыхания.

Отработку нельзя возвращать в рабочий бункер. В ней находятся бумажная пыль, продукты износа и частицы с измененными свойствами. Повторное использование такой смеси вызывает фон и загрязняет внутренние элементы.

На рабочей кромке ракеля не должно быть надрывов, волн, затвердевших участков и налипшего тонера. Если чистящее лезвие картриджа пропускает отработку, на листе появляются продольные линии, повторяющиеся загрязнения и серый фон.

Очистка тонерного отсека

1. 1 Получите доступ к тонерному бункеру через предусмотренные конструкцией элементы.
2. 2 Удалите остатки старого порошка специальным пылесосом.
3. 3 Зафиксируйте порядок установки приводных шестерен.
4. 4 Снимите магнитный вал, не повреждая его рабочую поверхность.
5. 5 Проверьте втулки, контактную сторону и привод вала.
6. 6 Очистите дозирующее лезвие от плотных отложений.
7. 7 Проверьте состояние уплотнений и герметизирующих полос.

Магнитный вал должен иметь ровную поверхность без глубоких царапин, вмятин и кольцевых отложений. Износ втулок вызывает люфт и перекос, из-за которого один край страницы печатается светлее другого.

Для очистки дозирующего лезвия нельзя использовать металлический скребок или абразив. Повреждение рабочей кромки нарушает толщину слоя тонера и вызывает полосы либо фон.

Засыпка нового тонера

1. 1 Проверьте маркировку расходного материала.
2. 2 Убедитесь, что тонер предназначен для Canon CRG-073 и платформы LBP-361.
3. 3 Не смешивайте новый порошок с остатками другого состава.
4. 4 Установите обслуженный магнитный вал, втулки, контакты и шестерни.
5. 5 Проверьте свободное вращение привода.
6. 6 Засыпьте сервисную дозировку, указанную поставщиком тонера для Canon 073.
7. 7 Герметично закройте бункер и удалите порошок с внешних поверхностей.

Нельзя определять количество тонера на глаз или заполнять бункер до самого края. Избыток порошка не увеличивает расчетный ресурс, но создает давление на уплотнения, мешает перемешиванию и повышает риск просыпания.

Установка нового чипа

Чип Canon 073 идентифицирует расходный материал и участвует в учете его состояния. После заправки устанавливается совместимая микросхема, соответствующая модели картриджа, принтеру и региональной версии аппарата.

1. 1 Найдите чип на боковой части корпуса.
2. 2 Зафиксируйте ориентацию контактной площадки.
3. 3 Осторожно освободите старую микросхему от креплений.
4. 4 Сверьте маркировку нового чипа с Canon CRG-073.
5. 5 Установите его в исходной ориентации.
6. 6 Проверьте надежность фиксации и чистоту контактов.

Не следует касаться контактной поверхности руками. Загрязнение или перекос микросхемы может привести к тому, что Canon LBP-361 не распознает установленный картридж.

Финальная сборка

1. 1 Установите чистящее лезвие и проверьте положение уплотнителей.
2. 2 Верните вал первичного заряда и его контактные элементы.
3. 3 Установите фотобарабан, не касаясь рабочей поверхности.
4. 4 Соедините барабанную и тонерную части картриджа.
5. 5 Верните боковые крышки, пружины, шестерни и контактные пластины.
6. 6 Проверьте вращение механизма в рабочем направлении.
7. 7 Убедитесь, что тонер не просыпается через стыки корпуса.
8. 8 Установите Canon 073 в принтер и распечатайте несколько тестовых страниц.

Сильное сопротивление при вращении привода означает ошибку сборки. Такой картридж нельзя устанавливать в принтер до повторной проверки: заклинивание способно повредить шестерни расходника или привод аппарата.

Проверка после заправки Canon 073

На тестовых страницах проверяют плотность черного цвета, четкость мелкого текста, равномерность заливок и чистоту листа. На отпечатке не должно быть серого фона, вертикальных полос, повторяющихся точек и следов тонера с обратной стороны.

Если после обслуживания принтер печатает с полосами, не нужно повторно добавлять порошок. Следует проверить магнитный вал, дозирующее лезвие, фотобарабан, ракель, втулки и герметичность корпуса.

Если внутренний отчет Canon LBP-361 печатается нормально, но задания с компьютера не поступают, повторно разбирать Canon 073 не требуется. При сетевом подключении сначала проверяют IP-адрес, порт, драйвер и доступность устройства. Пошаговая диагностика приведена в материале о том, почему принтер не печатает по Wi-Fi или локальной сети.

Отправка документа со смартфона также не меняет работу картриджа: Canon 073 формирует отпечаток одинаково независимо от источника задания. Если проблема возникает на этапе передачи файла, воспользуйтесь инструкцией о том, как печатать с телефона по Wi-Fi и AirPrint.

Зачем менять чип Canon 073

После исчерпания расчетного ресурса старая микросхема может сохранять информацию об использованном расходном материале. Добавление нового порошка не изменяет данные, записанные в чипе.

Для корректной работы заправленного картриджа устанавливают новый совместимый чип Canon 073. Он должен подходить к конкретной версии расходника и региону поставки принтера.

При неисправном или неподходящем чипе возможны следующие симптомы:

• принтер не определяет установленный картридж;
• уведомление о закончившемся тонере не исчезает;
• аппарат требует переустановить расходный материал;
• печать остается недоступной после заправки;
• информация об остатке тонера отображается неправильно.

Если после установки чипа появилась ошибка принтера, сначала проверяют ориентацию микросхемы, чистоту контактной площадки, соответствие версии и правильность установки картриджа.

Заправка или восстановление Canon 073

Заправка выполняется, когда рабочие детали исправны, а проблема связана с закончившимся тонером и состоянием чипа. Картридж очищают, заполняют новым порошком, собирают и тестируют.

Восстановление требуется при физическом износе компонентов. Оно может включать замену фотобарабана, ракеля, магнитного вала, дозирующего лезвия, вала первичного заряда, втулок или уплотнений.

О необходимости восстановления говорят следующие признаки:

• одинаковые точки повторяются через равные интервалы;
• по всей странице проходит постоянная вертикальная полоса;
• на листе остается серый фон;
• плотность печати отличается справа и слева;
• из корпуса просыпается тонер;
• механизм вращается с треском или заеданием;
• дефект остается после очистки и заправки.

Решение о замене деталей принимают после осмотра картриджа и анализа тестовой страницы. Нет смысла менять исправные компоненты, но оставлять поврежденный узел также нельзя: дефект быстро появится снова.

Ошибки самостоятельной заправки

Canon 073 рассчитан на большой объем печати, поэтому качество очистки и сборки особенно важно. Небольшая ошибка может проявиться не сразу, а после нескольких сотен страниц.

• Досыпка без разборки. Внутри остаются старый порошок, отработка и загрязнения.
• Использование бытового пылесоса. Тонер проходит через фильтр и загрязняет воздух.
• Смешивание разных порошков. Несовместимые составы вызывают фон, бледность и плохое закрепление изображения.
• Переполнение бункера. Излишек тонера создает давление на уплотнения и приводит к утечке.
• Повреждение фотобарабана. Царапина превращается в постоянный повторяющийся дефект.
• Неправильная установка магнитного вала. Появляются светлые области и различие плотности по ширине.
• Ошибка при установке чипа. Принтер не принимает заправленный расходник.
• Неверная сборка шестерен. Механизм заклинивает после установки в LBP-361.

Почему стоит обратиться в Тонфикс

Самостоятельная заправка крупного картриджа требует специального оборудования, совместимых расходных материалов и понимания конструкции. Ошибка может привести не только к ухудшению печати, но и к загрязнению либо повреждению принтера.

Профессиональная заправка картриджей в Киеве в сервисном центре Тонфикс включает полный цикл обслуживания Canon 073:

• оценку тестового отпечатка;
• осмотр корпуса и привода;
• аккуратную разборку картриджа;
• очистку бункера отработки специальным тонерным пылесосом;
• удаление остатков старого порошка;
• проверку фотобарабана, ракеля и вала первичного заряда;
• обслуживание магнитного вала, дозирующего лезвия и контактов;
• заправку совместимым тонером для CRG-073;
• установку подходящего чипа;
• проверку герметичности корпуса;
• контроль качества печати после сборки.

Если отдельные элементы картриджа изношены, мастер сначала определит причину дефекта и согласует необходимые работы. Это позволяет не менять исправные детали и не переплачивать за ненужное восстановление.

Закажите заправку картриджа Canon 073 в сервисном центре Тонфикс, если LBP-361 печатает бледно, показывает сообщение об окончании тонера или не распознает расходный материал. Профессиональное обслуживание поможет вернуть принтер в работу без риска просыпания порошка, повреждения картриджа и повторного появления дефектов.

FAQ о заправке Canon 073

Какой ресурс у Canon Cartridge 073?

Оригинальный Canon 073 рассчитан на печать до 27 000 страниц по ISO/IEC 19752. Фактический результат зависит от заполнения листов и характера документов.

Можно ли самостоятельно заправить Canon 073?

Технически это возможно, но картридж потребуется разобрать, очистить от старого порошка и отработки, проверить рабочие детали, правильно засыпать тонер и установить чип. Без опыта легко повредить фотобарабан, лезвия, контакты или крепления корпуса.

Нужно ли очищать бункер отработки?

Да. Очистка бункера специальным тонерным пылесосом является обязательной частью полноценной заправки. Его переполнение вызывает полосы, фон, просыпание порошка и загрязнение фотобарабана.

Можно ли использовать отработанный тонер повторно?

Нет. Отработка содержит бумажную пыль и продукты износа, а свойства ее частиц уже изменены. Возврат такого порошка в рабочий отсек ухудшает печать и ускоряет износ деталей.

Почему Canon LBP-361 не видит картридж после заправки?

Причиной может быть старый или несовместимый чип, неправильная ориентация микросхемы, загрязнение контактов либо неполная установка расходника. Для точного определения требуется диагностика.

Почему задание остается в очереди после установки Canon 073?

Если картридж установлен правильно и принтер не показывает ошибку расходного материала, проблема может находиться в драйвере, выбранном порте или диспетчере печати. Не отправляйте один документ много раз: после восстановления работы все его копии могут распечататься подряд.

Почему LBP-361 не печатает по сети после заправки?

Заправка картриджа не изменяет сетевые параметры устройства. Если внутреннюю тестовую страницу принтер выводит, а задания с компьютера не принимает, необходимо проверить подключение, IP-адрес, порт и драйвер.

Чем Canon 073 отличается от 073L?

Это версии с разным заявленным ресурсом. Canon Cartridge 073 рассчитан на печать до 27 000 страниц, а 073L — до 11 500 страниц. При покупке тонера и чипа нужно проверять полное обозначение расходника.

Сколько раз можно заправлять Canon 073?

Фиксированного количества циклов нет. Возможность следующей заправки зависит от состояния корпуса, фотобарабана, ракеля, магнитного вала, втулок, уплотнений и других рабочих деталей.
