Заправка картриджа Canon 724H для принтера LBP6750, LBP6780, MF512, MF513.

Заправка картриджа Canon 724H
Цена: 969.00 грн.
Артикул
z-724H
Есть в наличии
Заказать

Технические характеристики

Ресурс 12500
Технологии Лазерный
Совместимые принтеры LBP6750, LBP6780, MF512, MF513.
Время заправки 15 мин.

Рекомендуем обратить внимание:

Описание картриджа Canon 724H для принтеров LBP6750, LBP6780, MF512, MF513

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
Canon 724H LBP6750, LBP6780, MF512, MF513
Заправка картриджа тонер SCC + замена чипа 969 грн.
Восстановление картриджа замена детали (фотобарабан), заправка и замена чипа 1645 грн.
Купить картридж оригинальный (восстановленный) *

*Наличие и стоимость картриджа уточняйте у менеждера сервис-центра.

Совместимые принтеры

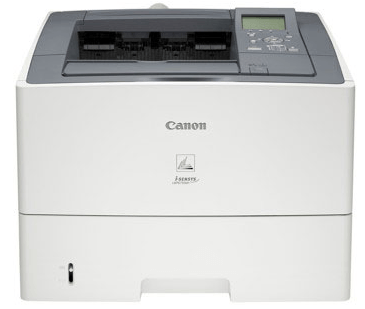

LBP6750 LBP6780 MF512 MF513
LBP6750 LBP6780 MF512 MF513

Необходимые инструменты

инструменты для заправки картриджа Canon 724H

  1. 1 пылесос для тонера;
  2. 2 изопропиловый спирт;
  3. 3 кусачки или острогубцы;
  4. 4 литиевая смазка;
  5. 5 тонер и лейка;
  6. 6 отвертки;
  7. 7 чип.

Инструкция по заправке картриджа Canon 724H для принтеров LBP6750/6780, MF512/513

1. Извлеките картридж и расположите его на рабочем столе.

6

2. Картридж 724H оснащен защитной шторкой. Данная деталь защищает фотобарабан от засветов и механических повреждений. Аккуратно подденьте крепление шторки и вытяните в стороны фиксаторы.

7 8 9

Внимание! Под черной пластиковой направляющей распложена пружина. Без нее вам не удастся собрать картридж обратно. Если вы передумали заправлять картридж самостоятельно, вы можете оставить заявку на вызов мастера на нашем сайте. Наш менеджер свяжется с вами для уточнения деталей, а мастер выполнит всю работу менее чем за 15 минут.

3. При помощи острогубцев извлеките 2 штифтика.

10 11

4. Рассоедините картридж на две части.

заправка картриджа Canon 724H

5. Для Canon 724H заправка начинается с очистки драм-блока. Открутите боковушку и удалите ее.

13

6. Снимите светочувствительный ролик и вал заряда.

14

15

7. Открутите два винта и снимите лезвие очистки. За ним расположен бункер с отработанным тонером. Удалите весь порошок.

16

8. Протрите вал заряда и ракель салфеткой.

17

9. Вкрутите шурупы лезвия очистки.

18

10. Установите на место ролик первичной зарядки. Смажьте токопроводящей смазкой контактные оси. Установите фотобарабан.

19

Примечание! Мы рекомендуем вам заменить фотобарабан, ресурс которого может быть на исходе. Изношенный фотовал негативно отражается на качестве печати. Появляются полосы, засветы, фон и другие дефекты. Перед заправкой и после вы наблюдаете ухудшение качества печати? Возможно, вам необходимо восстановление картриджа. Это специальная услуга, в рамках которой наш мастер не только заправит ваш принтер, но и заменит все детали картриджа, отходившие свой ресурс.

11. Прикрутите боковушку. На этом заправка Canon cartridge 724H не заканчивается. Переходим ко второй части картриджа.

20

12. Выкрутите планку и снимите ее.

21

13. С обратного торца устройства выкрутите наполовину два винта. Нам не нужно снимать крышку, а лишь открыть доступ к магнитному ролику.

22

14. Извлеките ролик. Будьте осторожны. Не потеряйте бушинги и шестерню привода.

Canon 724H заправка картриджа

15. Открутите винты дозирующего лезвия. Снимите пластиковые фиксаторы. Для извлечения левой планки потребуется сдвинуть крышку корпуса (та сторона, где мы открутили крепежные болты наполовину). Извлеките лезвие дозировки.

24

16. Опустошите контейнер от тонера.

25

17. Удалите тонер с магнитного ролика и лезвия. Для этого вам понадобится пылесос, вещество для чистки, чистая ветошь или салфетки.

26

18. Засыпьте в бункер 600 грамм тонера. Чем заправить Canon 724H? Воспользуйтесь старым добрым тонером HP P2015 торговой марки SCC. Если вы купили фасовку по 140 грамм, то вам потребуется 4 флакона.

Canon 724H заправка картриджа

19. Прикрутите лезвие и прижмите его крышкой, вкрутив до упора два винта боковой крышки.

28

20. Верните на место магнитный ролик.

29 30

Примечание! Ось ролика должна встать в паз.

21. Прикрутите пластину.

31

22. Прокрутите магнитный вал – убедитесь в том, что тонер равномерно ложится на рабочую поверхность ролика. После этого соедините две части картриджа и вставьте на место штифты.

32

23. Заправка картриджа Canon 724H практически завершена. Установите защитную шторку, зарядив пружину на место.

33 34

24. Замените микросхему.

Canon 724H заправка картриджа

Послесловие

Мы надеемся, что инструкция по заправке Canon 724H была полезной для вас. Если у вас возникли сложности, вы можете воспользоваться услугами нашего сервиса. Также мы поможем восстановить работоспособность вашего аппарата – наши мастера выполняют оперативный ремонт принтеров на территории Киева. Станьте нашим клиентом и экономьте на обслуживании печатной техники. Предоставляем гарантию на все виды услуг.

С уважением, команда сервис-центра TonFix
