Заправка картриджа Canon C-EXV40 для принтера Canon IR1133, IR1133A, IR1133iF

Заправка картриджа Canon C-EXV40
Цена: 259.00 грн.
Артикул
z-C-EXV40
Есть в наличии
Заказать

Технические характеристики

Ресурс 6000
Технологии Лазерный
Совместимые принтеры Canon IR1133, IR1133A, IR1133iF
Время заправки 16 мин.

Описание картриджа Canon C-EXV40 и инструкция по заправке для принтеров IR1133, IR1133A, IR1133iF

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
Canon C-EXV40 IR1133, IR1133A, IR1133iF
Заправка картриджа тонер: Hanp (США) 259 грн.
Восстановление картриджа замена детали (фотобарабан) и заправка 395 грн.
Купить картридж оригинальный (восстановленный) 1590 грн.

 Canon C-EXV40

Довольно широко распространенные принтера Canon IR1133, IR1133A, IR1133iF используют для печати картридж Canon C-EXV40.

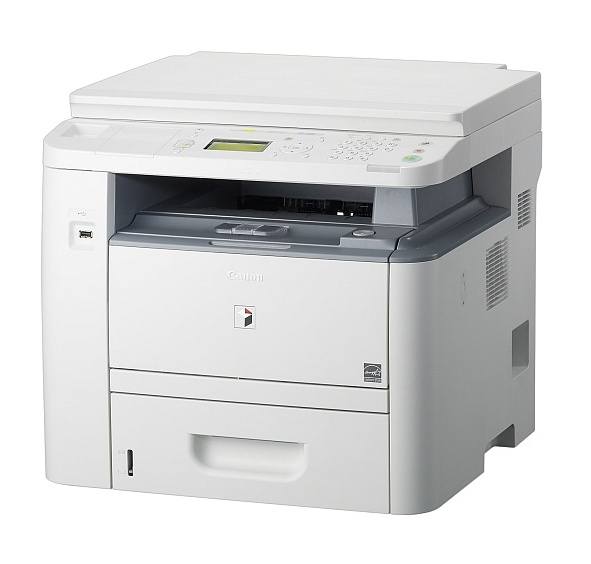

 Canon IR1133 Canon IR1133А

Главные особенности принтера из этой серии:

  • легок в использовании и недорогой в обслуживании;
  • возможность сканировать/печатать с USB-накопителя;
  • низкий уровень шума - 70 дБ;
  • встроенный модуль Wi-Fi;
  • широкий функционал, в тч функция экономии энергии;
  • скорость печати до 33 стр./мин;
  • довольно компактный;
  • цветной сканер;
  • картридж Canon C-EXV40, который весьма надёжен и можно заправить своими руками.

Последний пункт мы и рассмотрим детальнее в данном мануале.

Инструменты, необходимые для заправки лазерного картриджа Canon C-EXV40:

  1. Плоская и крестовая отвёртки;
  2. Шуруповерт;
  3. Кусачки;
  4. Канцелярский нож;
  5. Сверло 2мм.;
  6. Ватные палочки;
  7. Салфетки (сухие);
  8. Тонер. Совместимый тонер может быть подобран в соответствии с вашим бюджетом, но наилучшим вариантом будет Static Control (SCC) 290 грамм, для Canon или Hanp (США).

 Canon IR1133 тонер

Canon C-EXV40 заправка инструкция

1 Первым делом необходимо осторожно поддеть с двух сторон светозащитную крышку фотобарабана. Изымаем ее и запоминаем/фотографируем положение пружины.

 Canon C-EXV40 снятие крышки

разборка Canon C-EXV40

2 В указанных местах сверлом на 2 мм. аккуратно высверливаем по отверстию.

сверлим Canon C-EXV40

подготовка Canon C-EXV40

3 Берем плоскогубцы, поддеваем два стержня и вытягиваем их.

извлечение стержней Canon C-EXV40

4 Разбираем картридж надвое.

разделение картриджа Canon C-EXV40

5 Прижимаем стержень фотобарабана отвёрткой не применяя лишнюю силу (см. фото), а затем кусачками осторожно удаляем его.

 Canon C-EXV40 стержень фотобарабана

Извлечение стержня

 Canon C-EXV40 демонтаж стержня

6 Вынимаем барабан и цилиндр переноса.

 Canon C-EXV40 демонтаж барабана

 Canon C-EXV40 демонтаж цилинтдра

7 Переходим к очищающему лезвию, вывинчиваем два болтика. Избавляемся от остатков тонера и грязи, монтируем лезвие на место.

чистка лезвия Canon C-EXV40

8 Дальше ложем назад ролик переноса заряда.

обратная установка ролика в Canon C-EXV40

9 Ставим назад фотобарабан, предварительно протерев сухой салфеткой, и фиксируем стержнем. Детали устройства должны быть чистыми и нее поврежденными, в целях избежания печати с полосами.

чистка барабана

установка барабана в Canon C-EXV40

10 Обрезаем пластмассовые крепления канцелярским ножом.

крепления Canon C-EXV40

 Canon C-EXV40 крепления

11 В этих местах сверлим мелкие отверстия, чтоб потом закрепить шурупами.

подготовка отверстий в Canon C-EXV40

12 В промежуток между крышкой и бункером тонера вставляем продолговатую отвертку. Легким усилием, плавно, давим в сторону и вынимаем крышку.

крышка картриджа Canon C-EXV40

13 Дальше аккуратно снимаем вал переноса. После этого, салфеткой (тряпкой без ворса) протираем его от старого тонера. Все должно быть сухое и обязательно чистое!

чистка вала переноса

14 Вынимаем приводную шестеренку.

 Canon C-EXV40 проводная шестеренка

15 Демонтируем подбирающие лезвие, отвинтив два болтика.

подбирающее лезвие в Canon C-EXV40

16 Очищаем бункер от остатков использованного тонера, сохранив в чистоте белую полосу двухстороннего скотча.

чистка бункера Canon C-EXV40

17 Берем тонер SCC и засыпаем в наш картридж. Для C-EXV40 необходимо 200-230 грамм. Если на этом этапе что-то пошло не так - впреть лучше заправлять картриджи Canon у мастеров своего дела.

заправка картриджа Canon C-EXV40

18 Двумя болтами зафиксируем на месте лезвие подбора, предварительно очистив его сухой салфеткой(тряпкой).

фиксация лезвия в Canon C-EXV40

19 Чистим контактную пластину и смазываем ее электропроводящей пастой.

очистка контактной пластины Canon C-EXV40

20 Монтируем приводную шестеренку вала.

установка шестеренки вала в Canon C-EXV40

21 Убедитесь, что крепление-зубец в форме полукруга на боковине, попал в свой паз плотно.

проверка положения зубца

22 Фиксируем крышку при помощи двух шурупов.

фиксация крышки картриджа Canon C-EXV40

23 Собираем воедино наш картридж, удостоверьтесь, что пружины на своем месте, и закрепите их стержнями.

сборка Canon C-EXV40

 Canon C-EXV40 обратная сборка

собранный Canon C-EXV40

24 Крышку защиты от света для фотобарабана устанавливаем на место, убедившись предварительно, что пружина стоит в том положении, как было.

установка крышки фотобарабана на Canon C-EXV40

25 Пришло время чипа. Особенность конкретно этого картриджа в том, что он будет работать без замены чипа на новый, но при роботе будет постоянно требовать сменить картридж, возможны окна с ошибкой. По этому для удобства желательно заменить чип на новый.

замена чипа Canon C-EXV40

26 Ну вот и все, можно пользоваться. Если же по окончанию заправки было выявлено, что дело вовсе не в картридже - возможно, настало время для ремонта самого печатающего устройства.
