Заправка картриджа HP CB543A (125A) magenta для принтера HP COLOR LJ CM1312, CM1312nfi, CP1210, CP1215, CP1510, CP1515n, CP1518ni

Заправка картриджа HP CB543A (125A) magenta
Цена: 299.00 грн.
Артикул
z-CB543A
Есть в наличии
Заказать

Технические характеристики

Ресурс 2200
Технологии Лазерный
Совместимые принтеры HP COLOR LJ CM1312, CM1312nfi, CP1210, CP1215, CP1510, CP1515n, CP1518ni
Время заправки 15 мин.

Рекомендуем обратить внимание:

Описание, Инструкция по заправке картриджа HP CB543A (125A) для принтера HP COLOR LJ CM1312, CM1312nfi, CP1210, CP1215, CP1510, CP1515n, CP1518ni

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
HP CB543A (125A) LJ CM1312, CM1312nfi, CP1210, CP1215, CP1510, CP1515n, CP1518ni
Заправка картриджа тонер: static control components 299 грн.
Купить картридж оригинальный (восстановленный) 995 грн.
Купить комплект HP CE310A, CE311A, CE312A, CE313A, оригинальные (восстановленные) 3769 грн.

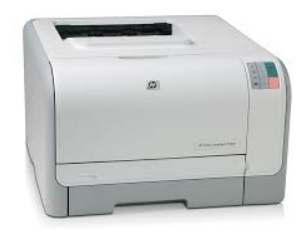

Модели совместимых принтеров

CP1215

1





CM1312mfp

2





CP1515n

3





CP1518n

4

Инструменты

5



  • отвертка;
  • тонерный пылесос;
  • чип-болванка типа U11M;
  • литиевая смазка;
  • банка тонера SCC или универсального HP TCH-1215/2025;
  • упаковка салфеток или лоскут чистой ткани;
  • изопропиловый спирт 99.9%.

Подробная инструкция по самостоятельной заправке картриджа HP CB543A

Примечание! Сервисный центр «TonFix» не несет ответственности за ошибки, которые может допустить неопытный пользователь во время проведения манипуляций, описанных ниже. Заправка картриджа HP CB543A (125A) magenta представляет собой сложный процесс, требующий от заправщика наличия специальных инструментов и навыков.

1. Отключите принтер из сети, извлеките картридж и положите его перед собой.

6



2. С левой стороны расположена защитная панель, которую необходимо снять. Для этого открутите 2 винта.

7

8



3. Проделайте эту же процедуру с противоположной стороны картриджа и разделите его на 2 части.

9

10

Примечание! Фотобарабан ничем не зафиксирован, поэтому будьте предельно аккуратны во время разделения устройства. Любые повреждения приводят к необходимости восстановления картриджа. Вы можете заказать эту услугу в нашем сервисе, в нее включены следующие мероприятия:

Также у нас вы можете приобрести лазерный цветной картридж HP 125A magenta CB543A с тонером, который уже прошел цикл восстановления и готов к эксплуатации.

4. Извлеките фотовал и ролик первичного заряда из драм-кратриджа.

12

13

5. Снимите металлическое лезвие, открутив 2 болтика по краям.

14

6. Воспользуйтесь тонерным пылесосом, чтобы удалить остатки тонера из отсека с отработкой. Уделите особое внимание уплотнителям, исключающим проникновение тонера за пределы бункера.

7. Протрите пластину-лезвие тканью, смоченной изопропиловым спиртом. Установите ее.

151617

8. Промажьте контактный паз токопроводящим веществом.

19

9. Установите вал заряда.

20

10. Заправка картриджа HP CB543A (125A) magenta завершена наполовину. Открутите боковину с тонер-картриджа и снимите 2 шестерни.

212223

11. С правой стороны найдите белую платформу. Выкрутите шуруп и удалите ее.

24

12. Снимите магнитный ролик.

25

13. Открутите еще 2 шурупа, извлеките дозирующее лезвие. Очистите ролик и лезвие от тонерного порошка. При помощи вакуумного пылесоса очистите отсек для краски и прилегающие к нему поверхности.

26

14. Поверните его обратной стороной. Выкрутите винт. Удалите боковушку.

Примечание! Если заправка картриджа HP CB543A (125A) magenta для принтера HP COLOR LJ выполняется впервые, то для выполнения этого пункта придется приложить усилия. Крышка приклеена к основанию, поэтому ее придется отломать в месте, отмеченном на фотографии.

2829

15. Пополните бункер свежим мелкодисперсным порошком на 45-50 грамм. Лазерный цветной картридж HP 125A magenta CB543A с тонером должен весить не менее 0,795 кг.

30

16. Верните лезвие в исходную позицию. Закрепите его 2 винтами.

31

17. То же самое касается магнитного ролика.

32

18. Наденьте боковину и зафиксируйте ее винтом.

33

19. Нанесите слой смазки на отверстия, расположенные на поверхности пластиковой платформы.

34

20. Прикрепите ее к основанию картриджа с обратной стороны. Вкрутите винт.

35

21. Теперь наденьте шестерни и прикройте их защитной крышкой.

3637

22. Проверьте исправность рычажка. Надавите на него сверху-вниз, в результате чего должен выдвинуться «язычок».

38

23. Установите фотобарабан на борт драм-картриджа.

39

24. Соедините обе части устройства. Проверьте, чтобы пружина и рычаг находились в правильном положении.

4041

25. Прикрутите боковые панели.

4243

26. Защелкните защитную крышку фоторецептора.

44

27. Замените чип.

45

28. Заправка окончена. Картридж после заправки можно установить в соответствующий паз внутри принтера.46

К сведению владельцев оргтехники!

Заправка картриджа HP CB543A (125A) magenta для принтера HP COLOR LJ в Киеве должна выполняться специалистом, обладающим достаточными знаниями. В нашем сервисе вы можете заказать услугу «выезду мастера на дом», цена которой указана в прайсе. Если после завершения всех работ вами были обнаружены дефекты печати, то мы также рекомендуем обратиться за помощью в специализированную службу.
