Заправка картриджа HP CF380A (№312A) black для принтера HP COLOR LJ Pro M476dn, M476dw, M476nw

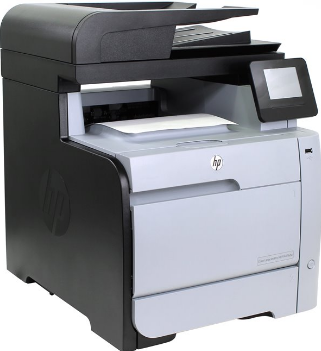

Совместимые устройства печати

M476dn





M476dw





M476nw

Инструменты



• отвертка крестообразная;
• банка тонера Hanp или HP 1215/1515;
• чип-болванка;
• тонерный пылесос;
• изопропиловый спирт;
• литиевая смазка;
• ушные палочки;
• чистые салфетки;
• мерный щуп (1.85 мм);
• пинцет или резиновые перчатки;
• средства защиты: очки, строительный респиратор.

Детальная инструкция (руководство) по заправке картриджа HP CF380A

Примечание! Данный мануал составлен инженерами сервисного центра TonFix и носит сугубо ознакомительный характер. Сервис не несет ответственности за ошибки, допущенные пользователем во время проведения манипуляции с картриджем. Заправка картриджа HP CF380A (№312A) black должна проводиться опытным специалистом, что позволит избежать дефектов печати в будущем. В качестве примера был выбран лазерный картридж HP CF381A с голубым тонером – его конструктив идентичен интересующей вас модели.

1. Достаньте картридж из печатающего устройства. С правой стороны вы увидите пружину, которую необходимо снять.



2. С этой же стороны открутите 2 винта.



3. При откручивании второго винтика отпадет боковушка. Уберите ее в сторону.



4. За черной панелью расположена белая крышка из пластика. Открутите болтики, фиксирующие ее.



5. С обратной стороны снимите боковушку, воспользовавшись крестообразной отверткой. Под ней вы увидите шестерни – удалите их.



6. Выкрутите оставшийся болт и снимите защитную крышку.



7. Снимите спейсеры, которые представляют собой уплотнительные кольца, позволяющие избежать просыпания тонерного порошка внутри принтера.



8. Извлеките вал проявки изображения.



Примечание! Заправка картриджа HP CF380A (№312A) black должна выполняться по всем правилам, поэтому не касайтесь голыми руками рабочей поверхности ролика или используйте резиновые перчатки.

9. Открутите винты, которые крепят дозирующее лезвие к основанию картриджа.



10. Снимите лезвие.



11. Удалите уплотнительные шайбы, чтобы не потерять их во время реализации процесса заправки.



12. Вытрусите остатки краски из бункера.



13. При помощи вакуумного пылесоса очистите контейнер с мелкодисперсным порошком.



14. Также уделите внимание ролику подачи. Он требует дополнительно очистки.



15. Наполните отсек совместимым тонером. Картридж заправляют 90 граммами свежего порошка.



16. Очистите уплотнители, расположенные по краям корпуса.



17. Верните в исходное положение уплотнительные шайбы.



18. Вставьте дозирующее лезвие, предварительно протерев его салфеткой с изопропиловым спиртом.



19. Вкрутите винты не до конца.

20. Чтобы Заправка картриджа HP CF380A (№312A) black для принтера HP COLOR LJ Pro прошла успешно расположите лезвие с соблюдением зазора в 1.85 мм. Смотрите фото:



21. Протрите ролик тканью или салфеткой, смоченной изопропиловым спиртом.



22. Поставьте вал в пазы картриджа и наденьте кольца-уплотнители.



23. Очистите от тонерной пыли внутренние боковины.



24. Нанесите слой токопроводящей смазки на оси роликов.



25. Установите первую панель со стороны чипа и закрутите винты.



26. Проделайте ту же операцию с противоположной стороны картриджа. Оденьте 2 шестеренки.



27. В этом же месте наденьте боковушку и закрепите ее 2 болтами.



28. Зарядите пружинный механизм.



29. Прокрутите вал, чтобы тонерная краска равномерно распределилась по его поверхности.



30. Замените чип.



31. https://www.tonfix-service.in.ua/zapravka-kartridzhejУстановите лазерный цветной картридж HP 312A black CF380A с тонером в соответствующей нише печатающего оборудования.

Дополнение

Чтобы заправка картриджа HP CF380A (№312A) black для принтера HP COLOR LJ Pro необходимо следовать вышеизложенному мануалу. Если в результате неудачной попытки у вас появились дефекты печати или вам необходима заправка принтера в Киеве, то мы рекомендуем вам воспользоваться помощью специализированного сервиса. Вы можете заказать у нас услугу выезда мастера по Киеву или купить восстановленный лазерный цветной картридж HP 312A black CF380A с тонером, цена на который указана в прайсе.
