Заправка картриджа HP CE403A (507A) Magenta для принтера HP Color LaserJet Enterprise 500 M551n, M551dn, M551xh, M575f, M575dn, LaserJet Pro 500 M570dw, M570dn

Совместимые аппараты

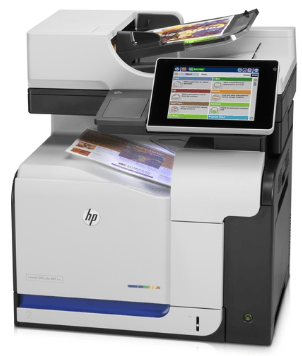

HP Enterprise M551n	HP Enterprise M575dn	HP Pro M570dn

Необходимый инструмент

• канцелярский нож;
• токопроводящая смазка;
• банка совместимого тонера;
• чип-болванка U32-2M;
• острогубцы;
• сервисный пылесос;
• салфетки и спиртовой раствор 99,9 %.

Заправка картриджа HP CE403A (507A) Magenta для принтера HP Color LaserJet Enterprise 500 M551n, M551dn, M551xh, M575f, M575dn, LaserJet Pro 500 M570dw, M570dn – подробная инструкция-мануал с картинками

Примечание! Используйте резиновые перчатки, респиратор и строительные очки, чтобы защитить свой организм от вреда тонерного порошка. Также это позволит не оставить жирных отпечатков на чувствительных компонентах картриджа.

1. Снимите пружинку, расположенную с торца устройства.

2. С помощью канцелярского ножа срежьте пластик по бокам от штифтов – двух металлических штырей, расположенных по бокам картриджа. В качестве альтернативного варианта можно использовать дрель: достаточно проделать небольшие углубления рядом со штифтами. Удалите их.

3. Разъедините конструкцию устройства на две составляющие.

4. В драм-блоке открутите все винты. Поменяйте положение фиксирующего элемента и снимите крышку с контактным штырем фоторецептора.

5. Удалите фоторецептор и вал первичного заряда (ВПЗ).

6. Вытрусите остатки отработки из отсека. Пропылесосьте его, не снимая лезвие очистки.

Важно! Существует метод более тщательной чистки отсека. В этом случае заправка картриджа HP CE403A (507A) Magenta включает пункт по удалению очищающей пластины. Мы не рекомендуем проводить снятие лезвие в домашних условиях по причине отсутствия специальных дистансеров.

7. Установите ВПЗ. Проконтролируйте, чтобы направляющие попали в соответствующие отверстия.

8. Закрепите фоторецептор.

9. Промажьте контактный штырь и прикрутите обе боковины.

10. Удалите крышку с тонер-блока: открутите винт и отщёлкните фиксатор.

11. Снимите зубчатые кольца, открутите 2 винта и удалите крышку, которая придерживает магнитный ролик.

12. Выньте транспортировочный вал из пазов.

13. Открутите винт с левого торца, отщелкните защитную крышку. Затем выкрутите еще 2 винтика и снимите контактную платформу.

14. Открутите лезвие дозировки тонерного порошка.

15. Пропылесосьте отсек с тонером. Во время заправки картриджа HP CE403A (507A) Magenta для принтера HP Color LaserJet Enterprise 500 необходимо засыпать до 150 грамм совместимого порошка, чтобы не перегрузить мешалки. Проверьте чистоту фетровых уплотнителей.

16. Прикрутите лезвие, сохраняя зазор 1.8 мм.

17. Смажьте контакты на пластине и прикрутите ее к основанию картриджа винтами.

18. Вставьте в изначальное положение транспортировочный ролик, предварительно протерев его салфеткой.

19. Прикрутите фиксатор магнитного вала. Расположите шестеренки в последовательности, которая указана на фотографии ниже. Зафиксируйте защитную панель.

20. Реализуйте установку шестерёнчатого механизма. Закройте платформу с контактами защитной панелью.

21. Соедините обе части картриджа. Выставите защелку в правильное положение. Вставьте штифты, зарядите пружину.

22. Замените чип, чтобы избежать проблем с работой лазерного принтера и его программной части.

23. Картридж готов к эксплуатации.

К вниманию пользователей!

Инструкция по заправке картриджа HP CE403A (507A) Magenta, представленная выше, носит ознакомительный характер и может использоваться в качестве руководства к пользованию. После сборки картриджа установите его на борту принтера и проведите тестовую распечатку. Если на бумаге появляются различные дефекты, даже после 10 листа, то вам необходимо провести заправку в специализированном сервисе. Куда необходимо ехать? – Никуда.
