Заправка картриджа Samsung MLT-D109S для принтера Samsung SCX-4300

Заправка картриджа Samsung MLT-D109S
Цена: 245.00 грн.
Артикул
z-MLT-D109S
Есть в наличии
Заказать

Технические характеристики

Ресурс 2000
Технологии Лазерный
Совместимые принтеры Samsung SCX-4300
Время заправки 16 мин.

Описание картриджа Samsung MLT-D109S и заправка для принтеров SCX-4300

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
Samsung MLT-D109S SCX-4300
Заправка картриджа тонер: SCC(США) 245 грн.
Восстановление картриджа замена детали (фотобарабан) и заправка 445 грн.
Купить картридж оригинальный (восстановленный) уточняйте

Совместимый принтер

Samsung SCX-4300

Перечень необходимых инструментов и материалов

2

  1. 1 тонерный пылесос;
  2. 2 отвертки: плоская и PH (крестовая);
  3. 3 салфетки и ушная палочка;
  4. 4 изопропил или специальное средство для чистки картриджей;
  5. 5 чип S3CC92112 (SECDP-1) для не прошитых принтеров.

Чем заправить Samsung MLT-D109S

  • Mitsubishi TB137-7;
  • IPM TB62-P3-900;
  • Hanp Cyben UTS1610-1.

Как заправить тонер-картридж Samsung MLT-D109S правильно – советы мастеров

  1. 1 Соблюдайте дозировку тонера. Для ресурса в 2000 страниц достаточно 70-80 грамм тонера.
  2. 2 Не экономьте на тонере. От качества порошка зависит четкость линий, насыщенность цвета и ряд других параметров печати.
  3. 3 Не пытайтесь заправить принтер самостоятельно, если под рукой нет инструментов или нужно возобновить работоспособность принтера в короткие сроки. Если для вас важно качество печати, сразу позвоните нашему менеджеру и вызовите мастера на дом.
  4. 4 Для того чтобы не менять чип после каждой заправки, достаточно прошить принтер Samsung. Вы можете заказать данную услугу в нашем сервисе.
  5. 5 Если после заправки появятся симметричные дефекты печати, то нужно проверить их частоту повторения. При проблемах с фотобарабаном расстояние между дефектами составляет 78 мм. Осмотрите валик проявки, если дефекты повторяются каждые 45 мм, а если каждые 40 мм, то очистите валик первичного заряда (PCR). В других случаях рекомендуем вызвать специалиста.

Заправка картриджа Samsung MLT-D109S для принтера SCX-4300 – инструкция

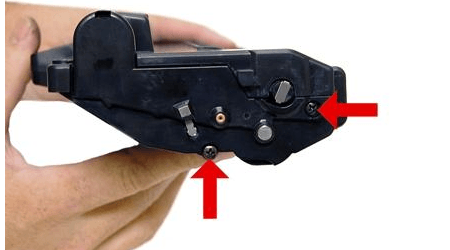

1. При помощи крестовой отвертки открутите два винта. Отщелкните фиксаторы. Снимите боковую крышку.

MLT-D109S заправка заправка картриджа Samsung SCX-4300

2. Открутите пять винтов с верхней крышки. Отщелкните еще четыре фиксатора, по два с каждой стороны. Пропылесосьте бункер с тонером. Уделите отдельное внимание уплотнителям из поролона. Они не должны отрываться от корпуса, иметь механические повреждения или вмятины. При наличии таковых заправку картриджа Samsung SCX-4300 нужно приостановить и заменить уплотнители.

SCX-4300 заправка SCX-4300 заправка принтера

3. Открутите вторую боковушку. Под ней расположены шестеренки. Снимите их и протрите, если они выпачканы тонером.

заправка картриджа SCX-4300 как заправить картридж Самсунг SCX-4300

4. Извлеките ролик первичной зарядки (PCR). Протрите его поверхность салфеткой, смоченной спиртом. Удалите фотобарабан. Осмотрите его состояние. При наличии механических повреждений и потертостей, замените фотобарабан. Вы можете заказать заправку принтера и замену фотобарабана в нашем сервисе. Достаточно сказать, что вам нужно провести восстановление картриджа.

Samsung SCX 4300 картридж заправить Samsung SCX 4300 заправка

5. Плоской отверткой подденьте защелку. Удалите фиксирующую планку ролика проявки. На фото справа отмечена металлическая шайба. Она может мешать удалению пластиковой платформы. Вы можете снять ее, после чего нужно извлечь платформу.

заправка Samsung SCX 4300 12

6. Достаньте из посадочного гнезда вал проявки. На его расположены шайбы. Не потеряйте их. Смочите ушную палочку изопропиловым спиртом. Аккуратно, без лишних усилий, протрите кромку лезвия. Налипший на лезвии тонер станет причиной полос во время печати и других неприятных дефектов.

Samsung MLT-D109S заправка инструкция Samsung MLT-D109S заправка

7. Заправка картриджа Samsung MLT-D109S продолжается и теперь нужно частично собрать его. Установите магнитный вал, наденьте шайбы. Протрите посадочные места шестеренок. Нанесите на них токопроводящую смазку. Установите фиксирующую планку ролика проявки. Убедитесь в том, чтобы защелка стала на свое место.

заправка Samsung MLT-D109S заправка картриджа Samsung MLT-D109S

8. Наденьте шестерни в той последовательности, в которой они отмечены. Установите фотобарабан.

Samsung MLT-D109S чем заправить картридж принтера Samsung SCX-4300

9. Смажьте контакты на боковой крышке и установите ее. Прикрутите два винта. Установите PCR. Проверьте правильность вхождения оси PCR в отверстие крышки.

Samsung SCX-4300 как заправить картридж Samsung SCX-4300 заправка

10. Из нутрии вытолкните пробку бункера. Замените чип, если принтер не прошит.

21 22

11. Защелкните верхнюю крышку. Закрутите пять винтов.

23 24

12. Чтобы заправить картридж Samsung SCX 4300, используйте воронку. Засыпьте 70-80 грамм тонерного порошка. Закройте пробку. Убедитесь в ее герметичности.

25 26

13. Установите последнюю боковушку и закрутите винты. Убедитесь в том, чтобы защелка попала в ответный паз. Для принтера SCX-4300 заправка завершена.

27 28

Где заправить картридж Самсунг SCX-4300 в Киеве?

Вы можете позвонить нашему менеджеру и согласовать время приезда мастера. Также мы заправляем картриджи в мастерской. После проведения всех работ мастера дают гарантию качества, действующую до окончания ресурса или до месяца – зависит от того, что раньше закончится. Сервис TonFix предоставляет полный комплекс слуг по обслуживанию лазерных принтеров в Киеве.
