Заправка картриджа Samsung MLT-D117S для принтера Samsung SCX-4650N, SCX-4655FN

Совместимые аппараты

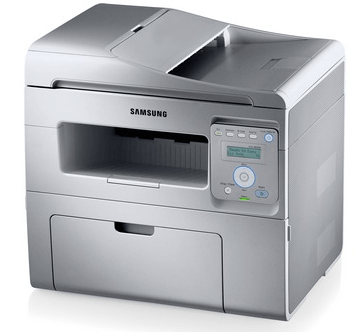

SCX-4650N	SCX-4655FN

Необходимые инструменты

• банка совместимого тонера;
• лейка;
• сухие салфетки;
• токопроводящая смазка;
• канцелярский нож;
• сервисный пылесос;
• спирт 99,9%;
• новый чип (если принтер не прошит).

Заправка картриджа MLT-D117S для принтера SCX-4650N, SCX-4655FN – пошаговая инструкция

Примечание! Проверьте, чтобы на поверхность, где планируется проводить разборку картриджа, не попадали прямые солнечные лучи. Они могут вывести из строя фоточувствительный барабан.

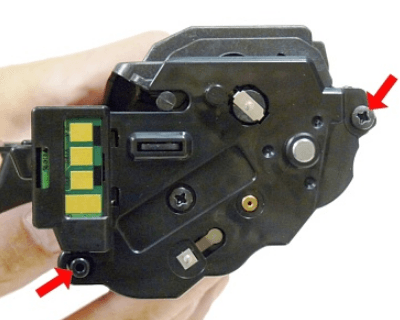

1. Достаньте картридж из отсека печати. Расположите его на ровной поверхности рукояткой к себе. Справа вы увидите два фиксирующих винта. Удалите их и бережно снимите боковую панель, потянув ее в свободную сторону. Возможно, потребуется слегка подковырнуть боковушку отверткой до начала движения.

2. Далее выкрутите еще два винта, которые крепят бункер с отработанным тонером к основанию картриджа.

3. Приподнимите бункер с отработкой и извлеките его, передвинув зубчик по направляющей в свободную сторону. Продолжаем работу с этой частью устройства.

4. Чтобы заправка картриджа Samsung MLT-D117S прошла успешно, необходимо детально очистить контейнер от отработки – это позволит предотвратить просыпание тонера внутри картриджа. Для этого открутите два винта и снимите лезвие очистки.

5. Удалите тонер при помощи специального пылесоса с вакуумной системой всасывания. Установите лезвие, прикрутив два винтика. Переходим к основной части картриджа.

Внимание! Тонер представляет собой мелкодисперсный порошок, который создан химическим путем и содержит в составе тяжелые металлы, вредные для организма человека. Использование домашних пылесосов категорически ЗАПРЕЩАЕТСЯ, так как тонерная пыль просачивается через фильтры агрегата, оседает в помещение и может попасть в дыхательные пути. Для работы используйте тонерный пылесос любой марки и модели.

6. С торца основного блока открутите два винта. Снимите боковушку.

7. MLT-D117S, заправка которого реализуется в данный момент, состоит из множества деталей, чувствительных к агрессивным химическим веществам и механическим повреждениям. Поэтому извлекайте магнитный ролик бережно и осторожно – потяните его вправо, а затем вверх. Очистите поверхность вала сухой салфеткой.

8. Далее вы увидите перед собой светочувствительный вал. При обнаружении повреждений верхнего слоя деталь подлежит замене. Если проблем с печатью нет, а вал выглядит хорошо, то просто извлеките его.

Примечание! Оригинальный фотобарабан к MLT-D117S имеет хорошие показатели износоустойчивости, однако, даже он подлежит замене после нескольких заправок. Вы можете заказать в нашем сервис-центре услугу под названием восстановление лазерных картриджей – она включает в себя полноценную заправку принтера и замену фоточувствительного элемента.

9. Снимите весь шестерёночный комплект.

10. При помощи канцелярского ножа подрежьте пластик возле пробки и откупорьте ее. Высыпьте весь тонер.

11. Удалите роликовые фиксаторы, используя изображения ниже:

12. Удалите проявочный ролик.

13. Открутите лезвие дозировки и отодвиньте пружинку.

14. Удалите лезвие и бережно протрите его спиртом – данный шаг позволит избежать появления полос после заправки. Пропылесосьте содержимое контейнера для тонера.

15. Прикрутите лезвие и зарядите пружинку.

16. Верните в исходное положение ролик проявки.

17. Установите пластину и поверните пружину в правильное положение.

18. Поместите фотобарабан в соответствующие пазы.

19. Установите 4 шестерни. Сверьте положение шестеренок с картинкой, расположенной ниже:

20. Нанесите каплю литиевой смазки на контакт вала зарядки.

21. Аккуратно установите ролик первичного заряда.

22. Картридж Samsung MLT-D117S имеет ресурс в 2.5K страниц. Засыпьте в бункер 80-90 грамм тонера. Можете использовать тонерный порошок Hanp Cyben 1000г (UTS1610-1). Если качество печати не имеет принципиального значения, то можете воспользоваться более бюджетным вариантом Patron Samsung ML-1210/1710.

23. Закройте крышку и прикрутите ее.

24. Установите блок с отработкой, одев зубчики через направляющие и закуртив 2 винта.

25. Замените микросхему, руководствуясь следующими фотографиями:

26. Закрутите защитную панель. Заправка картриджа MLT-D117S завершена.
