Заправка картриджа Samsung ML-D3470B для принтера Samsung ML-3560, ML-3561N, ML-3561ND

*Вартість та наявність картриджа уточнюйте у менеджера сервісного центру.

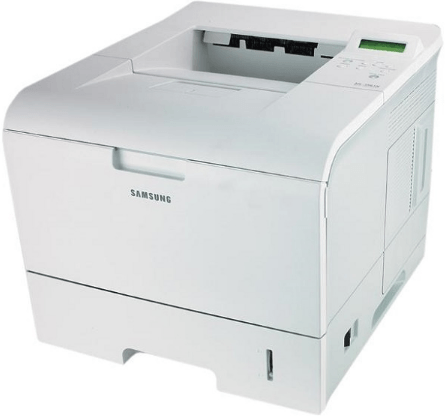

Сумісні принтери

ML-3560, ML-3561N, ML-3561ND

Необхідні інструменти та матеріали

1. 1 пилосос для тонера 3M або аналог;
2. 2 викрутка хрестова та з плоским шліцем;
3. 3 сухі серветки;
4. 4 спирт ізопропіловий;
5. 5 гумові рукавички та респіратор;
6. 6 струмне мастило;
7. 7 чіп AT88SC0204C для непрошитого апарата.

Яким тонером заправити картридж Samsung ML-D3470B

• IPM (TB55-P1);
• TOMOEGAWA (TG-SUT-1);
• Static Control (TRSUNIV-1KG).

Поради від майстрів

1. 1 Щоб скоротити вартість та час заправки, рекомендуємо прошити принтер Samsung. Ця процедура виконується один раз і дозволяє більше не змінювати чіпи.
2. 2 Не нехтуйте технікою безпеки. Використання рукавичок та респіратора є обов'язковою умовою.
3. 3 Не заощаджуйте на тонері.
4. 4 Вчасно проводьте відновлення картриджа. Для збереження якості друку рекомендуємо міняти фотобарабан після заправки. Середній ресурс барабана складає 1.5 картриджів.
5. 5 Якщо вам потрібна термінова заправка принтера у Києві, то можете викликати нашого майстра. Якість друку та чистоту гарантуємо.

Заправка картриджа Samsung ML-D3470B для принтерів ML-3560, ML-3561N, ML-3561ND – інструкція

1. Відкрутіть з двох боків гвинти та видаліть втулки.

2. Плоскою викруткою підтягніть боковушки і зніміть їх.

3. Вимкніть верхню кришку і відкладіть її вбік. Розділіть картридж на дві частини. Для цього потрібно від'єднати дві клямки, розташовані на торцях.

4. Відкоркуйте блок із тонером. Зніміть шестерню приводу. Очистіть решту шестерень. Рекомендуємо заклеїти їх скотчем, щоб вони не злетіли з осей і не загубилися під час заправки.

5. Видаліть кріплення магнітного ролика. Для цього натисніть на клямку, відсуньте пружинку та потягніть панель на себе.

6. Зніміть магнітний ролик. Відкрутіть лезо дозування. Ретельно пропилісосьте контейнер. Поролонові ущільнювачі повинні бути чистими та цілими. Якщо вони пошкоджені або прим'яті, то брудний друк не забариться. Ремонт картриджа можна самостійно або зверніться за допомогою до фахівців.

7. Протріть край леза ізопропіловим спиртом. Прикрутіть його на місце. Сухою ганчіркою очистіть робочу зону ролика перенесення. Вставте його в пази після очищення.

8. Поверніть контактну планку на місце. На фото знизу вказано її правильне положення. Одна частина пружини має торкатися леза, а інша осі ролика.

9. Встановіть шестерню приводу, відклейте скотч з інших шестерень. Через технологічний отвір засипте 240 г порошку. Для Samsung ML-D3470B заправка не завершена. Відкладіть тонерний відсік убік.

10. Візьміть драм-юніт. За допомогою плоскої викрутки зніміть кільце. Дістаньте вісь та саму оболонку фотовалу.

11. Вийміть вал первинного заряду. Відкрутіть ракель. Ретельно протріть обидві деталі від нагару, скориставшись серветками та ізопропіловим спиртом.

12. Прикрутіть ракель. Змастіть контактний паз валу первинного заряду. Встановіть сам ВПЗ та фотобарабан. Вставте вісь у барабанний блок.

13. Вдягніть на вісь фотовала стопорне кільце. З'єднайте дві частини картриджа, заклавши вушка за спеціальні виступи.

14. Встановіть захисну кришку фотобарабану. Прикрутіть бічні кришки з обох боків картриджа.

15. Надягніть втулки, за потреби замініть чіп. На цьому заправлення Samsung ML-D3470B закінчено. Роздрукуйте тестову сторінку.

Після заправки принтера

При появі дефектів друку спробуйте визначити причину їх появи, вивчивши відповідні статті з нашого сайту. Якщо джерело погіршення якості друку не вдається, викличте майстра. Працівник нашого сервісного центру допоможе повернути колишню якість друку та дасть гарантію на виконану роботу. Виїжджаємо Києвом день у день, якщо заявка оформлена до 12:00 дня.
