Заправка картриджа HP CE401A (507A) Cyan для принтера HP Color LaserJet Enterprise 500 M551n, M551dn, M551xh, M575f, M575dn, LaserJet Pro 500 M570dw, M570dn

Сумісні апарати

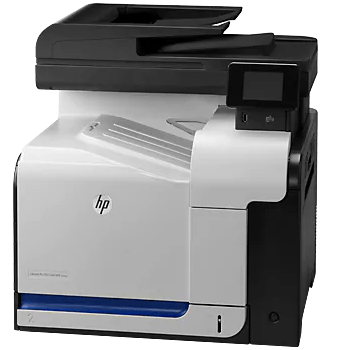

HP Enterprise M551n	HP Enterprise M575dn	HP Pro M570dn

Інструменти для заправки картриджа

• спирт 99.9%;
• серветки;
• токопровідний мастильний матеріал;
• дриль та набір свердлів;
• плоскогубці;
• вакуумний пилосос;
• свіжий тонер;
• рідкий силікон;
• сумісний фоторецептор і тальк;
• змінний чіп.

Заправка картриджа HP CE401A (507A) Cyan для принтера HP Color LaserJet Enterprise 500 M551n, M551dn, M551xh, M575f, M575dn, LaserJet Pro 500 M570dw, M570 мануал у картинках

1. Реалізуйте процедуру виймання картриджа з відсіку друкувального обладнання. Покладіть його на робочу поверхню.

2. Озброївшись дрилем, зробіть невелике заглиблення в районі штифта. Видаліть штифт, який з'єднує два відсіки картриджа.

Примітка! Робити отвір НЕ треба. Тримайте свердло під кутом 40-45 градусів. Поглиблення необхідне для того, щоб підколупати штифт.

3. Виконайте цю процедуру з зворотного боку корпусу. Штифти легко витягуються за допомогою плоскогубців.

4. Розділіть конструкцію на дві половини. Не втратите пружину, яка зіскочить у момент роз'єднання.

5. Відкрутіть гвинт з правого боку тонерного відсіку. Видаліть кришку. Зніміть шестірню магнітного ролика. Видаліть ще дві гвинти та зніміть контактну платформу.

6. Зніміть ролик і протріть його робочі поверхні серветкою, змоченою у спирті.

7. Пропилісосьте відсік з тонером.

Важливо! Заправка картриджа HP 507A cyan CE401A має на увазі детальне очищення всіх деталей та відсіків. Якщо ви використовуєте дешевий сумісний порошок, то вам слід зняти пластину, що дозує. Але ми наполегливо не рекомендуємо робити це самостійно, тому що без спеціальних дистансерів правильне встановлення леза неможливе.

8. Змастіть місце, позначене на малюнку.

9. Поверніть у вихідне положення магнітний вал. Не втратите бушинги – білі кільця, розташовані на кінцях осі.

10. Змастіть отвори на контактній пластині та прикрутіть її до основи картриджа. Надягніть шестерню та захисну кришку. Вкрутіть шуруп.

11. Перша частина заправки картриджа HP 507A cyan CE401A завершена. На іншому відсіку відкрутіть бічний шуруп. Зніміть кришку фоторецептора.

12. Видаліть світлочутливий барабан і вийміть вал первинного заряду (ВПЗ). Протріть їх.

13. Витрусіть залишки тонерного порошку з відпрацьованого бункера. Пропилісосьте його сервісним пилососом. Встановіть ВПЗ на драм-картридж.

14. Змастіть контактний паз фоторецептора.

15. Нанесіть тальк на поверхню фотобарабану та проведіть його монтаж.

16. Прикрутіть двома гвинтами боковушку.

17. Прокрутіть фотобарабан, щоб розподілити тальк по всій поверхні валу.

18. Об'єднайте дві частини пристрою, вставте штифти та надягніть пружину.

19. Відкрийте бічну заглушку. Засипте через отвір бункера до 140 г тонера.

20. Протріть обідок отвору сухою ватною палицею. Нанесіть на це місце тонкий шар силікону.

21. Приклейте кришку.

22. Замініть чіп. Мікросхема не блокує роботу принтера. Її заміна необхідна для того, щоб унеможливити появу програмних помилок у процесі друку.

23. На цьому заправка картриджа HP CE401A (507A) Cyan завершена.

Додаткова інформація

Вище представлена ​​схема для швидкого заправлення картриджа. У деяких випадках необхідно провести більш ретельне очищення відсіків. Якщо ви хочете заправити лазерний кольоровий картридж HP 507A cyan CE401A, то ми допоможемо вам у цьому. Заправники сервісного центру «TonFix» застосовують виключно хімічні тонери, які ми замовляємо у перевірених постачальників багато років.
