Заправка картриджа HP CE403A (507A) Magenta для принтера HP Color LaserJet Enterprise 500 M551n, M551dn, M551xh, M575f, M575dn, LaserJet Pro 500 M570dw, M570dn

Заправка картриджа

Сумісні апарати

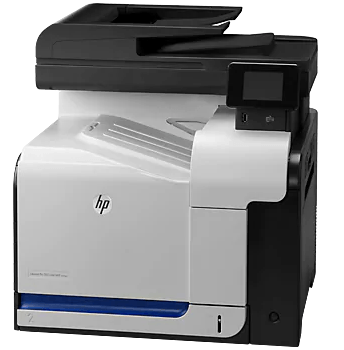

HP Enterprise M551n	HP Enterprise M575dn	HP Pro M570dn

Необхідний інструмент

• канцелярський ніж;
• токопровідне мастило;
• банк сумісного тонера;
• чіп-болванка U32-2M;
• гострогубці;
• сервісний пилосос;
• серветки та спиртовий розчин 99,9 %.

Заправка картриджа HP CE403A (507A) Magenta для принтера HP Color LaserJet Enterprise 500 M551n, M551dn, M551xh, M575f, M575dn, LaserJet Pro 500 M570dw, M570 докладна інструкція-мануал із картинками

Примітка! Використовуйте гумові рукавички, респіратор та будівельні окуляри, щоб захистити свій організм від шкоди тонерного порошку. Також це дозволить не залишити жирних відбитків на чутливих компонентах картриджа.

1. Зніміть пружинку, розташовану з торця пристрою.

2. За допомогою канцелярського ножа зріжте пластик з боків від штифтів – двох металевих штирів, розташованих з боків картриджа. Як альтернативний варіант можна використовувати дриль: достатньо проробити невеликі заглиблення поруч зі штифтами. Видаліть їх.

3. Роз'єднайте конструкцію пристрою на дві складові.

4. У драм-блоці відкрутіть всі гвинти. Змініть положення фіксуючого елемента та зніміть кришку з контактним штирем фоторецептора.

5. Видаліть фоторецептор і вал первинного заряду (ВПЗ).

6. Витрусіть залишки відпрацювання з відсіку. Пропилісосьте його, не знімаючи лезо очищення.

Важливо! Існує метод більш ретельного чищення відсіку. У цьому випадку заправка картриджа HP CE403A (507A) Magenta включає пункт видалення очищувальної пластини. Ми не рекомендуємо проводити зняття леза в домашніх умовах через відсутність спеціальних дистансерів.

7. Встановіть ВПЗ. Проконтролюйте, щоб напрямні потрапили у відповідні отвори.

8. Закріпіть фоторецептор.

9. Промажте контактний штир і прикрутіть обидві боковини.

10. Видаліть кришку з тонер-блоку: відкрутіть гвинт і відімкніть фіксатор.

11. Зніміть зубчасті кільця, відкрутіть 2 гвинти та видаліть кришку, яка притримує магнітний ролик.

12. Вийміть транспортний вал із пазів.

13. Відкрутіть гвинт з лівого торця, натисніть на захисну кришку. Потім викрутіть ще 2 гвинтики та зніміть контактну платформу.

14. Відкрутіть лезо дозування тонерного порошку.

15. Пропилісосьте відсік з тонером. Під час заправки картриджа HP CE403A (507A) Magenta для принтера HP Color LaserJet Enterprise 500 необхідно засипати до 150 г сумісного порошку, щоб не перевантажити мішалки. Перевірте чистоту фетрових ущільнювачів.

16. Прикрутіть лезо, зберігаючи зазор 1.8 мм.

17. Змастіть контакти на пластині і прикрутіть її до основи картриджа гвинтами.

18. Вставте в початкове положення транспортувальний ролик, попередньо протерши його серветкою.

19. Прикрутіть фіксатор магнітного валу. Розташуйте шестерні у послідовності, яка вказана на фотографії нижче. Зафіксуйте панель захисту.

20. Реалізуйте встановлення шестеренчатого механізму. Закрийте платформу із контактами захисною панеллю.

21. З'єднайте обидві частини картриджа. Виставте засувку у правильне положення. Вставте штифти, зарядіть пружину.

22. Замініть чіп, щоб уникнути проблем із роботою лазерного принтера та його програмної частини.

23. Картридж готовий до експлуатації.

До уваги користувачів!

Інструкція із заправлення картриджа HP CE403A (507A) Magenta, наведена вище, має ознайомлювальний характер і може використовуватися як посібник користувача. Після складання картриджа встановіть його на борту принтера та проведіть тестовий роздрук. Якщо на папері з'являються різні дефекти, навіть після 10 аркушів, вам необхідно провести заправку в спеціалізованому сервісі. Куди потрібно їхати? – Нікуди.

Досить зателефонувати до нашого сервісного центру та замовити послугу, яка називається «виїзд майстра по Києву». Наш фахівець прибуде того ж дня або тоді, коли вам зручно. Можливо, причиною дефектів є зношеність окремих деталей пристрою. Майстри сервісу «TonFix» зможуть визначити справжню причину несправності та усунути її. Вартість кожної послуги описана в прайсі, а для уточнення деталей можна звернутися до наших операторів. Потрібна оперативна та якісна заправка картриджів у Києві? – ми до ваших послуг.
