У даній статті Ви знайдете докладний мануал за самостійною заправкою кольорових картриджів q6000a, q6001a, q6002a, q6003a для принтерів компанії He. /p>

Перш ніж почати ознайомлення з пунктами керівництва, ми пропонуємо Вам поглянути на рекомендації та поради щодо заправки картриджів q6000a та інших моделей з цієї серії, які особливо будуть корисні новачкам у цій справі. Рекомендації були складені майстрами зі спеціалізованого сервісу Tonfix на основі найчастіших помилок, яких припускаються недосвідчені власники лазерних принтерів HP при самостійному проведенні процедури заправки .

Рекомендації для заправки картриджів Q6000A/ Q6001A/ Q6002A/ Q6003A для принтерів HP 1600/ 2600/ 2605/ CM1015/ CM1017

1. Вибирайте якісний тонер. Від порошку, що фарбує, залежить половина успіху при заправці картриджа, тому ретельно поставтеся до цього питання. Ми рекомендуємо використовувати перевірені марки тонера, наприклад, HP CLJ 1600/2600 Static Control.

2. Дотримуйтесь усіх кроків інструкції та не нехтуйте правилами безпеки. Дотримуйтесь всіх пунктів мануалу, щоб наприкінці заправки картриджа отримати бажаний результат. Сам тонер (порошок) є дрібнодисперсним та його частинки, при попаданні на шкіру або в легені людини, тонер шкідливий для здоров'я. Тому використовуйте засоби захисту:

– Гумові рукавички;
– Будівельний респіратор.

3. Картридж q6000a і подібні до нього вимагають від заправника певних інструментів. Крім перерахованих вище предметів, при собі необхідно мати для роботи:

– Фотобарабан;
– Викрутки: плоска маленька та середня хрестоподібна;
– Шматок чистої сухої тканини;
– Пінцет або щипці;
– Ножування по металу з гарним полотном;
– Дриль та свердло на 2.5 міліметра;
– Літієве мастило;
– Буравчик (2 мм.);
– Мультиметр;
– Чіп;
– Маленький молоток;
– Тонерний пилосос.

Останній прилад зі списку є спеціальним вакуумним пилососом, створеним для очищення картриджа від залишків тонера. Якщо у Вас немає даного агрегату, то ми настійно рекомендуємо його придбати або зробити прототип пилососа в домашніх умовах.

Наявність тонерного пилососа дозволить продовжити експлуатаційний період картриджа, що заправляється, в кілька разів. Якщо ж придбати або створити такий апарат неможливо, то найкраще звернутися за допомогою до спеціалізованого сервісу. Майстри Тонфікс гарантують якісну заправку q6000a менш ніж за 20 хвилин. Спеціалісти сервісу протягом багатьох років обслуговують усі райони Києва, проводячи заправку та ремонт принтерів hp 1600, 2600, 2605, CM1015, CM1017 та інших друкувальних пристроїв від цього виробника.

Технічні дані картриджів

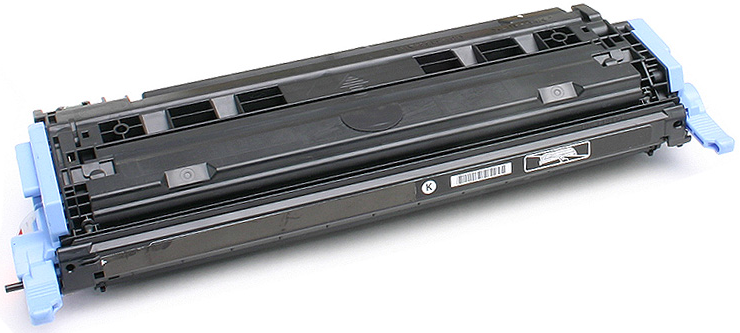

Маркувальний номер та колір: hp q6000a (чорний) / q6001a (синій) / q6002a (пурпуровий) / q6003a (жовтий).
Ресурс: q6000a – 2500 сторінок, кольорові картриджі – 2000 сторінок при 5% заповненні. Сфера застосування: відмінно підходить для домашнього користування або для роботи в маленьких офісах з місячним навантаженням друку не більше 15000 сторінок.

Для принтерів:



Детальніша інструкція із заправки картриджів HP Q6000A/ Q6001A/ Q6002A/ Q6003A

Як приклад було обрано картридж q6000a, заправка якого детально описана в інструкції нижче. Цей картридж витягли з робочого принтера hp clj 2600, який знаходиться в майстерні Тонфікс.

Примітка! Перед початком заправки переконайтеся, що на робочу поверхню не потрапляють прямі сонячні промені. Вони можуть вивести з ладу світлочутливий барабан, розташований у картриджі.

1. За допомогою дриля зі свердлом товщиною 2.5 мм, проробіть невелике заглиблення (3 мм) у бічній частині картриджа паралельно шпильці.

2. Тепер за допомогою щипців потягніть шпильку на себе, як показано на фото. Також видаліть шпильку. Під час цієї процедури не варто докладати багато зусиль, щоб не погнути пластину всередині. Рухи мають бути акуратними та плавними.

3. Коли шпилька від'єдналася від контактів, можна її дістати та відкласти убік.

4. Для виконання наступного кроку буде потрібно бур з товщиною 2 мм. Якщо такого інструменту у Вашому арсеналі немає, можна застосувати альтернативний варіант – шуруп розміром 2.5x13 мм.

5. З протилежного боку картриджа вкрутіть конічний бур або шуруп у білу пластикову шпильку. Зробіть 3-4 оберти і переконайтеся, що інструмент надійно засів у основі деталі.

6. Після цього потягніть бур на себе, щоб дістати шпильку. Як і в попередньому випадку, докладати максимум зусиль не варто.

7. Деталь треба витягти і відкласти убік, щоб не втратити, адже вона ще знадобиться.

8. Скористайтеся маленькою плоскою викруткою, щоб зняти фіксатор захисної кришки фоточутливого барабана з обох боків картриджа.

9. Тепер необхідно роз'єднати обидві частини пристрою, підчепивши верхній блок картриджа викруткою, як показано на зображенні.

10. Далі дуже дбайливо продовжуйте від'єднувати половинки картриджа вручну, але не до кінця, тому що залишилися пружинки, які потрібно видалити.

11. Тепер, коли між частинами є простір, зніміть пружинки з обох боків.

Примітка! Місця кріплень виготовлені з пластику і є крихкими, тому проводьте операцію з вилучення пружин з особливою обережністю

12. Роз'єднайте половинки картриджа.

13. На цій фотографії показаний контакт, який міг погнути через неакуратне видалення шпильки. Огляньте його на наявність деформації.

14. Від'єднайте дві клямки з обох боків драм-картриджа, як показано нижче.

15. Захисна шторка світлочутливого барабана, яку можна зняти.

16. Фотобарабан надійно закріплений в пазах картриджа і єдиним способом видалити його, щоб дістатися інших компонентів пристрою, є відпилювання втулки. За допомогою викрутки відсуньте основу барабана убік.

17. У проміжок вставте полотно ножівки.

18. Прокручуйте барабан і обережно надпилюйте втулку.

19. Тепер можна видалити фотобарабан.

20. Підніміть зрізану частину фотобарабану та висуньте його у вільний бік.

21. Витягніть відпилену частину втулки.

22. За допомогою щипців видаліть вал первинного заряду. Триматися можна лише за металеві частини деталі.

23. Протріть його чистою сухою тканиною.

24. Відкрутіть два гвинти ракелю очищення. Для цього знадобиться хрестоподібна викрутка.

Примітка! Поводитися з лезом слід дуже обережно, оскільки найменше його викривлення негативно позначиться на якості друку.

25. Дбайливо підтягніть пластину плоскою викруткою.

26. Вийміть ракель із гнізда.

27. Протріть лезо чистою тканиною.

28. Очистіть відсік, що відкрився, від залишків тонерного пилу, скориставшись вакуумним пилососом.

Примітка! Слідкуйте, щоб тонер не потрапив на клейкі смужки ракелю, щоб можна було повторно використовувати клейову основу.

29. Встановіть пластину та закріпіть її двома гвинтами.

30. Поставте мультиметр «на дзвінок» та перевірте наявність електричного з'єднання між лезом очищення та контактом.

31. Скористайтеся ватною паличкою для очищення гнізд валика первинного заряду.

32. Нанесіть невеликий шар струмопровідного мастила.

33. Не торкаючись основи валика ВПЗ, встановіть деталь на місце.

34. Підготуйте новий фотобарабан та втулку.

35. Нанесіть свіже мастило на отвори в синіх пластикових боковушках і вставте втулку.

36. Спочатку вставте ту вісь барабана, що знаходиться зліва.

37. А тепер вставте протилежну вісь фоточутливого барабана.

38. За допомогою хрестової викрутки закріпіть барабан у пазах. Для цього злегка тисніть на викрутку та повертайте її вліво та вправо, щоб втулка добре сіла на осі валу.

39. Ви можете зняти захисну упаковку.

40. Перейдемо до другої частини картриджа. Відкрутіть два гвинти та зніміть білу пластину.

41. З протилежного боку видаліть ще два гвинти.

42. Зніміть кришку.

43. Ось, як виглядає схема шестерень. Їх можна не знімати, якщо під час огляду не виявлено слідів тонерного пилу. Якщо шестерні забруднені, їх слід зняти і очистити, інакше вони швидко прийдуть у непридатність.

44. Витягніть ролику проявки і протріть її чистою тканиною без ворсу.

45. Дозуюче лезо краще не знімати, тому що помилка при встановленні навіть у міліметр негативно позначиться на рівні друку. Пропилісосьте бункер тонера та ролик подачі за допомогою спеціального обладнання.

46. Засипте 110 грамів тонера, якщо Ви проводите заправку картриджа Q6000A (black). Якщо йдеться про кольорові картриджі, то буде достатньо 90 грамів.

47. Поверніть втулку ролика у вихідну позицію.

48. Нанесіть свіжу мастила на контакти пластини та закріпіть її двома гвинтами.

49. Закрутіть ще два гвинти по краях, як показано на малюнку.

50. Зберіть обидві частини картриджа. Вставляйте шпильку, доки не почуєте характерне клацання.

51. Пластикову шпильку слід вставити приблизно на половину, а далі потихеньку забіть її маленьким молотком.

52. Одягніть пружинки. Ось і все – складання завершено. Але заправка картриджа ще не закінчена, тому що тепер потрібно замінити чіп.

53. Знайдіть мікросхему, розташовану з заднього боку картриджа.

54. Видаліть чіп, як показано нижче.

55. Нанесіть краплю клею в місця, які обведені на зображеннях червоними кружальцями.

56. Встановіть чіп і дайте трохи часу, щоб клей схопився.

57. Заправка картриджа q6000a завершена!

Тепер, коли Ви ознайомилися з інструкцією із заправки q6000a, Ви можете самостійно приймати рішення щодо того, чи заправляти картридж самостійно або краще звернутися за допомогою до спеціалізованого сервісу. Майстри Тонфікс допоможуть Вам у цьому питанні, заправивши картридж якісним тонером, менш ніж за 20 хвилин.
