Заправка картриджа HP Q6002A yellow для принтера HP COLOR LJ 1600, 2600, 2605

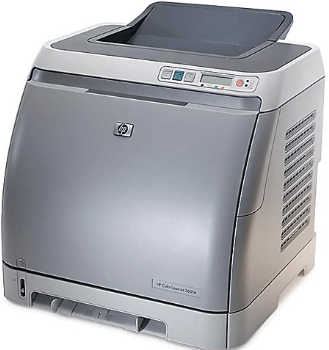

Сумісні пристрої друку

Який інструмент знадобиться під час роботи?

• молоток;
• інструмент для вилучення штифтів (можна замінити шурупом);
• тонерний пилосос;
• чіп;
• струмне мастило;
• банк сумісного тонера з лійкою;
• плоска та хрестова викрутки;
• сухі серветки та ізопропіловий спирт;
• респіратор, рукавички, будівельні окуляри (вимоги безпеки);
• лобзик;
• щуп;
• дриль;
• новий фотобарабан зі знімним кріпленням;
• гострогубці.

Заправка картриджа HP Q6002A yellow для принтера HP COLOR LJ 1600, 2600, 2605 – докладна інструкція для проведення робіт у домашніх умовах

Примітка! Зразком використовується картридж Q6001A для блакитного тонера. Він за своїми конструкційними характеристиками нічим не відрізняється від необхідної вам моделі.

1. Знайдіть із торця картриджа металевий штифт. За допомогою дриля проробіть невелику порожнину з правого боку штифта, щоб його можна було підчепити гострогубцями. Вийміть його.

2. Видаліть пластиковий штифт із зворотного боку пристрою. Для цього використовуйте спецінструмент або вкрутіть шуруп і потягніть на себе.

3. Видаліть першу частину захисної кришки фотовалу.

4. Відсуньте боковушки, зніміть пружини та роз'єднайте картридж.

5. Зніміть другу половину захисної шторки.

6. У цій моделі картриджа фоторецептор є незнімним елементом драм-картриджа. Тому вам необхідно акуратно його відрізати та витягти тримач (див. нижче).

7. Заправка картриджа HP Q6002A yellow не може бути виконана правильно без очищення робочих механізмів пристрою. Для цього витягніть зарядний вал і протріть його чистою серветкою.

8. Відкрутіть лезо підбору і протріть його серветкою, змоченою спиртом.

9. Очистіть бункер від відпрацювання та поверніть на місце лезо.

10. Змастіть посадкове гніздо ролика заряду струмопровідним матеріалом і встановіть вал у відповідну позицію.

11. Встановіть новий фоточутливий барабан: вставте в отвір кріплення, а потім дбайливо вмонтуйте сам фотобарабан.

12. Тут роботи закінчені, перейдіть до другої частини пристрою. Заміряйте зазор між лезом дозування та бункером за допомогою щупа. Це дозволить уникнути проблем із позиціонуванням пластини під час зворотного складання та заправка картриджа HP 124A yellow Q6002A завершиться успішно.

13. Викрутіть гвинти бічної платформи та видаліть деталь.

14. Також відкрутіть шурупи, зніміть захисну панель, усі шестерні та ще одну посадкову платформу.

15. Відкрутіть 2 гвинти, видаліть лезо дозування та очистіть його від залишків тонерного пилу.

16. Вийміть транспортувальний ролик, протріть його сухим ганчірком, але не втратите білі кільця, які розташовані на осі валу.

17. Ретельно очистіть контейнер із фарбою та засипте 70 грам сумісного порошку. Можна використовувати тонер марки ColorWay серії HP 1015/1600/2600.

18. Почніть зворотне складання лазерного кольорового картриджа HP 124A yellow Q6002A з установки валу перенесення зображення та встановлення контактних пластин, шестерень , бічної кришки.

19. Встановіть лезо, зберігаючи зазор. Зафіксуйте гвинтами.

20. З'єднайте дві частини картриджа, вставте обидва штифти. Пластиковий дюбель необхідно вбити молотком, злегка постукуючи його капелюшком.

21. Натягніть пружинки та замініть чіп, щоб уникнути ризику поломки друкувального агрегату. На цьому заправка картриджа HP 124A yellow Q6002A завершена. Вставте картридж у принтер і надрукуйте кілька сторінок тексту.

Додатково

Якщо після заправки, лазерний принтер роздруковує документи, на яких спостерігаються дефекти (смуги, крапки, чорне тло тощо), то під час реалізації роботи вами була допущена помилка або прийшли в непридатність окремі деталі пристрою (ролик заряду, вал перенесення чи ін.). У цьому випадку найоптимальнішим рішенням буде зателефонувати до спеціалізованого сервісу, де вам буде надано необхідну допомогу. У нашому сервісному центрі ви можете замовити спеціальну послугу з виїзду майстра по Києву. У нас заправка картриджів виконується під чуйним керівництвом фахівців, які мають досвід роботи понад 3 роки. Ціна за послугу залишається незмінною незалежно від місця її проведення у межах Києва. Вартість послуги за викликом фахівця уточнюйте у операторів сервісу «TonFix».
