Заправка картриджа Xerox 109R00725 для принтера Xerox Phaser 3115, 3120, 3121, 3130

Совместимые принтеры

Phaser 3115/3120/3121/3130

Необходимые инструменты для заправки Xerox 109R00725

1. 1 пылесос 3M или аналог;
2. 2 банка совместимого тонера;
3. 3 лейка или воронка;
4. 4 весы, если используется не фасованный тонер;
5. 5 сухие салфетки или чистая ткань без ворса;
6. 6 токопроводящая смазка;
7. 7 отвертки: крестовая и плоская.

Чем заправить картридж Xerox 109R00725

• Hanp, код товара (UTML2250-1);
• Tomoegawa, код продукта (TG-1710-460);
• Static Control (TRS1750-65B-OS).

Это нужно знать перед заправкой принтера Phaser 3115, 3120, 3121, 3130

1. 1 Ниже изложена схема заправки 109R00725. Она не является руководством к действию. Если вы решили самостоятельно заправить принтер Xerox, сервисный центр TonFix не несет никакой ответственности за ошибки, которые вы можете допустить. Для того, чтобы заправить картридж с гарантией качества и по выгодной цене, позвоните нам и закажите соответствующую услугу.
2. 2 Дешевый тонер = дефекты печати. Не экономьте на расходных материалах, отдавая предпочтение проверенным брендам.
3. 3 Внутри картриджа есть фотобарабан. Он боится света и теряет свои свойства при контакте с ярким светом и солнечными лучами. Учитывайте этот факт при выборе места для работы.
4. 4 Своевременно проводите профилактику лазерного принтера. Залогом стабильной работы печатной техники является не только заправка, но и чистка.

Заправка картриджа Xerox 109R00725 для принтеров Phaser 3115, 3120, 3121, 3130

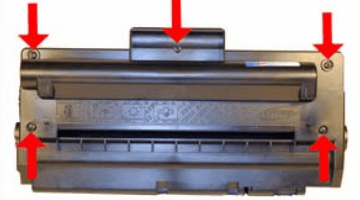

1. Открутите пять винтов, которые держат верхнюю крышку. По бокам есть еще четыре защелки. Их нужно поддеть, а верхнюю панель снять.

2. При помощи сервисного пылесоса очистите узлы картриджа. Открутите шесть винтов, фиксирующие боковушки. Снимите боковые крышки и отложите в сторону. Обратите внимание на контактную панель. Места, отмеченные стрелками на фото справа, не должны быть выпачканными тонером. Рекомендуем протереть их салфеткой и обработать токопроводящей смазкой.

3. Снимите шестеренки, извлеките вал первичного заряда (ВПЗ). Протрите ролик салфеткой, смоченной спиртом.

4. Открутите винты ракеля. Подденьте и полностью извлеките лезвие очистки. Достаньте из посадочного места фотобарабан. Осмотрите его поверхность на наличие потертостей, царапин, сколов. В случае естественного износа или физического повреждения деталь перестает выполнять свои функции. В результате этого лазерный принтер полосит, бледно печатает или появляются другие дефекты.

Примечание! Вы можете заказать восстановление картриджа в нашем сервис-центре. Мастер не только заправит картридж тонером, но и проведет замену фотобарабана. Длительность работы не превышает 15 мин.

5. Отщелкните фиксатор, извлеките ролик. Как самому заправить картридж Xerox Phaser 3121, 3120, 3130, 3115, чтобы избежать ухудшения качества печати? Не забывайте про детальную чистку. Протрите валик салфеткой. Оригинальный и совместимый тонер может вступить в конфликт. Именно поэтому необходимо максимально тщательно очистить все узлы системы.

6. Протрите спиртом кромку лезвия дозировки. Убедитесь в чистоте поролона. Начинаем обратную сборку. Установите вал переноса изображения.

7. Установите шестеренки в последовательности, указанной на фото слева. Вставьте фотобарабан, прикрутите ракель.

8. Прикрутите контактную крышку. Вставьте ВПЗ, чтобы ось села в паз.

9. Прикрутите вторую крышку. Заправка картриджа Xerox 109R00725 выполняется при помощи лейки. Засыпьте 80-100 грамм тонерного порошка.

10. Защелкните и прикрутите верхнюю крышку.

Что-то пошло не так?

После заправки принтера пользователь может столкнуться с различными проблемами: слишком светлая печать, точки вдоль листа, черные полосы и т.д. При обнаружении таковых рекомендуется вызвать мастера и не пытаться самостоятельно исправить причину неисправности. Если же вы хотите попытаться диагностировать причину ухудшения качества, то рекомендуем взглянуть на расстояние между дефектами (точками, полосами и т.д.). Ниже предложена таблица, которая позволит более быстро определить поврежденный механизм:

• Фотобарабан – 75,5 мм;
• ВПЗ – 37,7 мм;
• Ролик проявки – 35,3 мм;
• Вал нагрева – 64,1 мм;
• Прижимной ролик – 75,5 мм.
