Описание, Инструкция по заправке картриджа HP CE410A (№305A) для принтера HP COLOR LJ Pro 300, 400, M251nw, M375nw, M475dw, M475dn, M451dn, M451nw, M451dw

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
HP CE410A (№305A) HP COLOR LJ Pro 300, 400, M251nw, M375nw, M475dw/dn, M451dn/nw/dw
Заправка картриджа static control components (HP Color Laser Jet M475dw.) 299 грн.
Восстановление картриджа замена детали (фотобарабан) и заправка 595 грн.
Купить картридж оригинальный, восстановленный 995 грн.

В этой статье представлено подробное руководство по заправке CE410A (№305A).

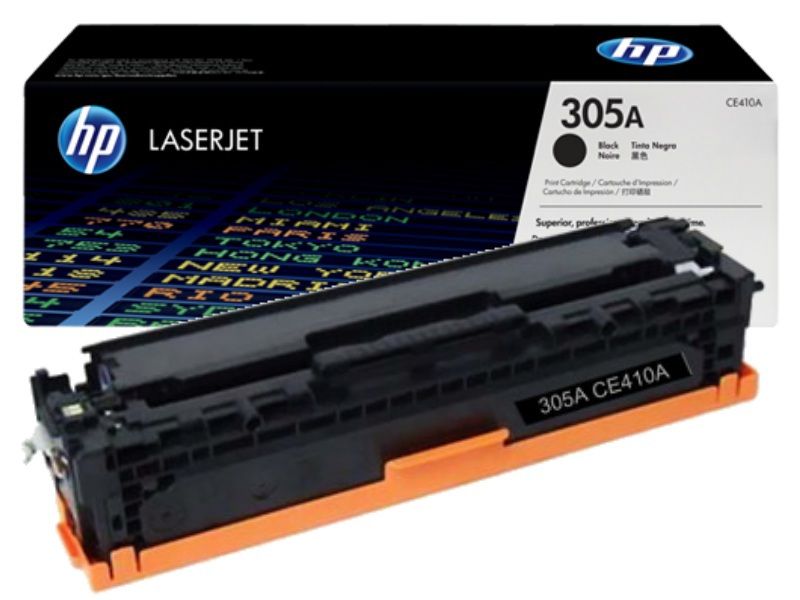

HP CE410A

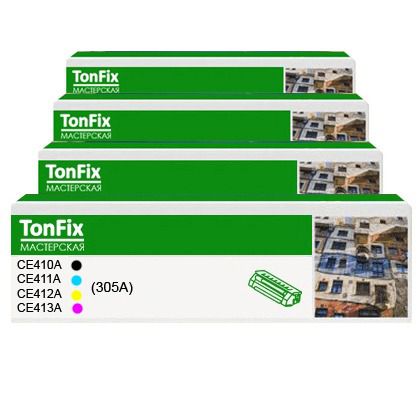

Линейка картриджей серии HP 305А представлена в четырех видах: 410A (черный), 411А (голубой), 412А (желтый), 413А (маджента).

комплект в 4х цветах

Заправку серии номер 305 лучше выполнять набором для заправки Static Control для HP Color Laser Jet M475dw.

Тонер для заправки

Базовые характеристики

Тип – лазерный. Ресурс – составляет 2300 черно-белых страниц формата А4. Скорость печати – 20 страниц в минуту.

Совместим с устройствами:

 HP COLOR LJ Pro 300принтер M375nw  МФУ M451dn

HP COLOR LJ Pro 300, 400, M251nw, M375nw, M475dw/dn, M451dn/nw/dw

Необходимые инструменты для проведения заправки:

  • Крестообразная отвёртка/шуруповерт;
  • Чистая тканевая салфетки или мягкая ткань;
  • Электропылесос;
  • Ватные палочки;
  • Респиратор для защиты дыхательных путей;
  • Стерильные перчатки.

Для продления строка жизни лазерного картриджа:

  1. Не трусите его для продления функций печати.
  2. При самостоятельной заправке будьте бдительными, ведь сам порошок очень мелкий и легко попадает в дыхательные пути.
  3. Храните контейнер в недоступном для солнечных лучей.
  4. Ни в коем случае не роняйте.
  5. Не используйте очень дешёвую бумагу от которой образуется труха. Если при печати бумага была зажована или измята, пользуйтесь следующим руководством.
  6. Регулярно делайте профилактику. Чаще осматривайте комплектующие принтера на наличие мелких кусочков бумаги, трещин, сколов.

Инструкция по заправке картриджа CE410A своими руками

Приступаем непосредственно к разборке:

1. На боковой стороне находим чип (это левая сторона), вывинчиваем два винта и извлекаем крышку обратив внимание внутренние защелки.

разборка HP CE410A

2. Разделяем картридж на две половинны. Боковую (правую) крышку можем не трогать, мешать она нам не будет.

Разделение HP CE410A

3. Отсек на время отодвинем в сторону. С бака использованного тонера отделяем барабан, вал первичного заряда и вывинчиваем два винта с лезвия.

разборка деталей HP CE410A

4. Вынимаем лезвие, и таким образом добираемся к баку с отработанным тонером.

вынимаем лезвие с HP CE410A

HP CE410A бак с отработкой

разборка HP CE410A

5. Тщательно очищаем бункер от отработанного тонера специальным пылесосом. Если этого не сделать, проработанный тонер начнет высыпаться и на листе начну появляться черные полосы. При повторе этой процедуры стержень первичного заряда рекомендуется заменять. У нас это впервые, поэтому протираем его тряпкой (салфеткой).

HP CE410A чистка бункера

6. Выкручиваем два шурупа, неспеша вынимаем ракель (чистящее лезвие), вытираем сухой чистой тряпкой.

узвлечение ракели на HP CE410A

7. Устанавливаем ракель на свое место, предварительно почистив и смазав пазы.

установка ракели HP CE410A

8. При помощи ватной палочки наносим электропроводящую пасту только на черную (левую) втулку. Далее на свое место крепим стержень.

HP CE410A смазка втулок

9. Ставим фотобарабан.

HP CE410A установка фотобарабана

10. Сейчас необходимо проверить не заедает ли барабан, ставим не достающую крышку придерживаем и прокручиваем его по часовой стрелке.

проверка барабана HP CE410A

11. Убедившись что все в порядке, накроем барабан от солнечных лучей. Приступаем к разборке второй части - тенерного отсека.

разборка тонерного отсека HP CE410A

12. Выкручиваем контр-винт, достаем соединительную накладку.

HP CE410A - соединительная накладка

13. Из посадочного места извлекаем проявляющий стержень.

проявляющий стержень на HP CE410A

14. Вытягиваем из проявочного вала шестерню.

HP CE410A проявочный вал

15. С дозирующего лезвия отвинчиваем все винты, аккуратно извлекаем, добравшись к ролику дозатора. Чистим его от порошка с помощью электропылесоса не касавшись катушки. При выявлении изрядной изношенности поролонового ролика, его необходимо заменить. Такой дефект приводит к неправильному распределению порошка тонера что сильно портит качество печати.

извлечение дозирующего лезвия HP CE410A

На фото наглядно видна разница между изношенным и новым роликом-дозатором.

б.у ролик дозатора HP CE410A

16. Закончив все выше перечисление процедуры можем приступить к заправке HP 305А. Для CE410А Black существует тонер стандартной емкости (55 грамм) и повышенной (105 грамм). Засыпаем в указанное отделение тонер.

Заправка HP CE410A

17. Теперь вернем на место лезвие. Необходимо также правильно выставить нужную величину зазора под лезвием, для этого к концам приклеим два кусочка двухстороннего скотча.

установка лезвия на HP CE410A монтаж скотча на HP CE410A

18. По краям винтами крепим его на место. Чистим стержень проявки и возвращаем на место.

крепления на HP CE410A

19. Электропроводящей пастой смазываем грани проявочного вала и ролик мешалки тонера.Пасту следует наносить без фанатизма.

смазываем контакты в HP CE410A

20. Вставляем белую накладку так, чтоб контактная пружина правильно села. Фиксируем контактную накладку шурупом.

установка контактной пружины в HP CE410A

21. Провернём вал пару раз, нужно для проверки правильности распространения порошка по всей площади проявляющего вала.

проворачивание вала HP CE410A

22. Присоединяем обо половины вместе. Обращаем внимание на правильность установки пружин. Дальше надеваем боковую крышку и завинчиваем шурупами.

обратная сборка HP CE410A

23. Далее снимем и заменим чип картриджа HP 305A на новый зафиксировав его термоклеем. Вот и все.

HP CE410A замена чипа
