Заправка картриджа HP CF360A (508A) для принтера HP COLOR LJ Enterprise M552dn, M553dn, M553n, M553x, M577dn, M577f, M577c

Заправка картриджа HP CF360A (508A)
Цена: 995.00 грн.
Артикул
z-360A
Есть в наличии
Заказать

Технические характеристики

Ресурс 6000
Технологии Лазерный
Совместимые принтеры HP COLOR LJ Enterprise M552dn, M553dn, M553n, M553x, M577dn, M577f, M577c
Время заправки 15 мин.

Описание картриджа HP CF360A (508A) для принтера HP COLOR LJ Enterprise M552dn, M553dn, M553n, M553x, M577dn, M577f, M577c

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
HP CF360A (508A) HP COLOR LJ Enterprise M552dn, M553dn, M553n, M553x, M577dn, M577f, M577c
Заправка картриджа тонер: Hanp (США) 995 грн.
Восстановление картриджа замена детали (фотобарабан) и заправка 1395 грн.
Купить картридж оригинальный (восстановленный) *

*уточняйте стоимость восстановленного оригинала у нашего диспетчера

Примеры совместимых принтеров

1 2
M552/M553 M576/M577

Необходимые инструменты и комплектующие

3

  • пылесос для тонера;
  • кусачки;
  • отвертки;
  • салфетки;
  • банка тонера;
  • канцелярский нож;
  • литиевая смазка;
  • силиконовый клей;
  • чип.

Детальная инструкция (мануал) по заправке картриджа HP CF360A (508A) для принтера Color LJ Enterprise M552, M553 и МФУ Color LJ Enterprise M576, M577

1. После извлечения лазерного картриджа из принтера или МФУ, необходимо удалить боковые пружины, которые соединяют две части устройства – тонер- и драм-картридж.

 4

2. Теперь вам следует удалить два металлических штифта, которые выполняют ту же функцию, что и пружинный механизм. На фотографиях ниже отмечены места, где расположены штифты. Если заправка проводится впервые, то они скрыты под слоем пластика. Срежьте пластмассу при помощи канцелярского ножа.

5

3. Подковырните штифты и извлеките их полностью при помощи кусачек или другого подручного инструмента прижимного типа.

6

7

Внимание! После удаления металлических штифтов картридж HP CF360A (508A) распадется на две составляющие. Будьте аккуратны, чтобы предотвратить поломку чувствительных компонентов устройства.

4. Разделите картридж HP 508A на две половины.

8

5. Возьмите в руки драм-блок (та часть, где расположен чип) и открутите два винта. Надавите на специальную защелку и снимите боковую панель.

9

6. Извлеките фотобарабан и ролик заряда.

10

Примечание! Помните, что фоточувствительный вал нельзя подвергать воздействию прямых солнечных лучей. В противном случае он выйдет из строя раньше, чем закончится его ресурс вследствие естественного износа. В данном случае поможет восстановление картриджа – процедура по замене фоторецептора, которая проводится, как в мастерской, так и на выезде.

7. Открутите лезвие очистки и отсоедините его от основания корпуса, проведя лезвием канцелярского ножа между металлической пластиной и основанием корпуса. Теперь извлеките делать.

11

8. Очистите контейнер с отработкой, уделив особое внимание уплотнителям. Если на силиконовый клей попали частицы порошка и он перестал быть липким, то необходимо удалить клеевой уплотнитель и нанести новый слой. В противном случае для картриджа CF360A заправка может пройти неудачно – повышается риск просыпания тонера. Прикрутите лезвие.

12

13

9. Протрите зарядный ролик и фотобарабан от остатков тонера, нанесите смазку на контактные оси роликов и установите их в исходные позиции.

14

15

10. Наденьте боковушку, прикрутите ее и отложите эту часть картриджа в сторону.

16

11. Открутите боковушку тонер-картриджа и снимите шестерёночный блок.

17 18 19

12. С противоположной стороны также открутите два винта и снимите крышку, поддев еще одну защелку.

20

13. Фиксатор магнитного вала распадется на несколько частей – не потеряйте их. Удалите деталь из пазов.

21

Примечание! Ни в коем случае не снимайте дозирующее лезвие. Выставить его положение правильно, порой сложно даже при наличии щупов. Тем более оно надежно приклеено силиконовым клеем, который выступает в роли уплотнителя. Если неправильно установить лезвие, то после заправки CF360 принтер будет пачкать бумагу или появятся белые полосы.

14. Снимите боковушку, удалите бушинг, пластиковый фиксатор и достаньте вал подачи тонера.

23

24

16. Удалите остатки тонерного порошка и засыпьте в отсек 180 грамм тонера марки SC CP1215.

25

17. Вставьте ролик подачи тонера, фиксатор, и бушинг.

27 28 29

18. Установите контактную крышку и магнитный ролик на борт картриджа HP 508A CF360A.

30 31

Внимание! Не повредите контакты на крышке, которые выглядят, как обычная пластмасса. Если контактные пластины выйдут из строя, то вам придется купить новый картридж для лазерных принтеров.

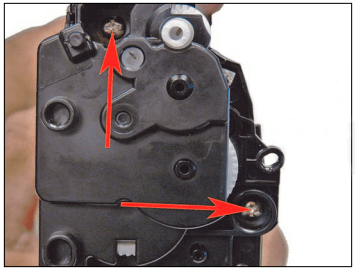

20. Установите еще одну боковушку и прикрутите ее винтами.

32 33

21. Соберите шестерню привода, установите ее и прикрутите боковую панель.

34

22. Замените чип.

35

23. Соберите тонер- и драм-картридж в единый блок.

36

24. Вставьте штифты и пружины. Заправка 508A завершена.

37

38

Послесловие

Если вы не хотите тратить время на заправку картриджей, поиск тонера, чипа и других материалов, то мы рекомендуем обратиться в наш сервис и вызвать мастера на дом или в офис. Услуга по заправке картриджа CF360A, цена которой указана в прайсе, займет не более 20 минут. Учитывает высокую стоимость оригинала, данная услуга отличается своей доступностью.

Самостоятельное вмешательство в конструктив картриджа без наличия должного опыта или специальных инструментов может привести к поломке не только картриджа, но и печатающего аппарата. Если вам нужен срочный ремонт принтера, то позвоните нашему оператору, охарактеризуйте причину неисправности и укажите адрес, где находится устройство печати. Наш мастер прибудет к вам в ближайшее время, проведёт диагностику и восстановит работоспособность аппарата.
