Заправка картриджа Samsung CLT-K508S black для принтера Samsung CLP-615, CLP-620ND, CLP-670ND, SCX-6220FX

Заправка картриджа Samsung CLT-K508S black
Цена: 435.00 грн.
Артикул
z-CLT-K508S
Есть в наличии
Заказать

Технические характеристики

Ресурс 2500
Технологии Лазерный
Совместимые принтеры Samsung CLP-615, CLP-620ND, CLP-670ND, SCX-6220FX
Время заправки 15 мин.

Рекомендуем обратить внимание:

Описание картриджа Samsung CLT-K508S black и заправка для принтеров CLP-615, CLP-620ND, CLP-670ND, SCX-6220FX

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
CLT-K508S black CLP-615, CLP-620ND, CLP-670ND, CLX-6220FX, CLX-6250FX
Заправка картриджа тонер SCC + чип 435 грн.
Восстановление картриджа замена детали (фотобарабан) и заправка 656 грн.

Совместимые принтеры

1 2
CLP-615/620ND/670ND CLX-6220FX/6250FX

Необходимые инструменты

3

  1. 1 крестовая, плоская отвертка;
  2. 2 шило;
  3. 3 тонерный пылесос;
  4. 4 лейка;
  5. 5 салфетки;
  6. 6 острогубцы или плоскогубцы;
  7. 7 токопроводящая смазка;
  8. 8 чип S3CC92112 (SECDP-1);
  9. 9 средство для чистки роликов или изопропиловый спирт;

Чем заправить Samsung CLT-K508S

  • SCC серии Odyssey;
  • UniNet (15583);
  • ColorWay TCS-615.

В сервисном центре Тонфикс во время заправки принтеров Samsung CLP-615, CLP-620ND, CLP-670ND, CLX-6220FX, CLX-6250FX используется тонер компании Static Control. Он по праву считается лучшим решение для цветных аппаратов.

Рекомендации от специалистов

  1. 1 Своевременно заменяйте фотобарабан – вал бирюзового цвета. Средний ресурс детали около 15000 страниц. Вы можете заказать восстановление картриджа в нашем сервисе.
  2. 2 При появлении дефектов печати, вызывайте мастера. Необходимо выяснить и устранить причину ухудшения качества печати.
  3. 3 Не используйте домашний пылесос для чистки картриджа. Для этих целей нужен тонерный пылесос 3M с вакуумной системой всасывания или его аналог.
  4. 4 Соблюдайте технику безопасности. Надевайте перчатки и строительный респиратор.
  5. 5 Рекомендуем прошить принтер, чтобы упростить и удешевить процесс его обслуживания.

Инструкция по заправке картриджа Samsung CLT-K508S (black) для принтеров CLP-615, CLP-620ND, CLP-670ND, SCX-6220FX

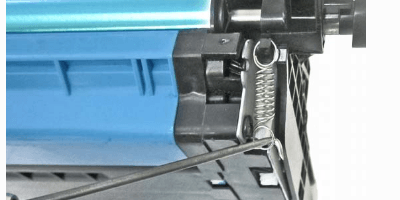

1. Снимите пружинки, которые скрепляют две части картриджа

Samsung CLT-K508S заправка Samsung CLT-K508S заправка картриджа

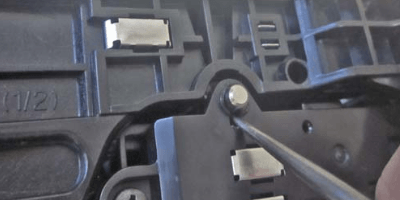

2. При помощи шила подденьте втулки и полностью извлеките их при помощи острогубцев. Разделите расходник напополам.

заправка Samsung CLT-K508S заправка картриджа Samsung CLT-K508S

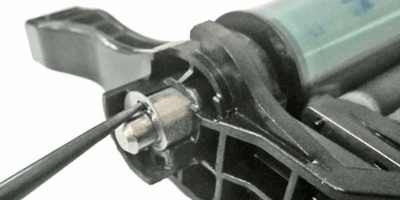

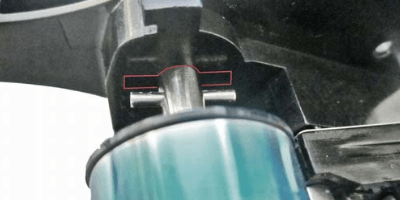

3. Следующий шаг – извлечение фотобарабана. Удалите стопорное кольцо. Потяните втулку в свободную сторону. Выступ должен попасть в соответствующий паз. После этого фотовал может быть извлечен.

заправка CLT-K508S заправка картриджа CLT-K508S

4. Достаньте из пазов вал первичного заряда (ВПЗ) и ролик очистки. ВПЗ очищается при помощи салфетки и спирта.

CLT-K508S заправка CLT-K508S заправка картриджа

5. Открутите дозирующее лезвие. Вытрусите отработку и пропылесосьте отсек. Принтер пачкает листы, – вот с каким дефектом сталкиваются пользователи, которые игнорируют данный пункт.

инструкция по заправке картриджа CLT-K508S CLT-K508S инструкция по заправке картриджа

6. Прикрутите лезвие на место, предварительно очистив его кромку от налипшего тонера. Установите вал очистки и ВПЗ. Далее верните на место фотобарабан и втулку.

14 15

7. Вставьте еще одну втулку и наденьте на нее Е-образное кольцо. Если фотобарабан изношен, не забудьте его заменить и нанести на него старт-пудру. Отложите драм-юнит в сторону и продолжите заправку картриджа Samsung CLT-K508S.

Samsung CLP-620ND заправка заправка принтера Samsung CLP-620ND

8. На тонерном блоке откручиваем пару винтов и снимаем защитную панель. Под ней расположены шестеренки – снимите их с осей, протрите салфеткой от тонерной пыли. Открутите планку и также извлеките ее.

Samsung CLP-670ND заправка инструкция по заправке Samsung CLP-670ND заправка

9. Под направляющей панелью есть еще две шестеренки. Рекомендуем их снять и отложить в сторону, чтобы не потерять. Обязательно удалите остатки тонера. Извлеките вал подмеса, очистите его.

20 Samsung SCX-6220FX заправка

10. Открутите боковушку с другой стороны картриджа. Снимите белые пластиковые втулки магнитного вала. Удалите сам ролик. Тщательно протрите его.

инструкция по заправке принтера Samsung SCX-6220FX 23

11. Откупорьте пробку, вытрусите тонер и пропылесосьте бункер. Установите на место магнитный ролик, одев на его оси бушинги.

24 25

12. Прикрутите боковушку, расположенную справой стороны. Установите вал подмеса.

26 27

13. Наденьте две белые шестеренки и направляющую панель. Верните на место шестерни. Воспользуйтесь фотографией слева, чтобы не перепутать последовательность. Прикрутите металлическую крышку.

28 29

14. Заправка картриджа Samsung CLT-K508S осуществляется через технологическое отверстие. Засыпьте 100-110 грамм тонера. Для цветных моделей достаточно 80-85 грамм. В картридж повышенной емкости CLT-K508L потребуется 200-210 грамм совместимого тонера. Замените чип, надломив верхнее крепление.

Инструкция по заправке картриджа Samsung CLT-K508S (black) для принтеров CLP-615, CLP-620ND, CLP-670ND, SCX-6220FX 31

15. Соедините две половинки картриджа. Вставьте на место штифты и натяните пружинки.

32 33

Полезно знать!

Если после самостоятельной заправки принтера появились дефекты, которых раньше не было, пользователь допустил ошибку. Ее устранение лучше доверить мастеру. Сервисный центр Тонфикс предоставляет комплексные услуги по ремонту принтеров, их прошивке и заправке. У нас можно купить картриджи для лазерных принтеров по выгодной цене и с бесплатной доставкой по Киеву и Украине. Подробную информацию и бесплатную консультацию можно получить у менеджера сервис-центра.
