Заправка картриджа Canon E30 для принтера CANON FC100, FC108, FC128, FC200, FC204, FC206, FC208, FC-220, FC-224, FC-226, FC-228, FC-230, FC-310, FC-330, FC-336, FC-530, PC740, PC750, PC760, PC770, PC780, PC860, PC880, PC890

Совместимые принтеры

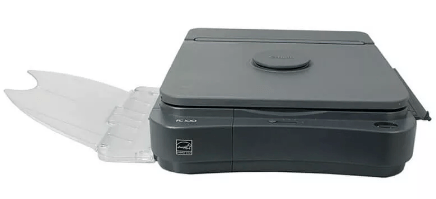

FC-100, FC-108, FC-128	FC-200...FC-230

FC-310, FC-330, FC-336, FC-530	PC740...PC890

Инструменты

1. 1 плоская, крестовая отвертка;
2. 2 сухие салфетки;
3. 3 тонерный пылесос;
4. 4 изопропил;
5. 5 воронка;
6. 6 острогубцы.

Canon E30 – каким тонером заправлять?

• Static Control (PC150B / TRPC150B);
• ColorWay и др.

Настоятельно рекомендуем не экономить на тонере. В мастерской Тонфикс отдают предпочтение продукции марки Static Control (SCC).

Рекомендации мастеров

1. 1 Не допускайте попадание солнечных лучей на поверхность фотобарабана.
2. 2 Своевременное восстановление принтера позволяет предотвратить появление дефектов печати.
3. 3 Используйте весы, если используете не фасованный тонер.
4. 4 Если принтер печатает точками, полосами, волнами или появились другие дефекты, не откладывайте вызов мастера.
5. 5 Наденьте резиновые перчатки и респиратор – это обязательное условие техники безопасности.

Инструкция по заправке картриджа Canon E30 – фото

1. Осмотрите корпус на наличие винтов. Если они есть, открутите их все. Отщелкните четыре защелки. Вставьте плоскую отвертку между боковой крышкой и корпусом. Отщелкните боковушку справой стороны.

2. Разделите устройство на две половины. При помощи тонерного пылесоса удалите остатки тонерного порошка.

Примечание! Заправить картридж Canon E30 без разборки не получится. Во время его разделения на две части остатки отработанного тонера могут просыпаться из драм-юнита. Подготовьте пылесос заранее и проводите процесс разделения с особой осторожностью.

3. Потяните втулку фотобарабана (OPC) на себя до полного извлечения. С противоположного торца подденьте фиксирующую планку. Извлеките OPC.

4. Достаньте из пазов ВПЗ. Протрите его спиртом. Очистите корпус драм-картриджа. Смочите салфетку изопропиловым спиртом и тщательно протрите кромку лезвия очистки. Когда на нем остается запекшийся тонер, копир полосит.

5. Верните на место ВПЗ. Убедитесь, чтобы на его осях были пластиковые кольца (бушинги), а также маленькая втулка. Белая направляющая должна попасть в свой паз – это крайне важно.

6. Для картриджа Canon E30 заправка не обходится без замены фотобарабан, если он поврежден или изношен. Смажьте токопроводящие контакты. Установите боковую панель. У вала первичной зарядки край оси выполнен в виде полумесяца. Он должен попасть в паз крышки. Вставьте металлическую втулку.

7. Переходим ко второй части заправки картриджа Canon E30. Извлеките магнитный вал. Тщательно протрите его и верните на место. При необходимости рекомендуем заменить деталь.

8. Засыпьте 115 грамм тонерного порошка. Соедините две половины картриджа. Убедитесь, что все защелки соединились. Если в картридже были предусмотрены винты, вкрутите их винты. На этом Canon PC 860 заправка картриджа завершена.

Дополнение

Данные картриджи сняты с производства, но на рынке еще можно найти совместимые модели от сторонних производителей. Оригиналы французского и тайваньского производства имеют несколько отличий, одним из которых являются уплотнители. В моделях от французов силиконовый уплотнитель подлежит замене. Если вы хотите печатать без дефектов, не переплачивая за обслуживание копировальной техники, заказывайте заправку принтеров Canon в нашем сервис-центре. Надеемся, что инструкция по заправке картриджа Canon E30 была полезна для вас.
