Заправка картриджа Panasonic KX-FAT410A7 для принтера Panasonic KX-MB1530, MB1500, MB1520UCB Black, MB1507, MB1536RUB

Технические характеристики
Ресурс | 2500 |
Технологии | Лазерный |
Совместимые принтеры | Panasonic KX-MB1530, MB1500, MB1520UCB Black, MB1507, MB1536RUB |
Время заправки | 15 мин. |
Заправка картриджа Panasonic KX-FAT410A7 принтеров KX-MB1530, MB1500, MB1520UCB Black, MB1507, MB1536RUB

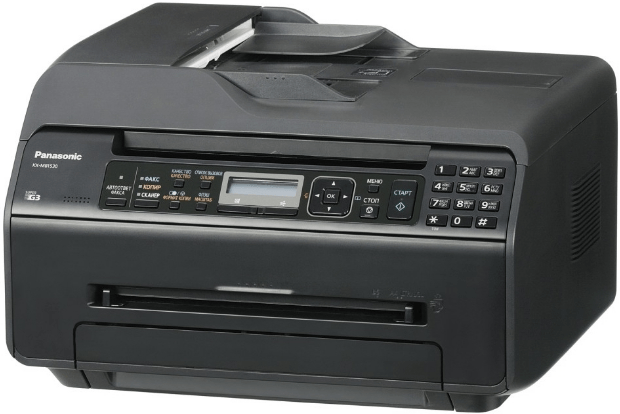

Совместимые принтеры
![]() |
![]() |
KX-MB1500, MB1520 | KX-MB1530, MB1507, MB1536 |
Инструменты
- 1 пылесос для тонера 3M или аналог;
- 2 крестовая и плоская отвертки;
- 3 салфетки;
- 4 спирт 99,9 %;
- 5 резиновые перчатки;
- 6 чип;
- 7 клей-пистолет;
- 8 канцелярский нож;
- 9 весы;
- 10 респиратор.
Panasonic KX-MB1500 – чем заправить?
Для данной модели картриджа подходит тонерный порошок Samsung ML-1210 фирмы Static Control. Компания SCC является мировым лидером по продаже расходных материалов и тонера для лазерных принтеров. Есть еще одна марка порошка для заправки тонер картридж KX-FAT410A7 – это АНК.
Заправка Panasonic KX-MB1500 без замены чипа
В картридже FAT410A7 используется чип с предохранителем. После распечатки определенного количества страниц предохранитель на микросхеме перегорает, и лазерный принтер не печатает. Необходимо заменить чип для возобновления работоспособности аппарата. Но для картриджа KX-FAT410A7 заправка без чипа возможна. Вставляете расходник в тракт печати и выполняете комбинацию: [Меню] – [#159] – [Да] – [Да]. Данная комбинация сбрасывает принтер до заводских настроек. Если вы не хотите настраивать оборудование после каждой заправки, покупайте чип и меняйте его.
Как заправить картридж Panasonic KX-MB1500 – советы
- 1 Не пренебрегайте техникой безопасности – используйте резиновые перчатки и респиратор.
- 2 Внутри картриджа есть фотобарабан – вал зеленоватого цвета. Во время разборки на него не должны попадать прямые солнечные лучи. Засвет фоторецептора приведет к тому, что принтер бледно печатает вне зависимости от качества и количества тонера в бункере.
- 3 Соблюдайте дозировку тонерного порошка при помощи кухонных весов. Это поможет избежать ситуаций с преждевременным износом деталей картриджа. Для данной модели достаточно 80-90 грамм тонера.
Заправка картриджа Panasonic KX-FAT410A7 для принтеров KX-MB1500, MB1507, MB1520, MB1530, MB1536 – инструкция
1. Извлеките расходник из принтера. Открутите три винта с одной и с другой стороны картриджа.
![]() |
![]() |
2. Открутите еще два винтика, которые крепят защитную планку фотобарабана. После этого можно убрать в сторону защитные крышки. Подденьте плоской отверткой крышку фотовала.
![]() |
![]() |
3. Удалите боковушки. Будьте аккуратны, так как во время извлечения боковых панелей из пазов выпадет фотобарабан и ролик заряда. Протрите сухой безворсовой салфеткой фоторецептор. Снимите с выступа лезвия очистки пружинный механизм.
![]() |
![]() |
4. Для картриджей Panasonic KX-MB1500 заправка выполняется только после полной очистки бункеров и деталей от остатков старого тонера. Для этого снимите шестерню магнитного ролика. Подденьте защелки пластиковых втулок и снимите их с осей ролика.
![]() |
![]() |
5. Плоской отверткой откройте пробку бункера. Вытрусите остатки порошка и пропылесосьте контейнер. Намочите салфетку изопропиловым спиртом, протрите магнитный вал и вал заряда.
![]() |
![]() |
6. Заправка KX-MB1500 без чистки лезвия дозировки считается выполненной некорректно. Остатки тонера, прилипшие к кромке лезвия, приведут к появлению дефектов печати в виде полос. Намочите ушную палочку спиртом и протрите лезвие. Отдельное внимание уделите уплотнителям, расположенным по краям щели бункера.
![]() |
![]() |
7. Установите магнитный вал и наденьте на оси пластиковые втулки. Заправка картриджа KX-MB1500 осуществляется через технологическое отверстие. Засыпьте около 80-90 грамм тонера. Проверьте герметичность картриджа – переверните его пробкой вниз и слегка потрусите. Если тонер высыпается со стороны заглушки, то ее необходимо уплотнить. Грязная печать – вот результат плохой герметизации бункера.
![]() |
![]() |
8. Для Panasonic KX-MB1500 заправка картриджа продолжается. Установите пружинный механизм, как это показано на фото слева. Вставьте шестеренку.
![]() |
![]() |
9. Теперь проведем замену чипа. Срежьте пластиковые заклепки. С обратной стороны выдавите микросхему наружу. Установите новый чип и приклейте его силиконом. Вставьте ось фотобарабана в крышку с чипом.
![]() |
![]() |
10. Установите боковушку и фотобарабан. С противоположного торца оденьте пластиковую панель. Вставьте втулку ролика заряда. Установите сам ролик.
![]() |
![]() |
11. Убедитесь, чтобы шестеренка ВПЗ встала напротив шестерни фотобарабана, а пружинка стояла ровно. Заправка картриджа Панасоник KX-MB1500 практически завершена. Осталось лишь защелкнуть защитную крышку фотобарабана и вкрутить восемь винтов. Они все одинаковы, поэтому вы их не перепутаете.
![]() |
![]() |
