Заправка картриджа Samsung ML-D4550A для принтера Samsung ML-4050N, ML-4550, ML-4551ND

Заправка картриджа Samsung ML-D4550A
Цена: 445.00 грн.
Артикул
z-ML-D4550A
Есть в наличии
Заказать

Технические характеристики

Ресурс 10000
Технологии Лазерный
Совместимые принтеры Samsung ML-4050N, ML-4550, ML-4551ND
Время заправки 15 мин.

Рекомендуем обратить внимание:

Описание картриджа Samsung ML-D4550A и заправка для принтеров ML-4050N, ML-4550, ML-4551ND

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
Canon 046 black (1250C002) i-sensys LBP654Cx; LBP653Cdw; MF732Cdw; MF734Cdw; MF735Cx
Заправка картриджа тонер: Mitsubishi 445 грн.
Восстановление картриджа замена детали (фотобарабан) и заправка 805 грн.
Купить картридж оригинальный (восстановленный) учточняйте

Совместимые принтеры

1
ML-4050/ML-4550

Необходимые инструменты и материалы

2

  1. 1 крестовая/плоская отвертки;
  2. 2 салфетки без ворса;
  3. 3 шило с изогнутым наконечником;
  4. 4 спирт 99,9%;
  5. 5 тонерный пылесос;
  6. 6 средства индивидуальной защиты: респиратор, латексные перчатки;
  7. 7 чип.

Заправка картриджа Samsung ML-D4550A для принтеров ML-4050N, ML-4550, ML-4551N, ML-4551ND – инструкция пошаговая

1. Извлеките расходник из принтера. При помощи плоской отвертки отщелкните защитную шторку фотобарабана. Отложите ее в сторону.

Заправка картриджа Samsung ML-D4550A Samsung ML-D4550A заправка картриджа

2. Открутите по два винта с каждой стороны. Обратите внимание на крепеж, обведенный кружочком. Не откручивайте его раньше времени.

Заправка Samsung ML-D4550A Samsung ML-D4550A Заправка

3. Открутите приводную шестеренку. Удалите ее вместе с металлической пластиной. Подденьте шилом с изогнутым наконечником две пружины, которые соединяют две части картриджа.

Заправка ML-D4550A Заправка картриджа ML-D4550A

4. Отщелкните защелку боковой крышки и, провернув ее, снимите саму крышку. Не потеряйте пружинки и втулку.

9 10

5. Достаньте металлическую ось и удалите тонерный бункер.

11 заправка принтера Samsung ML-4050N

6. Только теперь можно открутить винт под фотобарабаном и снимите вторую боковую панель. Если открутить винтик раньше, детали внутри картриджа могут получить повреждения и появиться дефекты печати.

Samsung ML-4050N заправка Samsung ML-4050 заправка принтера

7. Извлеките сердцевину фоточувствительного барабана и его оболочку. Открутите вал первичного заряда (ВПЗ) и поролоновый ролик очистки.

Samsung ML-4550 заправка МФУ Заправка МФУ Samsung ML-4550

8. Заправка картриджа Samsung ML-D4550A выполнена правильно, если очищен бункер с отработкой. Для этого нужно открутить лезвие очистки, вытрусить содержимое контейнера и пропылесосить его. Протрите кромку лезвия. Не используйте химию, после которой резиновая кромка может загрубеть, потрескаться или сжаться. Результат не заставит себя ждать – появятся полосы при печати или другие дефекты. Прикрутите лезвие дозирования. Протрите ВПЗ, пропылесосьте поролоновый валик и прикрутите их на место.

Samsung ML-4550 заправка инструкция 18

9. Установите на место оболочку фотовала и вставьте штифт. Отложите драм-картридж. В тонерном блоке удалите две шестерни.

19 20

10. Откройте пробку и вытрусите тонер, который там остался. Открутите крепление шестереночного блока и снимите с осей шестерни.

21 22

11. Отщелкните металлическую пластину. Удалите правую панель, слева снимите пружинный механизм (1), бушинг (2), открутите винт (3) и также снимите платформу.

23 24

12. Извлеките транспортировочный ролик, очистите его с помощью салфетки и спирта. Открутите ракель.

25 26

13. Открутите поролоновый уплотнитель, очистите его. Пропылесосьте бункер. Протрите кромку дозировочного лезвия от налипшего тонера. Если планируется транспортировка картриджа, вставьте чеку – специальная клеенчатая лента, которая предотвращает высыпание тонерного порошка во время транспортировки расходника. Верните на место поролоновый уплотнитель, лезвие дозирования и ролик переноса.

27 28

14. Закрепите белые планки. Установите белое кольцо и зарядите пружинку, как это показано на фото. С противоположной стороны установите второй бушинг и шестеренки.

29 30

15. Прикрутите фиксирующую планку. Наденьте на оси недостающие шестерни. Защелкните металлическую планку.

31 32

16. Засыпьте 275 грамм тонерного порошка. Рекомендуемые марки тонера: Mitsubishi, Patron или SCC. Закройте пробку. Прикрутите боковую крышку.

33 34

17. Вставьте в паз черную втулку, зарядите пружину.

35 36

18. Натяните пружинку со стороны шестереночного блока. Соедените две части картриджа штифтом.

37 38

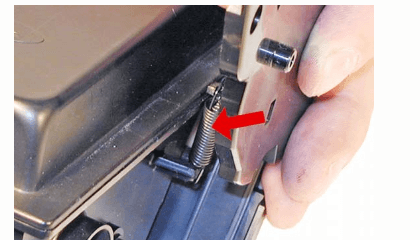

19. Наденьте левую боковушку и натяните пружинку.

39 40

20. Установите приводную шестерню и прикрутите металлическую планку. Вкрутите винты.

41 42

21. Закрепите шторку фотовала и замените чип. Заправка Samsung ML-D4550A завершена.

43 44

Как заправить принтеры Samsung ML-4050N, ML-4550, ML-4551N, ML-4551ND без замены чипа

Чтобы не менять чип после каждой заправки, необходимо прошить принтер Samsung. Процедура выполняется один раз и имеет ряд преимуществ:

  • уменьшается время заправки;
  • сокращается стоимость заправки;
  • работа принтера не блокируется.
