Заправка картриджа Canon 706 для принтера

Заправка картриджа Canon 706
Цена: 399.00 грн.
Артикул
z-706
Есть в наличии
Заказать

Технические характеристики

Ресурс 5000
Технологии Лазерный
Совместимые принтеры Canon i-SENSYS MF6530, MF6540, MF6550, MF6560, MF6580
Время заправки 16 мин.

Рекомендуем обратить внимание:

Описание картриджа Canon 706 и заправка для принтеров Canon i-SENSYS MF6530, MF6540, MF6550, MF6560, MF6580

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
Canon 706 i-SENSYS MF6530, MF6540, MF6550, MF6560, MF6580
Заправка картриджа тонер: Hanp (США) 399 грн.
Восстановление картриджа замена детали (фотобарабан) и заправка 589 грн.
Купить картридж оригинальный (восстановленный) 1495 грн.

Картридж Canon 706

Рекомендации экспертов:

Фото по заправке картриджей

Выбор качественных материалов

Чтобы заправка картриджа Canon 706 прошла успешно, необходимо позаботиться о том, чтобы заправляемый тонер был качественным, а его химические свойства подходили для работы с Вашим печатающим оборудованием.

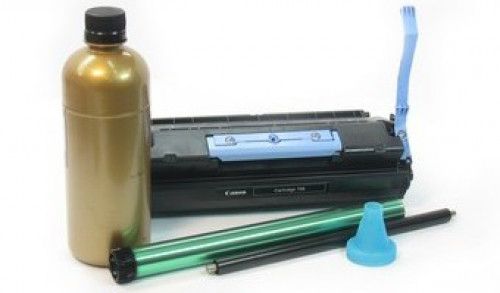

Качественные расходные материалы для заправки картриджа Canon 706

Для картриджа Canon 706, заправка которого описана ниже, мы рекомендуем использовать красящий порошок HP Универсальный № 1 от торговой марки Patron.

Необходимые инструменты

После того, как мы ответили на вопрос «чем заправить Canon 706?», можем перейти к следующему пункту. Перед началом проведения работ, убедитесь, что у Вас есть все необходимые инструменты для заправки картриджа:

– набор отверток;
– литиевая смазка;
– чистая ткань без ворса;
– тонерный пылесос;
– острогубцы;
– дрель и сверло диаметром 5-8 мм.

Помимо прочего, следует использовать резиновые перчатки и респиратор для того, чтобы микроскопические частицы тонера не попали в легкие и вызвали аллергической реакции на коже. Более детально о вреде красящего порошка можно прочитать здесь. Перчатки также необходимы, чтобы не оставлять жирных отпечатков на чувствительных компонентах лазерного принтера Canon MF6550 или другой модели.

Многофункциональные устройства, для работы с картриджем Canon 706

Canon LaserBase MF6530 Canon LaserBase MF6540 Canon LaserBase MF6550 Canon LaserBase MF6560 Canon LaserBase MF6580

Технические сведения

Ресурс – 5000 листов бумаги формата A4 при заполнении страницы не более, чем на 5%
Цвет – черный/монохром
Сфера применения – малые и средние предприятия

Детальная инструкция по заправке картриджа Canon Cartridge 706

За основу был взят картридж Canon 706, извлеченный из печатающего устройства MF6580.

Начало разборки картриджа Canon 706

1. Воспользовавшись крестообразной отверткой, удалите шуруп и синий держатель.

Шурупы на боковой части Canon 706

Открутили боковую часть Canon 706

2. С левой стороны выкрутите еще два шурупа и удалите боковую платформу.

Делаем отверстие, а Canon 706

Сверлим отверстие в Canon 706

3. Просверлите отверстия. Точные места для сверления указаны на картинках.

Фото 1 - Достаем штифт с Canon 706

Фото 2 - Достаем штифт с Canon 706

4. При помощи острогубцев вытащите два металлических штифта.

Разделяем картридж Canon 706 на две половины title=

5. Теперь можно разделить картридж на две половины.

Достаем фотобарабан с Canon 706

6. Возьмите в руки картридж. Выньте из пазов светочувствительный барабан. Протрите его сухой тканью и отложите в сторону.

Примечание! Без перчаток не касайтесь фоточувствительного слоя барабана.

Достаем впз с Canon 706

7. Те же самые манипуляции проделайте с валиком заряда.

Откручиваем ракель Canon 706

8. Открутите шурупы, показанные на фотографии, и снимите металлическую пластину (лезвие).

Очистите бункер отработки Canon 706

9. Очистите бункер тонера, воспользовавшись вакуумным пылесосом.

Закручиваем ракель в картридж Canon 706

Ставим впз в картридж Canon 70

Ставим фотобарабан в картридж Canon 706

10. Убедитесь, что все детали очищены от тонерной пыли и установите ракель, валик и фотобарабан в обратной последовательности.

Подденьте защелку Canon 706

Снимите защелку кэнон 706

Шторка картриджа Canon 706

11. Теперь переходим к тонер-картриджу. Снимите защитную крышку, надавив на пружинку.

Откручиваем боковушку Canon 706

Отделяем боковушку Canon 706

12. Удалите шуруп и боковушку, под которой находятся шестерни.

Отделяем шестерни Canon 706

13. Извлеките две шестеренки. Убедитесь, что на остальных зубчатых колесиках нет следов тонера.

Ролик переноса Canon 706

14. Достаньте ролик переноса изображения и протрите его.

Откручиваем вторую боковушку Canon 706

15. Открутите шуруп с противоположной стороны тонер-картриджа и снимите боковушку.

Откручиваем дозирующие лезвие Canon 706

16. Отсоедините лезвие, предварительно выкрутив пару шурупов.

Снимаем пробку Canon 706

17. Достаньте заглушку. Пропылесосьте содержимое бункера специальным пылесосом. Вставьте заглушку на место.

Заправка картриджа Canon 706

18. Заправка картриджа 706 Canon LaserBase практически окончена. Засыпьте свежий тонер через щель в бункере. Вам понадобится 200-230 грамм.

Закручиваем доз лезвие Canon 706

19. Установите лезвие и зафиксируйте его шурупами.

Смазываем контакты на боковушке Canon 706

Смазываем контакты на второй боковушке Canon 706

20. Нанесите тонкий слой свежей смазки на платформу с контактами.

Ставим на место валик переноса Canon 706

21. Верните на место ролик проявки изображения.

Входит ось валика в паз Canon 706

Примечание! Проследите, чтобы ось валика вошла в паз боковой крышки.

Ставим на место шестеренки Canon 706

Соединяем боковушку с шестеренками Canon 706

Прикручиваем первую боковушку Canon 706

22. Далее оденьте шестерни на наконечники, закройте их пластиковой платформой и вкрутите шуруп.

Одеваем пружину Canon 706

23. Зафиксируйте пружинку в правильном положении.

Одеваем защитную крышку Canon 706

24. Наденьте защитную крышку на картридж.

Завовываем штифт первый Canon 706

25. Соберите две части картриджа Canon 706 и вставьте штифты.

Прикрутите на место крышку-фиксатор Canon 706

26. Прикрутите на место крышку-фиксатор светочувствительного барабана.

Пружинку на место Canon 706

Синюю ручку тоже на место ставим Canon 706

27. Верните в исходную позицию пружинку и синюю ручку.

Дополнение:

Так как картридж Canon 706, заправка которого описана выше, имеет сложную конструкцию, то мы рекомендуем не экспериментировать с устройством, если Вы не имеете должного опыта и знаний.

Если по завершению всех работ заправки картриджа были обнаружены дефекты, то лучше всего обратиться за помощью к специалистам. Наши мастера в течение 15 минут помогут разобраться с ошибками, которые Вы могли допустить во время самостоятельной заправки картриджа.
