Магнітний вал лазерного картриджа

Магнітний вал — це металевий циліндр з магнітним осерддям, ключовий елемент системи проявки в лазерному картриджі, який затримує тонер на поверхні і рівномірно подає його на фотобарабан. Від його стану залежать щільність друку, рівномірність заповлення та відсутність сірого фону на відбитках.

Що таке магнітний вал і за що він відповідає

Конструктивно магнітний вал ( його ще називають магнітний ролик, ролик проявки або developer-ролик) представляє себе порожну металеву трубку со спеціально обробленою поверхнею, всередині якої знаходиться нерухомий магнітний осерддя. Трубка обертається, осерддя залишається на місці і притягує до стінками тонер із бункера.

Коли вал проходить мимо дозуючого лезва, шар тонера на його поверхні вирівнюється по товщині. Далі магнітний вал підводить цей рівний «тонерний валик» до фотобарабану, заряджає частинки, а барабан забирає рівно столько порошка, скільки потрібно для формування зображення або для друку фотографії, якщо у вас кольоровий принтер. Все, що не пішло на барабан, повертається назад у бункер.

Таким чином, магнітний вал в лазерному картриджі виконує одночасно кілька функцій:

• переносить тонер із бункера на зону проявки;
• рівномірно розподіляє тонер по довжині картриджа;
• формує задану товщину шару за допомогою дозуючого лезва;
• участвує в трибоелектризації (заряду) часток тонера перед контактом з фотобарабаном.

Якщо магнітний вал вичерпаний, пошкоджений або забруднений, картридж перестає проявляти зображення коректно, а будь-який «ідеальний» фотобарабан і хороший тонер не виправлять ситуацію.

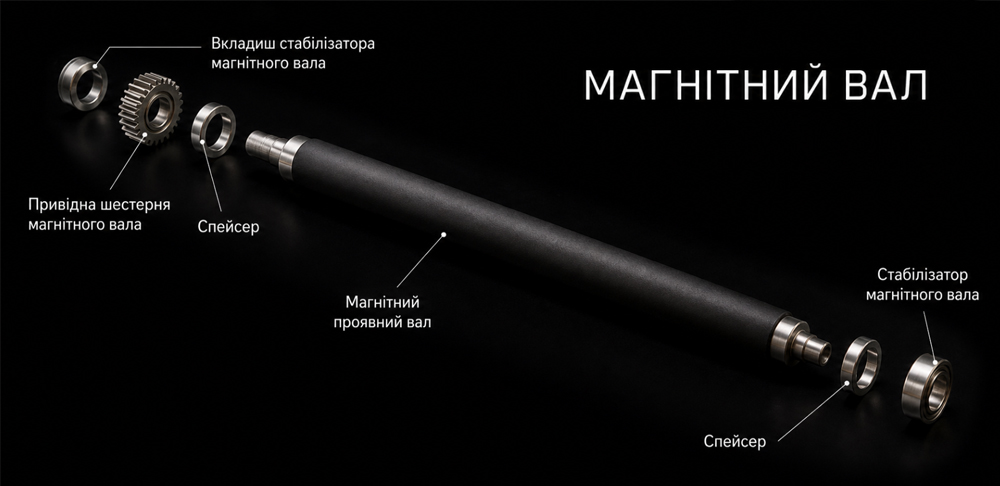

Пристрій магнітного вала: оболонка, осерддя, втулки і контакти

Щоб розуміти, що саме може вийти з ладу, важливо знати, з яких елементів складається вузол магнітного вала. Типовий вал лазерного картриджа включає:

• оболонку магнітного вала — металеву або алюмінієву трубку з мікрорельєфом на поверхні, що забезпечує правильний заряд і затримання тонера;
• магнітний осерддя — набір магнітних сегментів всередині трубки; він фіксований, а оболонка обертається навколо нього;
• бушинги (втулки магнітного вала) — пластикові або тефлонові опори по краях, що задають положення вала щодо корпусу і барабана;
• шестерню магнітного вала — елемент, через який вал отримує обертання від приводу принтера;
• контакти магнітного вала — токоведучі площадки і пружинки, через які вал отримує потрібний потенціал щодо фотобарабана і інших вузлів.

При заправці картриджів хороший мастер завжди перевіряє не тільки стан оболонки, але і втулок, шестерень, контактних площадок. Люфт, вичерпання втулок, окислилі контакти або тріснула шестерня можуть давати дефекти друку не гірше, ніж «вбитий» фотобарабан.

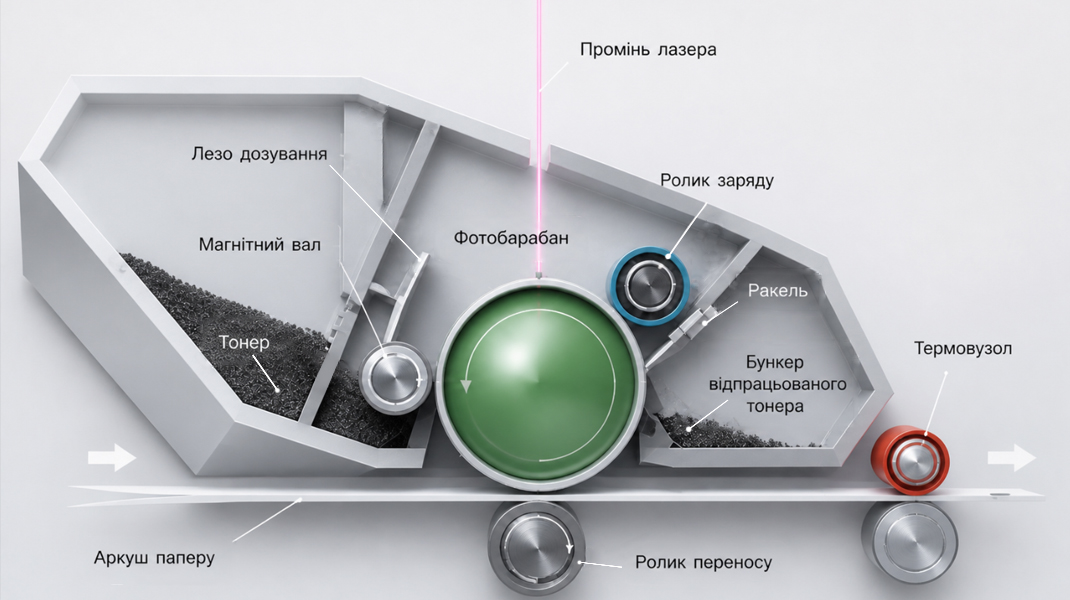

Як магнітний вал формує зображення: що відбувається насправді

Процес виглядає так. Магнітний вал обертається всередині бункера з тонером і на своїй дорозі набирає на оболонку порошок, притягнутий магнітним осерддем. Дозуюче лезво зрізає зайве і залишає на поверхні рівну тонку плівку тонера.

Далі ця плівка проходить возле зарядженого фотобарабана: частинки тонера отримують заряд і переносяться на ті ділянки барабана, де лазер «накреслив» майбутній текст для друку документа або картинки. Що не прилипло, повертається в бункер. Якщо оболонка магнітного вала пошкоджена, забита або має «хвилі», шар тонера отримується нерівним, і на папері це виливається в характерні дефекти при друку.

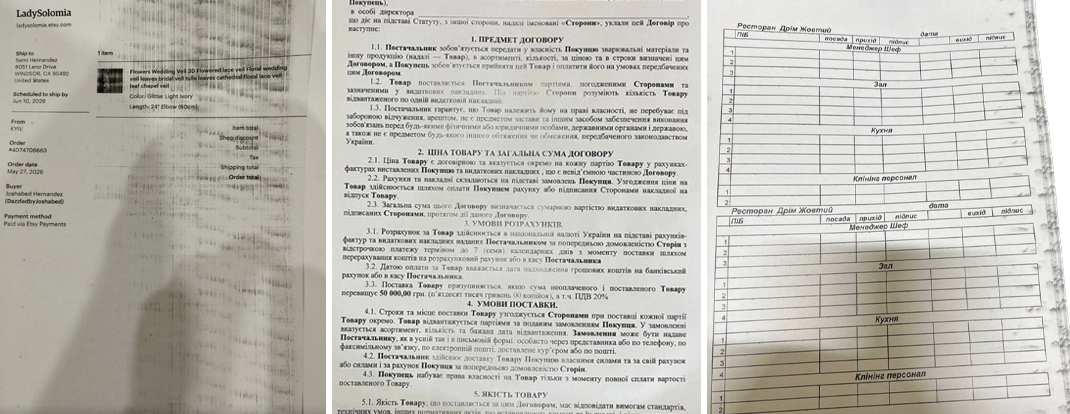

Ознаки вичерпання магнітного вала і дефекти друку

Магнітний вал працює в важких умовах: постійний контакт з тонером, дозуючим лезвом і фотобарабаном, перепади температури, механічні навантаження. З часом оболонка стирається так звану тефлоновий шар, рельєф «зализується», втулки розбиваються, а контакти окислюються. Все це видно на відбитку.

Типові дефекти, які дає вичерпаний або пошкоджений магнітний вал:

• Блідий друк. Картинка виглядає сірою, місцями «просвічує» папір, тонер лягає тонким шаром або смугами, тому що вал не набирає і не затримує потрібну кількість порошка.
• Сірий фон по всій сторінці. Тонер налипает на магнітний вал хаотично, розподіляється по окружності «кучками», а дозуюче лезво і барабан вже не можуть компенсувати цей розкид.
• Вертикальні смуги і плями з кроком, що збігається з окружністю фотобарабана. Там, де на оболонці є вмміна, скол або налипся комок, частина тонера要么 не потрапляє на барабан,要么 навпаки — зрізається зайвою кількістю.
• «Хвилі» по довжині барабана. При вичерпанні оболонки або дозуючого лезва тонер лягає не рівною смугою, а хвилястим рисунком. На відбитку це видно як чергування більш темних і більш світлих зон по ширині листа.
• Пропуски або бліді ділянки з одного боку листа. Часто пов'язані з вичерпанням втулок магнітного вала: вал «просідає» з одного краю, зазор змінюється, тонер йде нерівномірно.

Подібну картину можуть давати і інші елементи системи проявки (дозуюче лезво, фотобарабан, вал первинного заряду), тому перед тим, як «обвинувачувати» магнітний вал, полезно показати відбиток мастеру або виконати тестову діагностику картриджа в сервісному центрі.

Коли магнітний вал можна впоратися, а коли потрібна заміна

Не кожен дефект означає, що магнітний вал потрібно викидати. Іноді достатньо професійного очищення і нормалізації контактів, особливо якщо проблема з'явилася сразу після неудачної заправки картриджа.

Ситуації, коли допомагає чистка і сервісна профілактика:

• на поверхні вала видні сліди налипшего тонера «островами», але механічних пошкоджень оболонки немає;
• дефекти з'явилися після зміни тонера на інший бренд — тонер виявився занадто липким або жирним для конкретної серії валів;
• є ознаки поганого контакту (ділянки з блідим друком, які зникають після «поплескування» картриджа).

В таких випадках мастер знімає магнітний вал, очищує його по правильній технології (сухою чисткою, спецзасобами, іноді — заміною оболонки), обробляє контакти і перевіряє втулки. Це логічний етап при будь-якій грамотній заправці картриджа і профілактиці принтера.

Магнітний вал підлягає обов'язковій заміні, якщо:

• на оболонці видні царапины, задири, вммина, глибокі плями корозії;
• є виражені «хвилі» — рельєф поверхні стирається нерівномірно, шар тонера лягає гребенями;
• втулки (бушинги) вичерпани, вал має люфт і зсувається щодо барабана;
• шестерня магнітного вала тріснула або слизаны зуби — вал просто не обертається як потрібно;
• після кількох чисток дефекти повертаються через короткий час.

В рамках відновлення картриджа мастер часто змінює магнітний вал в комплекті — разом з втулками і шестернею, щоб не залишати слабких місць.

Найпопулярніші і «проблемні» серії магнітних валів

За статистикою сервісних центрах і запитів користувачів найчастіше вичерпуються магнітні валы в масових офісних моделях картриджів — тих, які роками заправляли «як непотрібно» і експлуатували на дешевому тонері. В пошуку по магнітних валах стабільно лідирують такі запити, як «магнітний вал 12A», «магнітний вал 85A», «магнітний вал CF217A», «магнітний вал mlt‑d101s» і десятки подібних.

До типових «клієнтів» мастеров по магнітних валах належать картриджи:

• HP/Canon початкового і офісного рівня: серії Q2612A (12A), CE285A (85A), CB435A/CB436A, CF217A/CF218A/CF230A, Canon 725/726/728, 737 і їх аналоги;
• Samsung / HP по Samsung-платформі: MLT-D101S, MLT-D111S, ML-1710/2160 і сумісні рішення;
• Brother TN-1075 і сімейство картриджів для компактних монохромних принтерів і МФУ;
• Kyocera FS-1035, M2035 і інші прилади з окремою рубашкою магнітного вала і вимогливою системою проявки;
• Xerox Phaser 3020/3025, деякі Canon iR і Konica Minolta bizhub — там вал відчуває підвищену навантаження при великих тиражах.

Чим популярніша модель принтера і чим частіше її «заправляли по-швидкому», тим більше шансів побачити вичерпаний магнітний вал в реальному картриджі. В то же час в малоизвестних офісах нерідко стояли роки старі HP 1010/1020, де вчасно змінювали вал і тонер, і такі картриджи досі друкують краще багатьох «свіжих» сумісних.

Як правильно очищати магнітний вал при заправці

Окремий тема, чим можна і чим не можна протирати магнітний вал. Неправильна чистка знищила не один десяток валів: гладка «відполірована» оболонка вже не затримує нормальний заряд і шар тонера.

Загальні рекомендації щодо очищення магнітного вала:

• використовувати суху чистку (м'яка синтетична серветка, спецзасоби для вала) або обережний пылесос со спеціальною насадкою;
• рухати строго вздовж осі вала в одну сторону, не «терти туда-сюди», щоб не згладити мікрорельєф оболонки;
• уникавати грубих тканин і сильного тиску — це швидко стирає робочий шар і змінює трибоелектричні властивості поверхні.

Потужні розчинники типу ацетону допустимі тільки в крайніх випадках і далеко не для всіх валів — якщо переборщити, можна пошкодити покриття або втулки. Спирт, «містер мускул» і інші побутові хімікати також потрібно використовувати зрозуміло, а не «щоб було чисто»: розчинений тонер здатний забити пори і змінити зарядний рельєф поверхні.

Як подовжити термін служби магнітного вала і всього картриджа

Щоб магнітний вал і весь картридж служили довше, важлива не тільки правильнона заправити картридж, але і загальний підхід до експлуатації принтера. Пара простих правил часто економить власнику не один комплект расходників.

Що дійсно допомагає подовжити життя магнітного вала:

• регулярна заправка картриджів з обов'язковою чисткою бункера відходи і перевіркою стану вала і втулок;
• використання тонера, підібраного під конкретну серію картриджа, а не «універсального» порошка невідомого походження;
• обережна експлуатація принтера: без постійної роботи на перегрів, з нормальною вентиляцією і без «розгортки» багатосторінкових тиражів при закритих вентиляційних отворів;
• правильна установка картриджа в принтер без зусиль, перекосів і ударів по ручці при закритті кришки;
• адекватне зберігання картриджів: вдалині від різких перепадів температури і вологості, в заводській упаковці або плівці.

Якщо ви не хочете розбиратися, як виглядає вичерпання магніта, втулки або шестерні, простіше віддати картридж на обслуговування професіоналам: заодно проведуть профілактику принтера і підкажуть, коли дійсно пора задуматися про заміні пристрою або переході на більш економні модель або кольоровий МФУ.

FAQ: питання про магнітний вал картриджа

1. Як часто потрібно змінювати магнітний вал? Жорсткого регламента немає: все залежить від моделі картриджа, тонера і навантаження. В середньому валы в масових HP/Canon (12A, 85A і подібні) витримують 2–3 «правильні» заправки з профілактикою, після чого мастер рекомендує заміну в рамках відновлення картриджа.

2. Чи можна відновити магнітний вал, не змінюючи його? Якщо оболонка ціла, а проблема тільки в нальоті тонера або легкому забрудненні, професійна чистка дійсно допомагає. Але якщо на поверхні є царапины, хвилі, вммина або втулки сильно вичерпани, відновлення — це все одно заміна вала в комплекті.

3. Чим можна протирати магнітний вал при самостійній заправці? Найбезпечніший варіант — м'яка синтетична серветка і спеціальні засоби для чистки магнітних валів. Тканини з грубим ворсом, агресивні розчинники і мокра чистка без розуміння того, що ви робите, категорично не рекомендуються.

4. Магнітний вал дає смуги — достатньо змінити тільки його? Іноді так, але частіше дефект пов'язаний комплексно: вичерпання дозуючого лезва,чистячого лезва (ракеля), втулок, самого вала і навіть фотобарабана. Тому в сервісному центрі обычно дивляться на картридж в цілому і пропонують заміну одного вала, повне відновлення, якщо інші вузли також «підсіли».
