Заправка картриджа Canon 075 для принтера i-SENSYS MF664Cdw, MF667Cdw, LBP646Cdw, LBP647Cdw

Ця докладна інструкція із заправки картриджа Canon 075 орієнтована на майстрів і учнів сервісного центру: тут покроково розглядаються сумісність, конструкція, розбирання, робота з білим важелем на пружині, очищення і подальше складання картриджа. При уважному дотриманні описаних етапів заправка Canon 075 стає відтворюваною процедурою з прогнозованим результатом щодо якості друку і ресурсу.

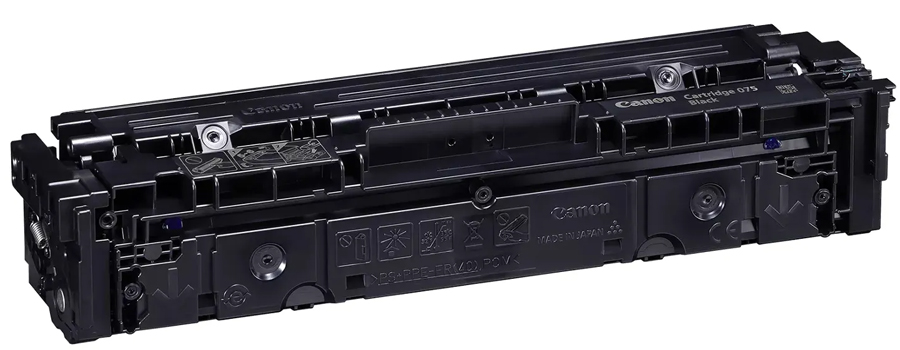

Сумісність і ресурс Canon 075

Картридж Canon 075 призначений для кольорових лазерних БФП і принтерів серій Canon MF660 та LBP640, зокрема i‑SENSYS MF664Cdw, MF667Cdw, LBP646Cdw і LBP647Cdw, що підтверджується специфікаціями виробників і дистриб'юторів. Типовий ресурс Canon 075 за стандартного тесту ISO/IEC становить близько 1300 сторінок при 5‑відсотковому заповненні сторінки, і саме на цей ресурс розраховані об'єм бункера та заводське дозування тонера. Розуміння початкової місткості дозволяє правильно оцінити об'єм тонера, який засипається під час заправки картриджа, і спрогнозувати термін служби заправленого картриджа.

• Сумісні моделі: Canon i‑SENSYS MF662Cdw, MF663Cdw, MF664Cdw, MF665Cdw, LBP646Cdw, LBP647Cdw.
• Орієнтовний ресурс Canon 075 — до 1300 сторінок при 5% заповненні.
• Картридж випускається у варіантах для чорного і кольорових каналів, але конструктивні особливості корпусу та вузла шестерень залишаються спільними.

Інструменти та матеріали для заправки Canon 075

Для стабільної заправки Canon 075 важливо заздалегідь підготувати набір інструментів і витратних матеріалів, щоб усі операції виконувалися без поспіху і з контролем чистоти. Використання правильного тонера, призначеного саме для цієї серії картриджів, безпосередньо впливає на якість друку і довговічність вузла.

• Хрестова викрутка (PH0/PH1) для викручування основного гвинта бічної кришки вузла шестерень.
• Пласка тонка викрутка або пластиковий знімач для акуратного піддягання защіпок кришки без пошкодження пластику.
• Тонер, сумісний із Canon 075 і розрахований на принтери MF664Cdw, MF667Cdw, LBP646Cdw, LBP647Cdw — це вказується в описі тонера і списку сумісних моделей.
• Пилосос для тонера або спеціалізований пилосос із фільтром (бажано) для видалення відпрацьованого порошку з бункера і вузлів.
• Захисні рукавички і респіратор/маска для регулярної роботи з тонерним пилом.
• Безворсові серветки і трохи ізопропілового спирту для делікатного очищення лез та внутрішніх поверхонь.
• За потреби — сумісний чіп картриджа для Canon 075 під лінійку MF660/LBP640, щоб принтер коректно відображав ресурс після заправки.

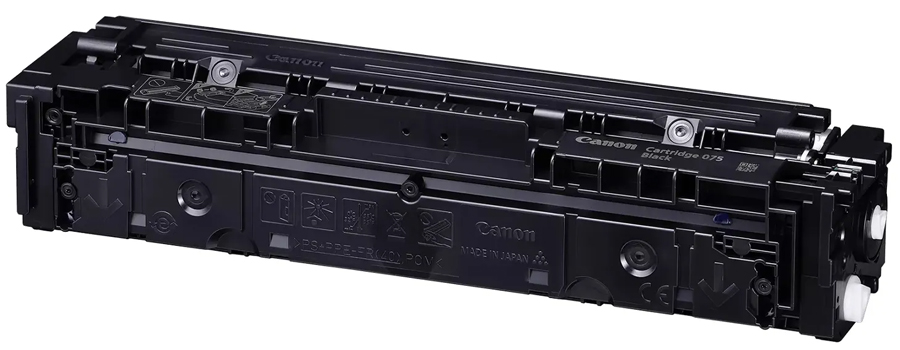

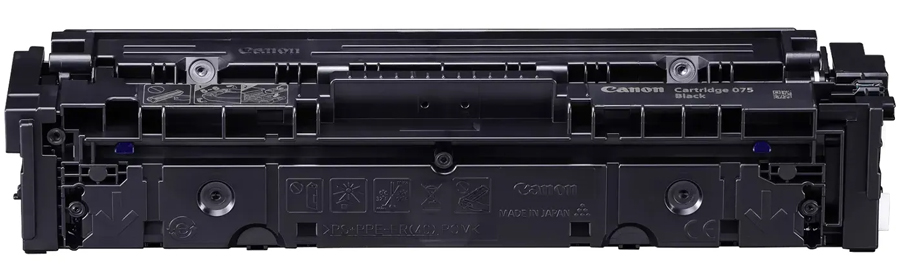

Конструкція картриджа Canon 075

Картридж Canon 075 належить до типу «all‑in‑one»: в одному корпусі об'єднані бункер тонера, фотобарабан, магнітний вал і вузол шестерень. Це спрощує заміну для користувача, але вимагає обережності під час сервісного розбирання. З одного боку корпусу розташований блок зубчастих коліс, пружина і білий важіль, які формують механізм приводу та фіксації картриджа в принтері.

• Бункер тонера займає центральну частину корпусу; заправка Canon 075 виконується через технологічний отвір після зняття вузла шестерень.
• Фотобарабан і магнітний вал працюють у парі: вал дозує тонер і переносить його на барабан, який далі формує зображення на папері.
• Бічний вузол шестерень включає кілька коліс, пружину і білий важіль, що забезпечують передачу обертання від принтера і правильну ініціалізацію картриджа.

Безпека і підготовка до заправки Canon 075

Перед початком заправки картриджа Canon 075 важливо організувати робоче місце так, щоб мінімізувати контакт із тонерним пилом і знизити ризик механічних пошкоджень вузла. Будь-які помилки на цьому етапі, такі як падіння картриджа або забруднення барабана, можуть призвести до дефектів друку, які складно усунути без заміни деталей.

• Підготуйте стіл: застеліть поверхню папером або плівкою, забезпечте яскраве спрямоване освітлення робочої зони картриджа.
• Одягніть рукавички і маску, особливо якщо заправка Canon 075 виконується регулярно — тонер є дрібнодисперсним матеріалом.
• Перевірте маркування на корпусі: переконайтеся, що перед вами саме картридж Canon 075, сумісний із моделями MF664Cdw, MF667Cdw, LBP646Cdw, LBP647Cdw.
• Оцініть стан барабана і магнітного вала: за наявності грубих пошкоджень, глибоких подряпин або сильного зносу подальша заправка може бути економічно недоцільною.

Зняття бічної кришки і вузла шестерень

Розбирання вузла шестерень — ключовий етап заправки Canon 075, оскільки саме через цей бік відкривається доступ до бункера тонера і внутрішніх вузлів. Тут важливо поєднувати акуратність з увагою до положення пружини і білого важеля, щоб під час складання механізм зберіг штатну кінематику.

1. 1 Знайдіть бічну кришку картриджа Canon 075 з боку шестерень: на ній розташований кріпильний гвинт, який утримує кришку і весь блок зубчастих коліс.
2. 2 Акуратно викрутіть гвинт хрестовою викруткою, намагаючись не зірвати різьбу і не пошкодити пластик навколо отвору.
3. 3 Пласкою викруткою або пластиковим знімачем, рухаючись по периметру, злегка піддіньте кришку в місцях защіпок; особливу увагу приділіть зоні біля пружини і білого важеля, щоб не виламати його опору.
4. 4 Зніміть кришку, утримуючи корпус так, щоб шестерні і важіль не випали; якщо конструкція легко «розсипається», одразу сфотографуйте розташування деталей для подальшого складання.
5. 5 Відкладіть кришку і гвинт в окрему зону робочого столу, щоб під час заправки Canon 075 дрібні елементи не загубилися.

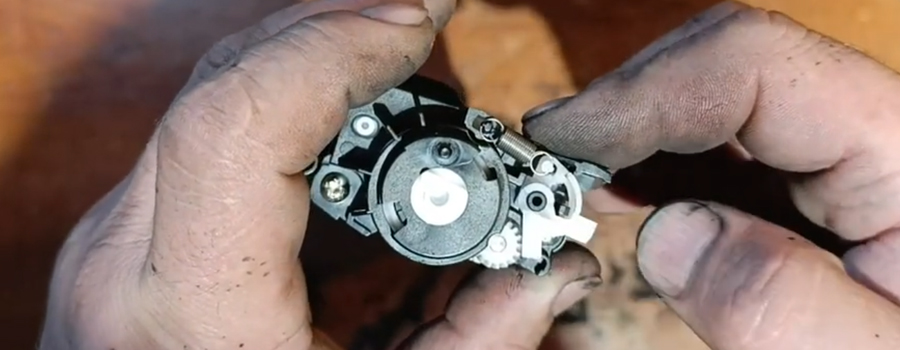

Білий важіль на пружині: призначення і правильне складання

Біла пластикова деталь, встановлена на металевій пружині, є важелем, який задає правильне положення шестерні і забезпечує повернення механізму у вихідний стан під час зняття або встановлення картриджа. Некоректне положення цього важеля призводить до шуму, помилок захоплення і іноді до неможливості друку, тому під час заправки Canon 075 потрібно приділити йому окрему увагу.

• У штатному положенні один кінець пружини впирається в корпус картриджа Canon 075, а інший притискає важіль, змушуючи його «прагнути» в бік закритого положення механізму.
• Під час зняття кришки важіль часто трохи зміщується; важливо не тягнути його на себе і не намагатися зняти пружину без потреби, щоб не втратити орієнтацію деталей.

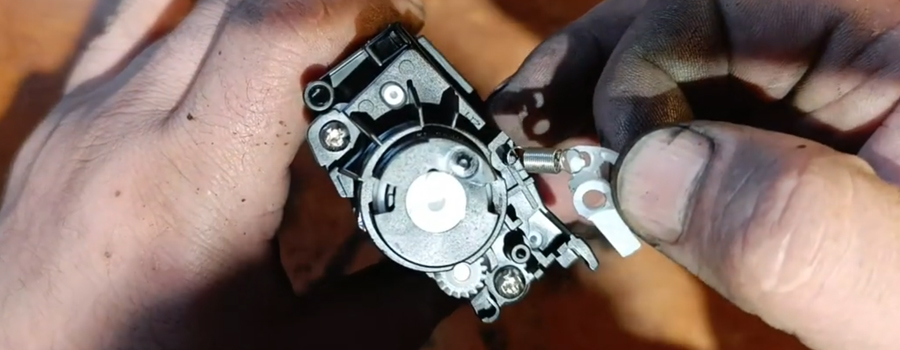

• Якщо важіль все-таки зіскочив: — встановіть пружину на вісь так, щоб один її кінець був зафіксований у пазу корпусу; — надягніть важіль на вісь і пружину, домагаючись того, щоб при легкому натисканні він плавно відходив назад і повертався у вихідне положення без заїдань.

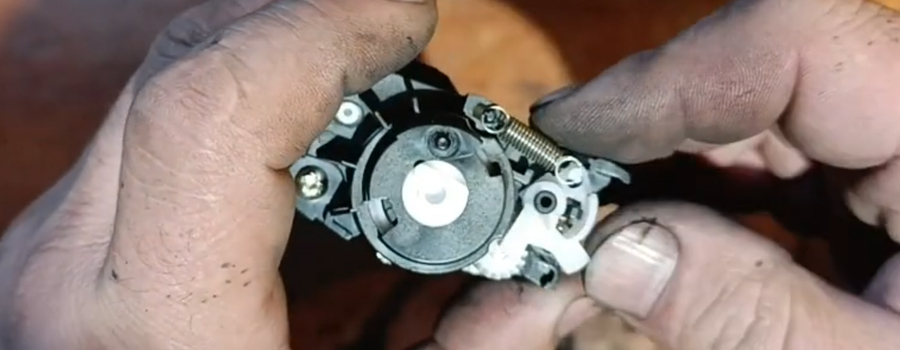

• Після встановлення кілька разів вручну прокрутіть шестерні і натисніть на важіль: правильно зібраний вузол Canon 075 має працювати плавно і без хрускоту.

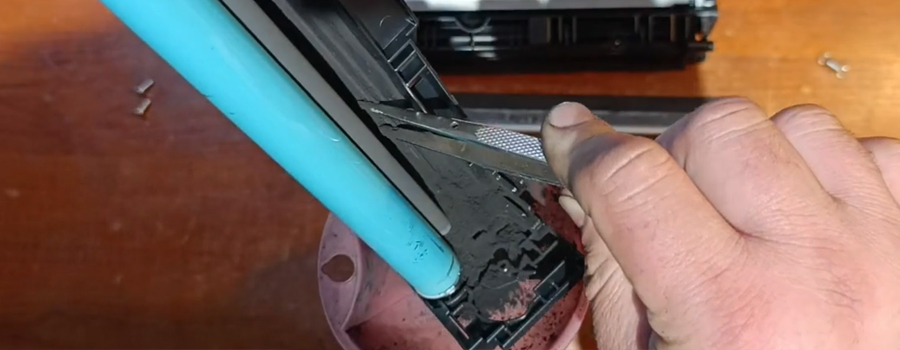

Очищення бункера тонера і вузлів картриджа Canon 075

Очищення відпрацьованого тонера — важлива частина заправки Canon 075, оскільки залишки старого порошку і грудки можуть створювати сірий фон під час друку і додаткове навантаження на леза. На цьому етапі необхідно одночасно видалити відпрацьований тонер і не пошкодити чутливі елементи, такі як фотобарабан і дозувальні леза.

1. 1 Після зняття вузла шестерень відкрийте доступ до внутрішньої порожнини бункера Canon 075 і акуратно висипте залишки тонера в підготовлений контейнер.
2. 2 Використовуючи спеціалізований тонерний пилосос, видаліть порошок із кутів бункера, зон біля лез і навколо магнітного вала, уникаючи контакту насадки з барабаном.
3. 3 Безворсовою серветкою злегка протріть внутрішні поверхні корпусу і краї бункера, не торкаючись робочої поверхні барабана, щоб не залишити слідів.
4. 4 За потреби акуратно очистіть дозувальне лезо від тонера, що набився: використовуйте мінімальну кількість спирту на серветці, працюючи м'яко вздовж кромки леза і не перегинаючи її.

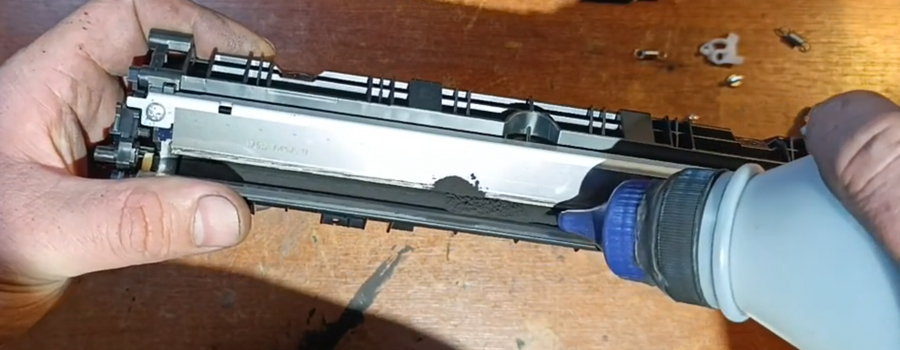

Заправка картриджа Canon 075 тонером

Коли бункер очищено, можна переходити безпосередньо до заповнення картриджа тонером, підібраним для цієї серії кольорових картриджів Canon 075. Основне завдання — рівномірно заповнити бункер до об'єму, близького до заводського, не допускаючи пересипання і утворення порожнин, які погіршують стабільність подачі порошку.

1. 1 Струсіть пляшку з тонером для Canon 075 протягом 10-20 секунд, щоб розпушити і перемішати порошок перед засипанням.
2. 2 Встановіть картридж Canon 075 так, щоб заправний отвір був повністю видимим і доступним; вставте носик пляшки або спеціальну лійку всередину, не торкаючись лез.
3. 3 Засипайте тонер невеликими порціями, контролюючи рівень за висотою всередині бункера: орієнтуйтеся на об'єм, що відповідає ресурсу близько 1300 сторінок для Canon 075, зазначеному в специфікаціях.
4. 4 Не заповнюйте бункер «під зав'язку»: залиште невеликий повітряний зазор, щоб під час друку тонер вільно перемішувався і не створював зайвого тиску на леза.
5. 5 Після засипання кілька разів обережно струсіть картридж у горизонтальній площині, домагаючись рівномірного розподілу тонера вздовж магнітного вала.

Складання вузла шестерень і перевірка механіки

Після завершення засипання тонера потрібно повернути вузол шестерень картриджа Canon 075 у початковий стан, забезпечивши правильне зачеплення всіх зубчастих коліс і коректну роботу білого важеля на пружині. На цьому етапі важливо не лише зібрати вузол, а й провести ручну перевірку його роботи до встановлення картриджа в принтер.

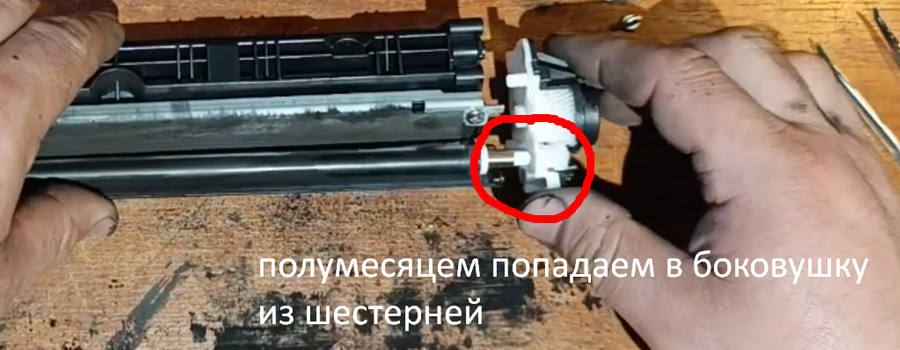

1. 1 Якщо магнітний вал знімався, встановіть його назад, сумістивши виступ на торці вала з пазом на відповідній шестерні — це гарантує синхронне обертання вала і механізму.
2. 2 Розставте шестерні на свої місця відповідно до зробленої раніше фотографії або запам'ятованої схеми; стежте, щоб кожна шестерня рівно сиділа на своїй осі і не була перекошена.
3. 3 Перевірте положення білого важеля: пружина має бути надягнута на вісь, важіль притиснутий до корпусу і при легкому натисканні плавно зміщуватися та повертатися назад без заїдань.
4. 4 Встановіть бічну кришку вузла шестерень на картридж Canon 075, починаючи із зони пружини і важеля, потім защепніть кришку по периметру і закрутіть фіксувальний гвинт до упору.
5. 5 Взявши картридж за торці, вручну прокрутіть шестерні: обертання має бути вільним, без хрускоту, скрипу або заклинювання, а білий важіль має працювати плавно.

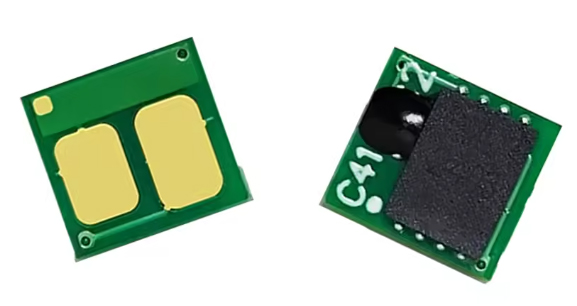

Чіп картриджа Canon 075 під час заправки

У картриджі Canon 075 використовується чіп для підрахунку кількості відбитків і контролю ресурсу, і після заправки показання цього чіпа часто залишаються на нулі або в зоні «майже порожньо». Вибір стратегії роботи з чіпом впливає на те, які повідомлення показуватиме принтер MF664Cdw, MF667Cdw, LBP646Cdw або LBP647Cdw після заправки кольорового лазерного картриджа Canon 075.

• В офіційних описах витратних матеріалів Canon зазначається, що використання сумісних або перезаправлених картриджів може вплинути на відображення ресурсу і гарантійні умови, тому під час роботи з чіпом потрібно враховувати очікування власника принтера.
• Якщо власник готовий ігнорувати попередження про рівень тонера, можна залишити оригінальний чіп: принтер зазвичай продовжує друкувати навіть при показнику «0%», але періодично виводитиме попередження.
• Якщо потрібна коректна індикація ресурсу, використовується сумісний чіп для Canon 075 під конкретну модель принтера; заміна зазвичай полягає у витягуванні старого чіпа з посадкового місця і встановленні нового до клацання.

Встановлення заправленого картриджа Canon 075 у принтер

Після заправки і складання картридж Canon 075 потрібно правильно встановити в принтер, щоб механізм принтера і вузол шестерень картриджа повністю увійшли в зачеплення. Саме на цьому етапі проявляються можливі помилки складання, тому встановлення і перший тест є фінальною перевіркою якості виконаної заправки Canon 075.

1. 1 Відкрийте передню кришку принтера Canon i‑SENSYS MF664Cdw, MF667Cdw, LBP646Cdw або LBP647Cdw, орієнтуючись на штатну інструкцію із заміни картриджів для серії MF660/LBP640.
2. 2 Вставте картридж Canon 075 у напрямні до упору, щоб він зайняв своє посадкове місце, а білий важіль із шестернями повністю увійшов у зачеплення з механізмом принтера.
3. 3 Закрийте кришку і дочекайтеся завершення ініціалізації; перевірте наявність повідомлень про помилки тонера або встановлення — їх відсутність свідчить про правильне складання і розпізнавання картриджа.
4. 4 Роздрукуйте тестову сторінку із заливкою і дрібним текстом, щоб оцінити якість друку заправленого Canon 075 у реальних умовах, адже це важливо для ресурсу лазерного картриджа.

Діагностика дефектів друку після заправки Canon 075

Тестовий друк після заправки Canon 075 дозволяє виявити можливі проблеми з дозуванням тонера, станом барабана або складанням механіки. На цьому етапі важливо не просто «подивитися, друкує чи ні», а саме проаналізувати характер дефектів і пов'язати їх із конкретними вузлами картриджа.

• Фон (сірий наліт по всій сторінці) найчастіше пов'язаний із пересипанням тонера, забрудненням внутрішніх частин бункера або використанням невідповідного порошку; рішення — зменшити об'єм тонера, повторно очистити бункер і переконатися в сумісності тонера з Canon 075.
• Вертикальні або повторювані смуги по колу аркуша вказують на пошкодження або сильний знос фотобарабана та/або дозувального леза; у такому випадку навіть правильна заправка Canon 075 не усуне проблему без заміни цих елементів.
• Шум, скрипи і клацання під час роботи принтера із заправленим картриджем часто свідчать про неправильне встановлення шестерень або білого важеля на пружині; потрібно знову розібрати вузол, перевірити положення деталей і переконатися у відсутності перекосу.

Часті помилки під час заправки Canon 075 і їх запобігання

Практика показує, що більшість проблем із заправкою Canon 075 пов'язані не з тонером як таким, а з порушенням послідовності дій, переповненням бункера і некоректною роботою білого важеля на пружині. Знання типових помилок допомагає заздалегідь їх запобігти і підвищує загальний рівень підготовки майстра.

• Переплутані шестерні і неправильне встановлення важеля. Без фотографії вузла перед розбиранням легко помилитися в розташуванні шестерень, що призводить до заклинювання механізму; рішення — завжди фіксувати схему вузла на фото перед зняттям кришки.
• Пересипання тонера в Canon 075. Спроба «збільшити ресурс» за рахунок максимального об'єму призводить до фону, пилу і забруднення принтера; рішення — дотримуватися об'єму, що відповідає ресурсу близько 1300 сторінок, і залишати повітряний зазор.
• Ігнорування стану барабана і лез. Заправка сильно зношеного картриджа дає короткостроковий ефект і багато рекламацій; краще оцінювати стан вузла до початку заправки і заздалегідь пояснювати клієнту можливі обмеження.
• Робота без захисту. Під час регулярної заправки Canon 075 та інших картриджів майстри отримують значні дози тонерного пилу; дотримання елементарних заходів захисту (рукавички, маска, пилосос) знижує цей ризик.
• Неправильний вибір тонера. Використання порошку, розрахованого на іншу серію картриджів, спричиняє нестабільну подачу, фон і прискорений знос вузлів; тому тонер потрібно підбирати суворо під Canon 075 і сумісні принтери.

Короткий чек-ліст майстра із заправки Canon 075

Для стандартизації процесу заправки Canon 075 зручно використовувати короткий чек-ліст, який допомагає не пропускати важливі етапи і є основою для навчання новачків. Нижче наведено приклад такого чек-ліста, який охоплює ключові операції від ідентифікації картриджа до тестового друку.

1. 1 Перевірити маркування і сумісність: переконатися, що картридж Canon 075 підходить до принтера MF664Cdw, MF667Cdw, LBP646Cdw або LBP647Cdw.
2. 2 Оглянути барабан і магнітний вал; при сильному зносі попередити власника про можливі обмеження щодо якості друку.
3. 3 Зняти бічну кришку і вузол шестерень, обережно поводячись із пружиною і білим важелем.
4. 4 Повністю очистити бункер від старого тонера і відпрацювання, використовуючи пилосос і серветки.
5. 5 Засипати сумісний тонер для Canon 075 до об'єму, що відповідає ресурсу близько 1300 сторінок.
6. 6 Зібрати вузол шестерень, відновити правильне положення білого важеля і вручну перевірити роботу механізму.
7. 7 За потреби замінити чіп на сумісний із лінійкою MF660/LBP640 або залишити оригінальний за погодженням із власником.
8. 8 Встановити заправлений картридж Canon 075 у принтер, виконати тестовий друк і оцінити якість відбитків, усуваючи виявлені дефекти за наведеною вище схемою.

Дотримуючись цієї докладної інструкції із заправки картриджа Canon 075 для принтерів i‑SENSYS MF664Cdw, MF667Cdw, LBP646Cdw і LBP647Cdw, можна вибудувати процес, який легко навчати і повторювати, забезпечує стабільний результат та мінімізує кількість помилок, пов'язаних із механікою, тонером і роботою чіпа.
