Очищення бункера відпрацьованого тонера

Бункер для відпрацьованого тонера — один із найбільш недооцінених вузлів лазерного картриджа та драм-юніта. Поки він працює тихо й непомітно, про нього ніхто не згадує, але варто йому переповнитися — і одразу з’являються сірий фон, брудні обороти, смуги та «чорний сніг» у принтері. У цій статті розберемося, що таке бункер відпрацювання, де він розташований, як його правильно чистити і чому звичайна заправка картриджів у Києві без очищення бункера швидко повертає вас до тих самих проблем.

Що таке бункер для відпрацьованого тонера?

Під час друку на фотобарабан переноситься не весь тонер із проявного бункера. Частина порошку не встигає перейти на папір і знімається з барабана чистячим лезом (ракелем). Усе, що це лезо зішкрібає з поверхні, потрапляє в окремий резервуар — бункер відпрацьованого тонера.

Сам відпрацьований тонер — це не просто «зайвий» тонер. Це суміш старого порошку, паперової пилу, дрібних пластикових частинок і продуктів зносу вузлів. Його заряд і магнітні властивості вже далекі від заводських, тому повторне використання відпрацьованого тонера призводить до фону, брудних оборотів і прискореного зношування деталей.

Грубо кажучи, бункер відпрацювання — це сміттєве відро картриджа: якщо його вчасно чистити, система лишається стабільною. Якщо забути — сміття починає висипатися назад усередину вузлів і на папір.

Де знаходиться бункер з відпрацюванням: картридж і драм-юніт

У монохромних лазерних картриджах бункер відпрацьованого тонера зазвичай розташований у тій частині корпусу, де стоїть фотобарабан. Ззовні його не видно: він закритий кришкою або просто є частиною пластикового «корпусу барабана». Під час розбирання картриджа ця секція відділяється від тонерного бункера, і всередині ви побачите щільний шар темного, майже «мертвого» порошку.

У деяких моделях принтерів використовується окремий драм-картридж (драм-юніт) і тонер-картридж. У такому разі бункер відпрацювання найчастіше вбудований саме в драм-юніт. Відпрацьований порошок знімається з фотобарабана тим самим чистячим лезом і осідає в порожнині всередині барабанного блока. При переповненні драм-юніта страждає якість друку навіть за ідеального тонер-картриджа.

У кольорових офісних апаратах, крім картриджів і драмів, може бути окрема «waste toner bottle» або коробка: це спільний бункер для всього принтера. Якщо вона заповнюється, пристрій починає видавати повідомлення про помилку і може зупинити друк до заміни або очищення.

Як можна очистити бункер із відпрацьованим тонером?

Очищення бункера відпрацювання — це не «струсити картридж над смітником». Якщо робити все акуратно, ви не отримаєте хмару тонерного пилу, не пошкодите ракель і не розсиплете відпрацювання всередину принтера.

1. 1 Підготуйте місце. Стіл застеліть папером або плівкою, надіньте рукавички та маску. Звичайний побутовий пилосос не підходить: дрібний пил тонера легко проходить крізь фільтри й розлітається по кімнаті.
2. 2 Розберіть картридж. Зніміть частину з тонерним бункером, відкрутіть гвинти зі сторони барабана і акуратно відділіть секцію, де встановлено фотобарабан і чистяче лезо. Бункер відпрацьованого тонера зазвичай знаходиться саме під ракельним лезом.
3. 3 Зніміть чистяче лезо. Вийміть фотобарабан, потім акуратно відкрутіть гвинти і зніміть ракель. Детальніше про те, як влаштоване чистяче лезо і чим небезпечне його неправильне очищення, а також загалом як чистка лазерного картриджа має проводитися правильно сервісним інженером, можна прочитати в окремій статті.
4. 4 Висипте відпрацьований тонер. Обережно висипте вміст бункера в герметичний пакет або контейнер. Не трясіть картридж над відкритим смітником, не дуйте повітрям — за найменшого протягу тонер розлетиться по приміщенню.

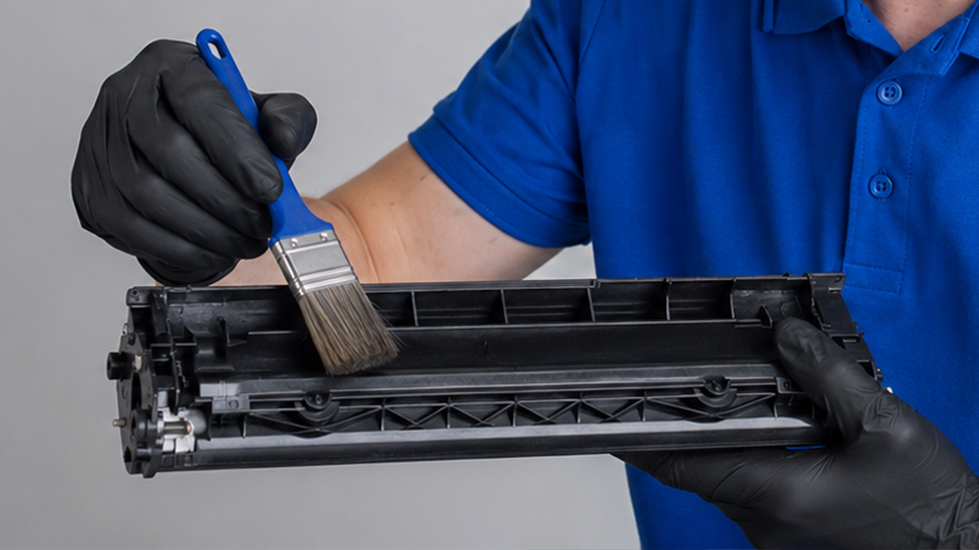

5. 5 Дочистіть бункер. Використовуйте спеціальний пилосос для тонера або м’який пензлик і безворсову серветку. Мета — прибрати з країв і кутів залишки порошку, не залишаючи грудок, які потім заб’ють ракель.
6. 6 Перевірте ущільнення і кромку ракеля. Якщо лезо з часом закам’яніло, має надриви або по краях видно щілини, логічніше одразу міняти його в межах відновлення картриджів, а не намагатися реанімувати «мертвий» вузол.
7. 7 Зберіть картридж. Поверніть ракель, барабан та інші деталі на місце, проконтролюйте, щоб усі гвинти й защіпки стали у свої посадкові місця. Після складання обережно струсіть картридж і перевірте, чи не осипається тонер із щілин.

Ця процедура обов’язкова під час кожної повноцінної заправки. Якщо заправка зводиться до того, що «досипали порошок і закрили», бункер відпрацювання неминуче переповниться найближчим часом.

Як часто потрібно робити чистку бункера відпрацювання?

Жорсткого регламенту «кожні N сторінок» немає: усе залежить від моделі, ресурсу картриджа і реального навантаження. У середньому бункер відпрацювання чистять під час кожної нормальної заправки. Якщо ви друкуєте багато, а картриджі у вас з великим ресурсом, має сенс заглядати в бункер не рідше, ніж раз на 1–2 цикли заправки.

Деякі принтери та МФУ відстежують заповнення бункера відпрацювання за лічильниками і можуть показати повідомлення «waste toner full» або загальну помилку принтера. У такій ситуації перепрошивка принтера і спроби скидання лічильників не вирішують проблему: фізичний резервуар усе одно забитий, і його доведеться очищати або замінювати.

Якщо ігнорувати обслуговування роками, навіть найнадійніший апарат перетворюється на джерело постійних заїдань, фону і скарг рівня «принтер не друкує без видимої причини», а причиною виявляється переповнений і зацементований бункер відпрацювання.

Дефекти при переповненні бункера відпрацьованого тонера

Коли резервуар для відпрацьованого тонера забитий «під зав’язку», картинка на аркуші говорить про це краще за будь-яку діагностику. Нижче — найтиповіші симптоми.

• Сірий фон по всій сторінці. Відпрацьований тонер уже не поміщається в бункер, і частина пилу повертається на барабан і всередину картриджа. Навіть за хорошого тонера і справного барабана аркуш виглядає «брудним».
• Підсипання тонера по краях і з зворотного боку. Порошок просочується через ущільнення, сиплеться в тракт паперу, осідає на роликах і на звороті аркуша. Особливо помітним це стає під час двостороннього друку в режимі, де дуплекс — це автоматичний переворот аркуша всередині принтера.
• Смуги та повторювані плями. Забитий бункер заважає нормальній роботі ракеля: лезо перестає щільно прилягати до барабана, між ним і кромкою накопичуються грудки відпрацювання. Результат — смуги по всьому аркушу. Зовні це виглядає точно так само, як описано в статті Тонфікс «принтер смужить».
• Різке падіння ресурсу барабана. Коли відпрацьований тонер не йде у своє «відро», він працює як абразив, постійно проходячи між ракельним лезом і поверхнею барабана. Знос фотобарабана прискорюється, і його доводиться міняти значно раніше заявленого ресурсу.
• Принтер зупиняється з помилкою. В апаратах з окремим контейнером для відпрацювання при переповненні принтер блокує друк і показує повідомлення про помилку. У цьому випадку марно робити «перепрошивка принтера» лише для зняття напису: поки бункер не почистити або не замінити, пристрій буде зупинятися.

Якщо ви помітили кілька таких симптомів одразу, а картридж давно не обслуговували, майже напевно бункер уже переповнений, і однією досипкою тонера проблему не закрити.

Як очищення бункера пов’язане із заправкою та відновленням картриджа

Повноцінна заправка картриджа — це не лише досипання порошку. Це обов’язкове очищення бункера відпрацювання, перевірка стану ракеля, барабана, магнітного вала, а за потреби й їхня заміна. Саме такий підхід описано в матеріалі Тонфікс про відновлення картриджів.

Крім того, на швидкість заповнення бункера впливає і сама сумісність тонера з конкретною моделлю. Невідповідний порошок може сильніше пилити, гірше переноситися, залишати на барабані більше залишку, ніж передбачено конструкцією. У результаті бункер відпрацювання забивається в рази швидше, а принтер починає «сипати» і «фони́ти» вже після однієї заправки.

І, нарешті, багато власників звертаються в сервіс із скаргами «принтер смужить», «видає помилку», «не друкує після заміни картриджа». У таких випадках майстер насамперед дивиться не лише на тонер і чипи, а й на стан бункера відпрацювання. Часто його грамотне очищення в парі з коректною заправкою картриджів у Києві повністю знімає питання до якості друку без зайвих витрат і експериментів.
