Заправка картриджа Canon 056 для принтера LBP320, MF440, MF540

Canon 056 - это один из самых «рабочих» картриджей в линейке Canon для чёрно-белых лазерных принтеров и МФУ. Он устанавливается в принтеры серии i-Sensys и imageCLASS (LBP320, MF440, MF540), рассчитан на десятки тысяч отпечатков и официально поставляется в двух версиях: стандартной и увеличенной. На практике стоимость оригинального расходника заметно бьёт по бюджету, поэтому заправка картриджа Canon 056, правильная зарядка картриджа Canon 056 и грамотная заправка принтера i-Sensys с этим картриджем становятся логичным способом уменьшить себестоимость печати.

Дальше — не «сухая» теория, а практическая инструкция: как устроен Canon 056, как заправить Canon 056 без фона и полос, что делать с чипом и какие ошибки чаще всего убивают картридж после первой же неудачной заправки.

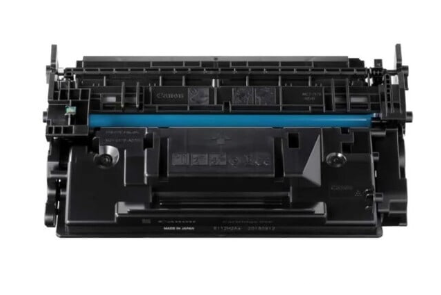

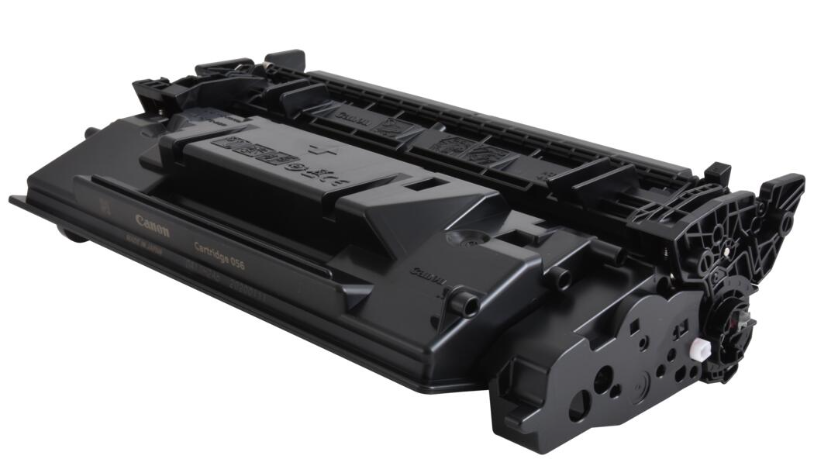

Картридж Canon 056: ресурс, совместимые принтеры и отличие от 056H

Canon 056 — оригинальный чёрный тонер‑картридж серии CRG‑056. Это так называемый Single Cartridge System: в одном корпусе находятся тонерный бункер, фотобарабан, магнитный вал, вал заряда, ракель и бункер отработки. То есть при замене или заправке картриджа Canon 056 вы обслуживаете сразу весь узел проявки.

Основные факты, которые важно учитывать перед заправкой картриджа Canon 056:

• стандартный Canon 056 рассчитан примерно на 10 000 страниц при 5% заполнении;
• версия Canon 056H (high yield) имеет увеличенный ресурс до ~21 000 страниц;
• картридж устанавливается в принтеры серии i-Sensys/imageCLASS LBP320 и MF440/MF540 (например, LBP325dn, MF54xx, MF44xx);
• внутри расположен чип, отслеживающий количество отпечатков и уровень тонера.

При заправке принтера i-Sensys с Canon 056 важно точно знать, какой вариант у вас: стандартный или 056H. Тонер и чипы для них обычно совместимы по семейству, но ресурс и прошивка счётчиков могут отличаться.

Особенности заправки картриджа Canon 056

Заправка картриджа Canon 056 сложнее, чем у простых офисных моделей, по нескольким причинам:

• картридж интегрированный: барабан и тонер находятся в одном корпусе, без отдельного драм‑юнита;
• есть бункер отработанного тонера, который обязательно чистить при каждой заправке;
• чип контролирует ресурс и может блокировать печать после определённого количества страниц;
• тонер использует конкретный заряд и фракцию; попытка заправить Canon 056 «универсальным» порошком часто заканчивается фоном и бледной печатью.

Поэтому зарядка картриджа Canon 056 — это всегда: разборка, очистка, засыпка совместимого тонера и работа с чипом. Один пропущенный шаг делает заправку принтера i-Sensys на Canon 056 непредсказуемой.

Подготовка к заправке Canon 056

Перед тем как заправить Canon 056, стоит заранее подготовить рабочее место и инструменты. Это сократит риск просыпания тонера и повреждения узлов.

• Набор отверток (крестовая и плоская).
• Острый нож или резак для аккуратного срезания пластиковых заклёпок и заглушек.
• Перчатки и маска/респиратор — тонер очень мелкий, его не стоит вдыхать.
• Ровная поверхность с подложкой (бумага, плёнка).
• Специальный тонер, совместимый с Canon 056/056H и вашей серией i-Sensys/imageCLASS.
• Новый чип для Canon 056 соответствующего ресурса (10k или 21k).
• Желательно — пылесос для тонера и мягкая кисть.

Если вы не уверены в выборе тонера и чипа, логично ориентироваться на наши рекомендации, вы можете воспользоваться услугой заправка принтеров, где опытные квалифицированные мастера сразу выедут на заказ для заправки, подобрав корректно совместимый тонер и чип с нужным ресурсом.

Пошаговая заправка картриджа Canon 056

Разборка корпуса Canon 056

1. 1 Извлеките картридж Canon 056 из принтера, положите на стол и визуально отметьте расположение шестерен, боковых крышек и зоны чипа.
2. 2 Острым ножом аккуратно срежьте пластиковые заклёпки, которые удерживают боковые крышки (обычно по несколько точек на каждой стороне).
3. 3 Подденьте боковые крышки плоской отверткой, отжав защёлки, снимите их вместе с втулками и шестернями и сложите детали отдельно, чтобы не перепутать.
4. 4 Снимите верхнюю крышку картриджа, отжав фиксаторы, и разделите корпус на две части: секцию с барабаном/отработкой и секцию с тонерным бункером.

Очистка бункера отработанного тонера и узла барабана

1. 1 В барабанной части аккуратно извлеките фотобарабан, избегая контакта с рабочей поверхностью, и защитите его от света (накройте тканью).
2. 2 Снимите вал заряда, отжав втулки или клипсы, и отложите его в сторону на чистую поверхность.
3. 3 Открутите винты, удерживающие ракель (чистящее лезвие), и снимите его с посадочных мест.
4. 4 Высыпьте отработанный тонер из бункера в подготовленный пакет или контейнер, затем дочистите полость тонерным пылесосом или мягкой кистью с салфеткой.
5. 5 Осмотрите кромку ракеля: при заметных надрывах, полосах или «ступеньках» лучше сразу заменить лезвие, чем ставить обратно повреждённый элемент.
6. 6 Протрите вал заряда сухой безворсовой салфеткой вдоль оси, не используя спирт и агрессивные растворители, если производитель не рекомендует иное.

Именно переполненный и неочищенный бункер отработки чаще всего делает заправку картриджа Canon 056 бессмысленной: фон, грязь и «снег» на листе появляются даже с идеальным тонером.

Замена чипа Canon 056

1. 1 Найдите чип на корпусе Canon 056: как правило, он находится на боковой панели возле контактной площадки.
2. 2 Подденьте крышку зоны чипа, аккуратно освободите её от защёлок или срежьте фиксирующие точки ножом.
3. 3 Выньте старый чип пинцетом или осторожно вытолкните его из посадочного места.
4. 4 Установите новый чип, соответствующий ресурсу вашего картриджа (056 или 056H) и модели принтера, строго ориентируя контактные площадки по направлению платы.
5. 5 Верните крышку, убедившись, что она плотно прилегает и не мешает установке картриджа в принтер.

Без замены чипа заправка картриджа Canon 056 чаще всего заканчивается тем, что принтер продолжает считать картридж пустым и отказывается печатать но согласитесь интересно же может ли печатать принтер без тонера, даже если вы аккуратно заправили тонер Canon 056 по всем правилам.

Очистка тонерного бункера и магнитного вала

1. 1 Перейдите к тонерной части корпуса. Снимите пробку или крышку засыпного отверстия и высыпьте остатки старого тонера.
2. 2 Снимите шестерни привода магнитного вала, запоминая порядок их расположения.
3. 3 Выньте магнитный вал, отжав клипсы втулок и аккуратно вытянув вал из посадочного отверстия.
4. 4 Открутите винты дозирующего лезвия (doctor blade) и снимите его, оцените состояние кромки.
5. 5 Полностью вычистите тонерный бункер: высыпьте старый тонер и дочистите углы и стенки пылесосом или кистью.
6. 6 Очистите магнитный вал сухой салфеткой вдоль оси, без сильного давления, чтобы не повредить поверхность.
7. 7 Очистите кромку дозирующего лезвия от нагара и спёкшегося тонера, при необходимости слегка припудрите её тонером, чтобы снизить трение при первом запуске.

За счёт правильной очистки тонерного бункера зарядка картриджа Canon 056 становится предсказуемой: тонер ляжет ровным слоем, а заправленный Canon 056 не будет полосить с первого дня.

Засыпка нового тонера в Canon 056

1. 1 Верните дозирующее лезвие на место, закрепите винты и проверьте, чтобы лезвие прилегало равномерно по всей ширине.
2. 2 Установите магнитный вал и втулки, верните шестерни привода в исходное положение, убедитесь, что вал вращается свободно.
3. 3 Засыпьте тонер, подобранный именно под Canon 056 (или 056H) и вашу серию принтера. Не стоит досыпать «до горки»: оставьте в бункере небольшой воздушный зазор порядка 1,5–2 см.
4. 4 Плотно закройте засыпное отверстие пробкой или крышкой, убедившись, что нигде нет щелей для просыпания.
5. 5 Аккуратно встряхните тонерную часть картриджа в горизонтальной плоскости для равномерного распределения порошка.

Сборка картриджа и тестовая печать

1. 1 Соберите барабанный блок: установите ракель, вал заряда и фотобарабан, закрепите винты и проверьте отсутствие люфтов.
2. 2 Соедините барабанную и тонерную части корпуса, аккуратно совместив клипсы и направляющие.
3. 3 Установите верхнюю крышку и боковые элементы, подготовив места под винты вместо срезанных заклёпок.
4. 4 Вкрутите винты, надёжно стянув корпус, проконтролируйте правильность посадки втулок и шестерён.
5. 5 Встряхните собранный картридж Canon 056 и убедитесь, что нигде не просыпается тонер.
6. 6 Установите картридж в принтер, выполните тестовую печать страниц, оцените плотность чёрного, отсутствие фона, полос и постороннего шума.

Если всё сделано правильно, заправка картриджа Canon 056 даёт результат, близкий к оригинальному: плотная, ровная, стабильная печать без фона и полос, а сам картридж честно отрабатывает свой ресурс без «сюрпризов» с чипом.

Типичные ошибки при заправке Canon 056

Чаще всего в сервис попадают уже заправленные Canon 056 с проблемами, которые напрямую связаны с нарушением технологии:

• бункер отработки не чистили - появляется серый фон и «снег» тонера по всей странице;
• использован «универсальный» тонер - тонер плохо заряжается, даёт фон и бледную печать;
• ракель и дозирующее лезвие повреждены при разборке - регулярные полосы и повторяющиеся дефекты;
• чип не заменён - принтер считает картридж пустым, даже если зарядка картриджа Canon 056 сделана корректно;
• тонер просыпан внутрь принтера - застревания бумаги, ошибки и необходимость комплексной чистки устройства.

Любая из этих ошибок сводит экономию от самодельной заправки на нет: в итоге приходится платить и за восстановление картриджа, и за чистку принтера.

Когда имеет смысл доверить заправку картриджа Canon 056 специалистам

Заправить Canon 056 можно и самостоятельно, если вы уверенно чувствуете себя с разборкой интегрированных картриджей и понимаете, как работают барабан, ракель и чип. Но если от принтера зависят отчёты, договора и работа отдела, логичнее поручить заправку принтера i-Sensys или imageCLASS нам, где:

• подбирают тонер, совместимый именно с Canon 056/056H и вашей моделью;
• полностью очищают бункер отработки и тонерный бункер;
• оценивают состояние барабана, ракеля и валов, при необходимости меняют их;
• правильно устанавливают новый чип и проверяют картридж на тестовой печати.

Такой подход делает заправку картриджа Canon 056 не одноразовым экспериментом, а предсказуемой процедурой: заправка принтера i-Sensys или imageCLASS через Canon 056 работает стабильно, а сам картридж честно отрабатывает свой ресурс, не превращая офис в полигон для экспериментов с тонером.
