Заправка картриджа Xerox 108R00908 для принтера Xerox Phaser 3140, 3155, 3160

Заправка картриджа Xerox 108R00908
Цена: 175.00 грн.
Артикул
z-108R00908
Есть в наличии
Заказать

Технические характеристики

Ресурс 1500
Технологии Лазерный
Совместимые принтеры Xerox Phaser 3140, 3155, 3160
Время заправки 15 мин.

Рекомендуем обратить внимание:

Заправка картриджей Xerox 108R00908 для принтера Phaser 3140, 3155, 3160

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
Xerox 108R00908 Phaser 3140, 3155, 3160
Заправка картриджа тонер: SCC (США) 175 грн.
Восстановление картриджа замена детали (фотобарабан) и заправка 365 грн.
Купить картридж оригинальный (восстановленный) уточняйте

Совместимые принтеры

совместимые принтеры

Необходимые инструменты

2

  1. 1 крестовая и плоская отвертки;
  2. 2 сервисный пылесос 3М или аналог;
  3. 3 чип S3CC92112 (SECDP-1), если не проводилась прошивка;
  4. 4 литиевая смазка;
  5. 5 нож;
  6. 6 силиконовый клей или дрель с шурупами;
  7. 7 изопропил;
  8. 8 салфетки.

Чем заправить принтеры Xerox Phaser 3140, 3155, 3160

  • IPM код продукта (TSX125);
  • SCC;
  • Mitsubishi серии P8ex.

Советы по заправке картриджа 108R00908

  1. 1 Не экономьте на тонере, если не хотите исправлять дефекты печати после заправки картриджа.
  2. 2 Не допускайте попадания солнечного света на рабочее место, где планируется заправка. Фотобарабан (вал голубого цвета) необходимо хранить в недоступном для света месте.
  3. 3 Профилактика лазерного принтера – это обязательное условие обслуживания, позволяющее значительно увеличить срок эксплуатации аппарата и своевременно предотвратить поломку печатной техники. Помните об этом.
  4. 4 Не используйте домашний пылесос для чистки тонера. Его частицы составляют 3-6 микрон. Фильтры домашнего пылесборника не удержат столь мелкие частицы.
  5. 5 Помните про технику безопасности: используйте перчатки и респиратор.

Заправка картриджа Xerox 108R00908 для принтеров Phaser 3140, 3155, 3160 – инструкция

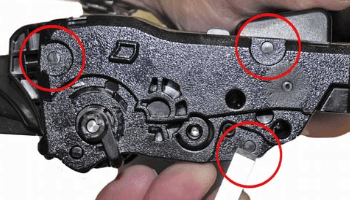

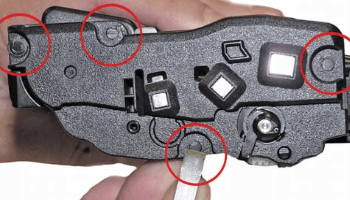

1. На торцах картриджа есть пластиковые заклепки. Их необходимо срезать канцелярским ножом.

3 4

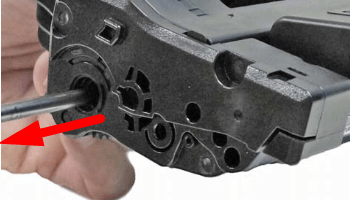

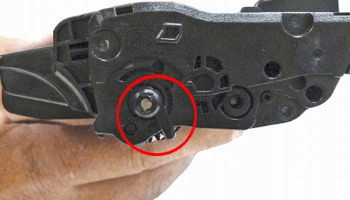

2. Следующий шаг – снятие втулки. Далее необходимо извлечь ось фотобарабана.

заправка Xerox 108R00908 Xerox 108R00908 заправка

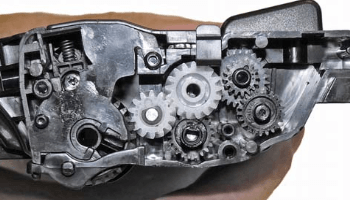

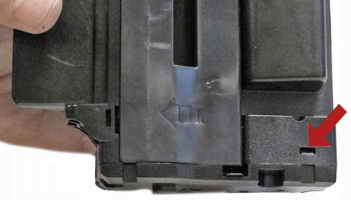

3. На корпусе картриджа 108R00908, заправка которого осуществляется в данный момент, есть защелка. Ее нужно отщелкнуть и снять боковую панель. За ней расположены шестеренки. Их также необходимо извлечь.

Xerox 108R00908 заправка картриджа заправка картриджа Xerox 108R00908

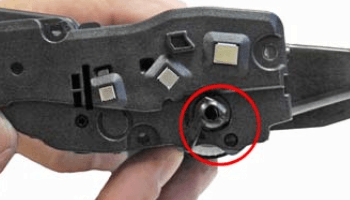

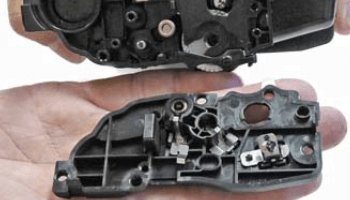

4. С обратной стороны есть еще одна втулка. Сняв ее и отщелкнув крепление, нужно удалить вторую боковушку.

9 10

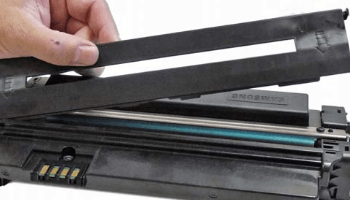

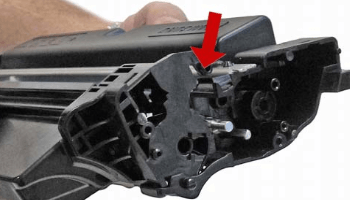

5. На следующем этапе заправки картриджа Xerox 108R00908 снимается защитная панель фотобарабана, а конструкция разделяется на две части: драм-юнит и тонерный блок. На фото справа отмечены фиксирующие «ушки». Их необходимо отодвинуть в сторону перед разделением.

11 12

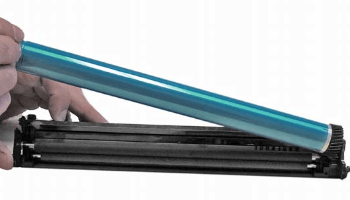

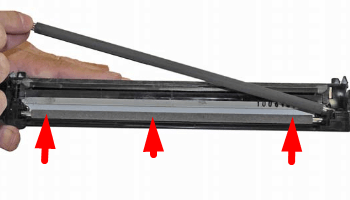

6. Аккуратно извлекаем фотобарабан. За ним установлен вал первичной зарядки (ВПЗ) и поролоновый ролик – достаньте из пазов обе детали.

13 14

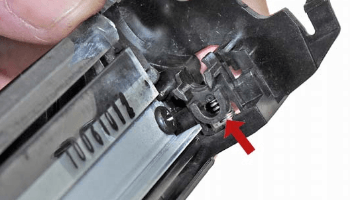

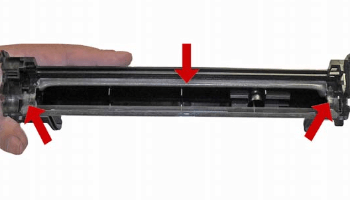

7. При помощи отвертки поддеваются и полностью извлекаются посадочные фиксаторы ВПЗ и поролонового валика. Вал заряда протирается изопропиловым спиртом. После этого откручивается ракель и тщательно чистится бункер. Отдельное внимание нужно уделить уплотнителям. Если своевременно не удалять отработку из отсека, повышается вероятность того, что появится грязная печать или дефекты в виде точек по всей страницы.

15 16

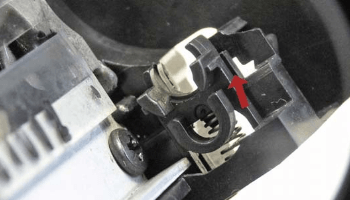

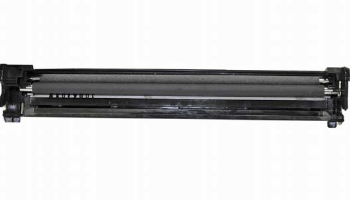

8. Прикручивается лезвие очистки, устанавливаются на место посадочные гнезда роликов. ВПЗ и поролоновый вал возвращаются в исходное положение.

17 18

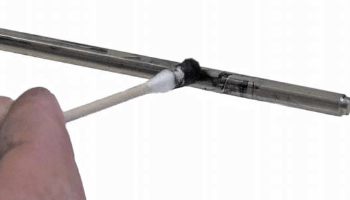

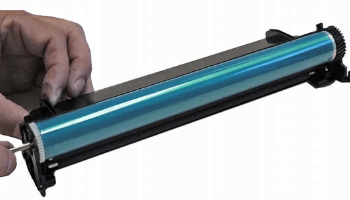

9. Фотобарабан протирается сухой салфеткой. Если ресурс детали подошел к концу или верхний слой был поврежден, то деталь заменяется. На ось вала наносится токопроводящая смазка. Ось вставляется в соответствующее отверстие фоточувствительного барабана.

19 20

Примечание! Вы можете заказать восстановление принтера в нашем сервисном центре. В рамках этой услуги мастер не только заправляет картридж Xerox 108R00908, но и проводит замену фотобарабана.

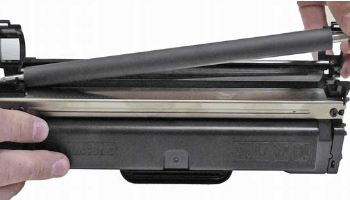

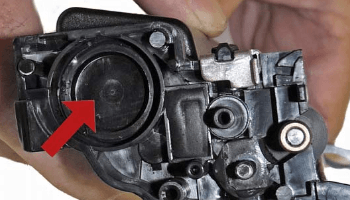

10. Теперь необходимо вернуться к тонерному блоку. Откупорив пробку, тонер вытрушивается в мусорное ведро. Далее извлекается магнитный вал. Он протирается салфеткой.

21 22

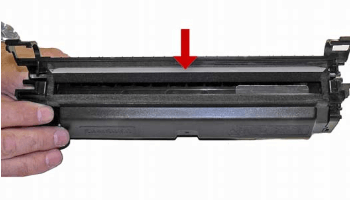

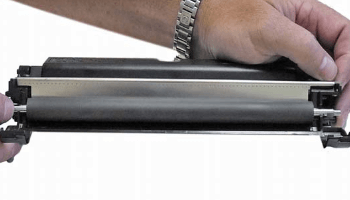

11. Лезвие дозировки необходимо открутить, а бункер очистить при помощи сервисного пылесоса и щелевой насадки. Поролоновые уплотнители не должны иметь места разрывов или быть сильно приплюснутыми. Прикрутите лезвие на место, удалив остатки тонера с кромки лезвия. Если закоксовавшийся тонер остается на кромке, во время печати появляются светлые полосы вдоль листа. Устанавливаем на место магнитный валик.

23 24

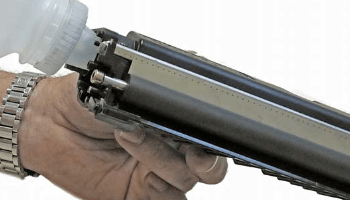

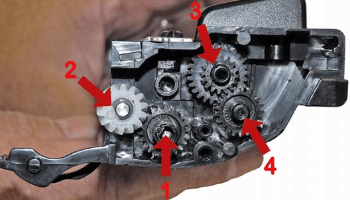

12. Заправка картриджа Xerox Phaser 3140, 3155, 3160 выполняется через боковое отверстие. Для 108R00908 достаточно 80 гр. Шестерни устанавливаются в той последовательности, в которой они отмечены на фото справа. Белую шестерню привода пока не устанавливайте.

25 26

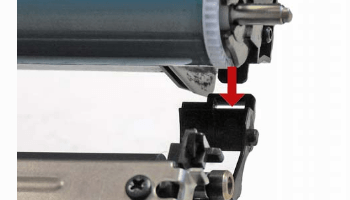

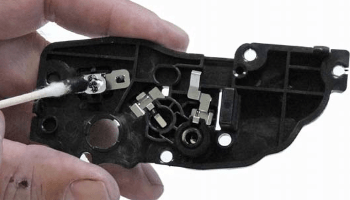

13. На следующем этапе необходимо соединить две половинки и защелкнуть шторку фотобарабана. Смазка наносится на контактную пластину, расположенную на боковушку.

27 28

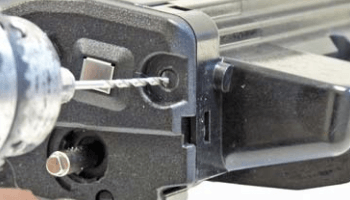

14. Чтобы зафиксировать боковую крышку можно использовать клей-пистолет. Более надежный способ: просверлить небольшие отверстия в месте заклепок и прикрутить боковую панель шурупами.

29 30

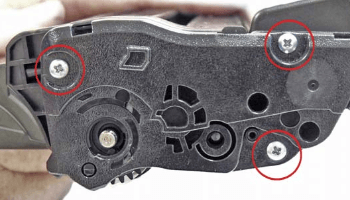

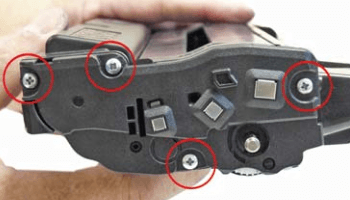

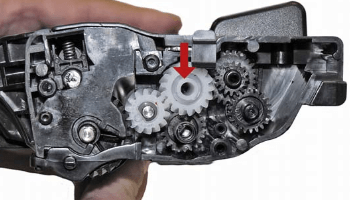

15. Установите последнюю шестеренку и прикрутите боковую крышку.

31 32

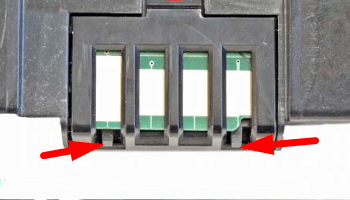

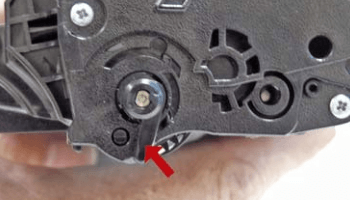

16. Наденьте втулки на обе оси. При необходимости замените чип. Для этого достаточно поддеть крышку, отстегнув защелки, и установить новую микросхему после удаления отработанного чипа. На этом заправка принтеров Xerox Phaser 3140, 3155, 3160 завершена.

33 34

Важная информация

Вышеизложенный мануал не является руководством к действию. Если после заправки картриджа обнаружены дефекты печати, которых раньше не было, работники сервисного центра TonFix не несут никакой ответственности. Чтобы исправить ситуацию после неудачной попытки заправить принтер Xerox, вызовите мастера.

Чтобы сэкономить на печати, рекомендуем прошить принтер. Данная процедура выполняется один раз и позволяет больше не заменять чипы. Таким образом, клиент экономит время и деньги. Расчиповку и заправку картриджа 108R00908 можно заказать в нашем сервисе. Выезжаем по Киеву, предоставляем услуги по доступным ценам и с гарантией качества.
