Восстановление, разборка и заправка картриджа HP CF234A (34А) для принтера

Совместимые принтеры

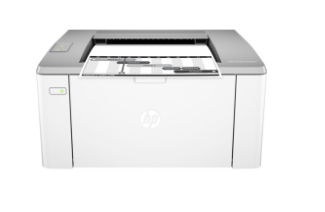

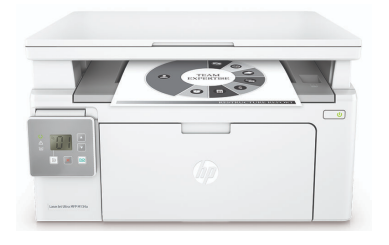

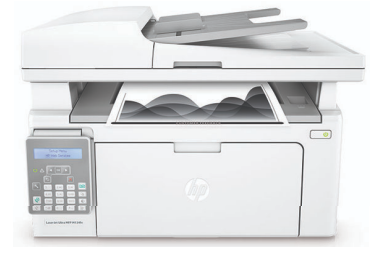

M134а	M134fn	M106

Что нужно для обслуживания картриджа HP CF234A

1. 1 тонерный пылесос или станция;
2. 2 респиратор;
3. 3 очки;
4. 4 мединские перчатки;
5. 5 чип;
6. 6 отвёртки: крестовая и плоская;
7. 7 фотобарабан
8. 8 изопропиловый спирт

Внимание! Картриджи этой серии созданы по технологии Samsung и состоят из двух частей: тонер-картридж CF233A (33A) и драм-картридж CF234A (34А). Если вы хотите узнать, как заправить картридж CF234A и чем заправлять, то мы ответим – никак и ничем. При низком уровне тонера нужно заправлять картридж HP CF233A (33A) – это другая статья.

Зачем нужно разбирать картридж CF234A?

1. 1 Закончился ресурс фотобарабана. Необходимо провести восстановление картриджа HP 34A, заменить изношенную деталь.
2. 2 Принтер пачкает листы. В этом случае нужно разобрать и почистить отсек с отработанным тонером.
3. 3 МФУ HP выдаёт ошибку «09». Та же причина, что и в пункте №1. Если не поменять фотовал в картридже CF234A, заправка принтера бессмысленна. Аппарат печатать не будет.

Инструкция по разборке и восстановлению картриджа HP CF234A (34A) для принтеров M106 и МФУ M134а/fn

Внимание! Рекомендуем фотографировать каждый шаг – это значительно упростит процесс обратной сборки.

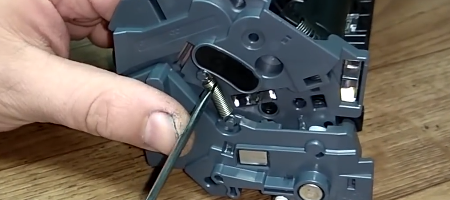

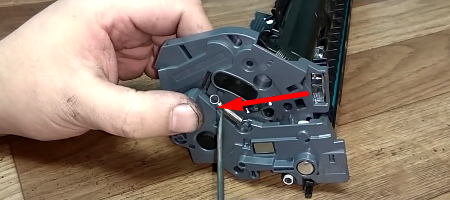

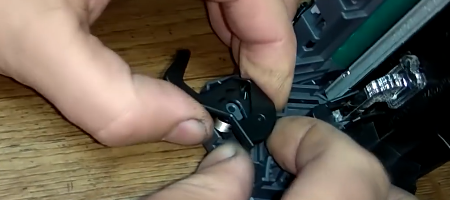

1. После извлечения драм-юнита необходимо провернуть черный флажок, снять его и пружину, расположенную под ним. Снимите торцевую пружину, поддев ее отверткой.

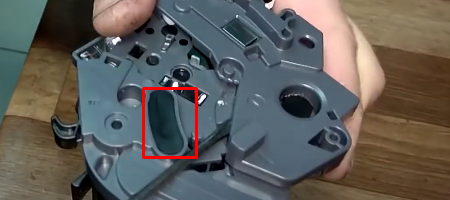

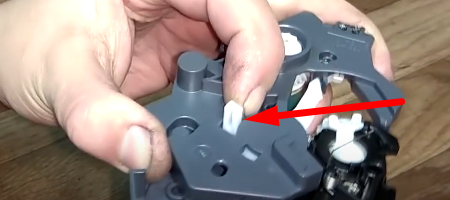

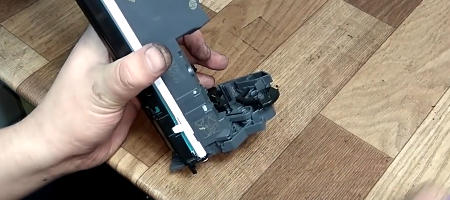

2. Приподнимите отверткой или руками одну часть драм-юнита и разделите их. Будьте осторожны, не повредите контактную группу – на фото слева отмечена красным прямоугольником. С другой стороны подвиньте белый крючок до упора, как показано на фото. Разделите картридж HP 34A CF234A на две половины – производитель позаботился, чтобы это было сложно сделать, поэтом потребуется определённая сноровка.

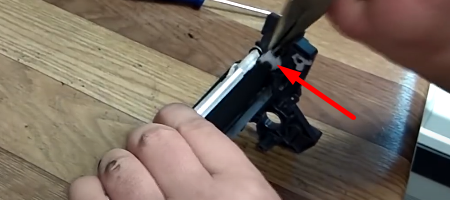

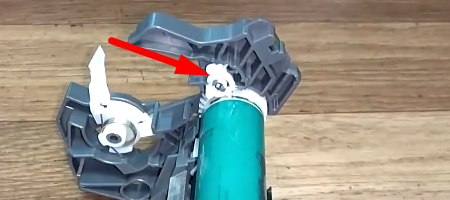

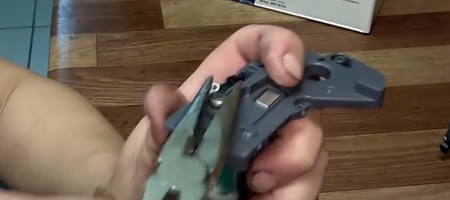

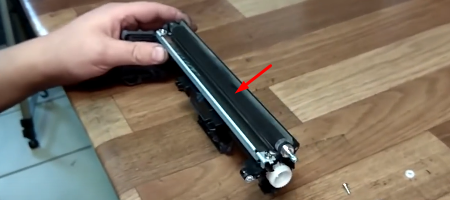

3. Изнутри подденьте штифт плоской отвёрткой. Достаньте его плоскогубцами. Извлеките фоточувствительный ролик (вал бирюзового цвета), не потеряв белые втулки.

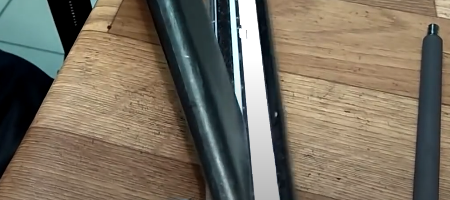

4. Достаньте вал заряда. Для этого проверните белые крючки, расположенные по краям, и потяните за один из них вверх. Чтобы потом не задаваться вопросом, почему принтер печатает полосами, тщательно пропылесосьте отсек с отработкой.

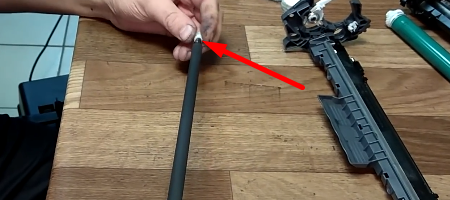

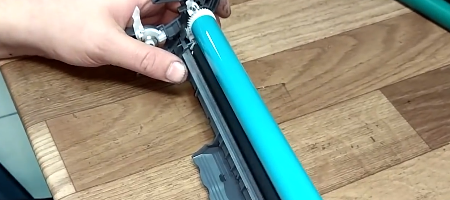

5. Протрите вал заряда изопропиловым спиртом, чтобы на нем не осталось нагара, и принступайте к сборке. Установите шестерёнку и верните его на исходную позицию. Установите фотовал, верните на место втулку. На втулке есть токопроводящая смазка, её вытирать нельзя.

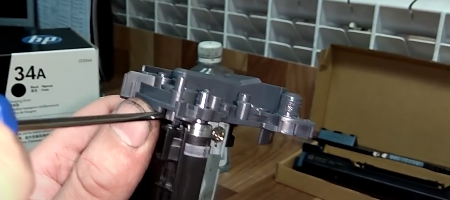

6. Разборка картриджа CF234A не окончена. Для стабильной работы принтера нужно почистить лезвие дозировки. Для этого возьмите вторую часть драм-юнита, снимите две пружинки. Открутите винты, извлеките чёрную панель.

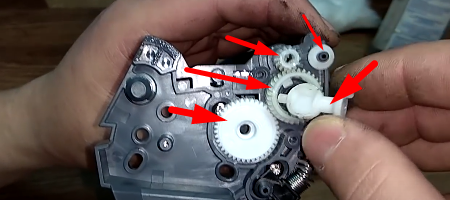

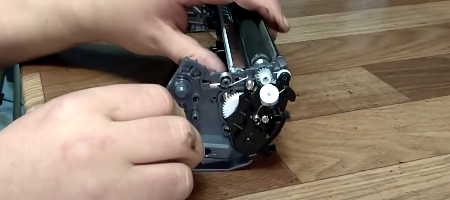

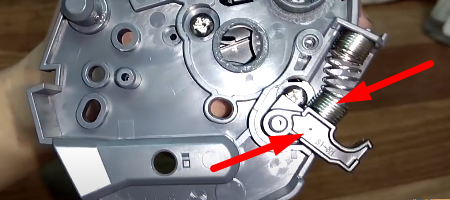

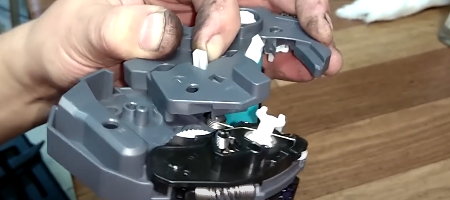

7. Снимите все передаточные шестерни и храповик, также поступите с пружинным механизмом и черным пластиковым крючком.

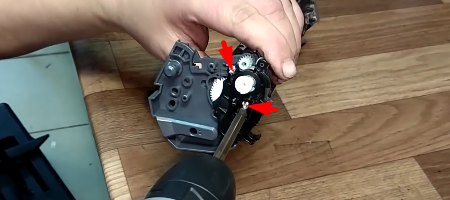

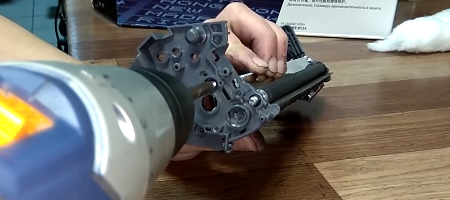

8. Открутите два винтика. Теперь необходимо поддеть боковину отвёрткой и снять её.

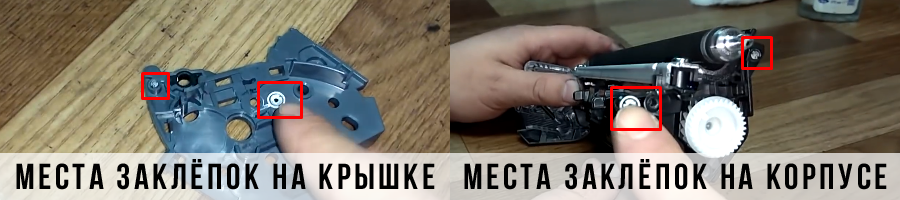

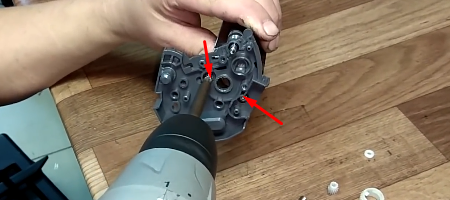

Примечание! Производитель выступает против обслуживания картриджей, поэтому в двух местах боковая крышка держится на заклёпках. Их нужно очень аккуратно сломать. Восстановление картриджа HP 34A, заправка 33A, устранение дефектов печати и обслуживание оргтехники лучше доверить мастерам нашего сервиса. Так вы сэкономите время, силы и деньги.

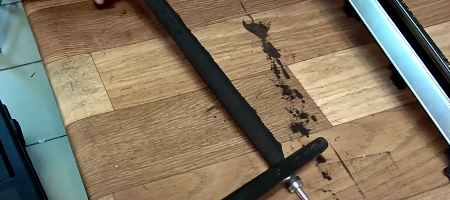

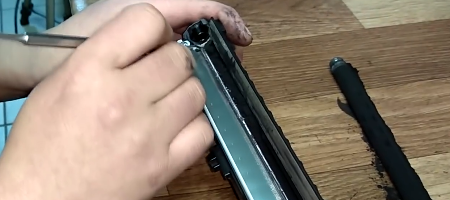

9. Извлеките из посадочного гнезда вал проявки, очистите край лезвия дозировки, не повредив резиновую часть. Загрязнение дозирующего лезвия или его повреждение часто приводит к дефекту, когда принтер печатает полосами. Пропылесосьте отсек.

10. Очистите проявочный ролик, протрите изопропилом, а потом – насухо. Верните ролик на место. Прикрутите боковушку. Установите крючок и пружинку.

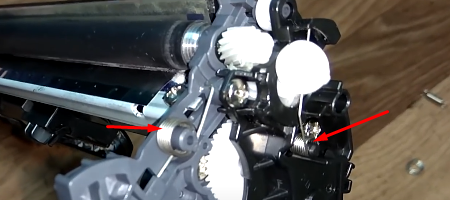

11. Верните на место шестерёнки, чёрный пластик. Установите пружинки.

12. Соедините две части драм-юнита. Натяните пружину.

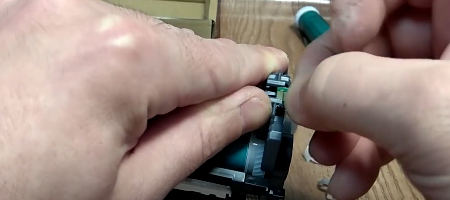

13. Установите крючок с пружинным механизмом. Замените чип. На картриджах CF234A чип меняется просто. Вытолкните в сторону старый и вставьте новый. На этом разборка драм-картриджа HP 34А и его обслуживание завершены.

Восстановление картриджа HP CF234A (34А) в Киеве

Теперь вы знаете из чего состоит драм-юнит CF234A, как разобрать его, заменить фотобарабан и очистить. Настоятельно не рекомендуем обслуживать его самостоятельно. Картридж сложный, поэтому высока вероятность, что вы допустите ошибку при его разборке/сборке. В лучшем случае потребуется менять картридж, в худшем – ремонтировать принтер. Доверьте картридж LaserJet CF234A (34А) мастерам сервиса TonFix – мы гарантируем высокое качество печати, бесперебойную работу МФУ и оперативное предоставление услуг.
